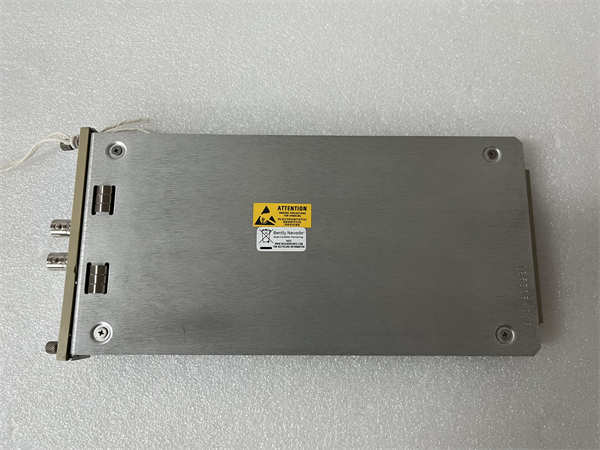

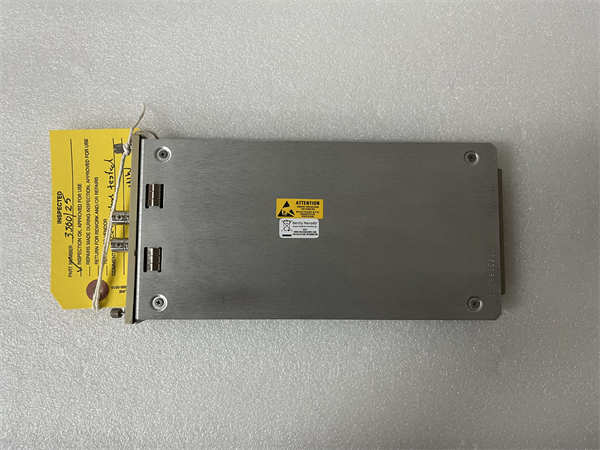

BENTLY 3500/25 149369-01

BENTLY 3500/25 (149369-01) 是贝克休斯旗下Bently Nevada公司生产的一款高性能键相器模块，属于3500机械监测系统的重要组成部分。该模块为旋转机械的振动分析提供精确的相位参考信号，是实现设备状态监测和故障诊断的关键组件。

应用场景

在华东某大型炼化企业的催化裂化装置中，主风机机组是生产的核心设备。机组在运行中出现了振动异常，需要精确的振动相位信息来进行故障诊断和动平衡校正。系统采用BENTLY 3500/25 键相器模块，通过安装在风机轴上的电涡流传感器采集键相脉冲信号。当轴上的键相标记（凹槽或凸台）通过传感器时，3500/25 模块产生精确的脉冲信号，为整个3500系统提供相位基准。基于准确的相位信息，系统成功识别出风机转子存在的不平衡问题，指导维护人员精准添加配重，将振动值从报警的150μm降低到正常的25μm，避免了非计划停机。

核心参数速览

技术原理与创新价值

创新点1：双通道冗余键相测量3500/25 模块提供两个完全独立的键相测量通道，可连接两个键相传感器实现冗余备份。当主键相传感器故障时，系统可自动切换到备用传感器，确保持续提供准确的相位参考，大大提高了系统的可靠性。创新点2：智能信号处理与滤波模块内置先进的信号调理电路，能有效抑制现场电磁干扰，准确提取键相信号。其可编程的滤波设置可以适应不同转速范围的应用，确保在低速和高速工况下都能获得清晰的键相脉冲。创新点3：精确的相位锁定机制3500/25 采用高精度的时基电路，为每个键相事件打上精确的时间戳。这个相位参考信号被同步分配到3500系统的所有振动监测模块，确保所有振动数据的相位一致性，为准确的故障诊断提供了坚实基础。

应用案例与行业价值

案例：燃气轮机振动监测与动平衡华南某发电厂的燃气轮机在大修后启动时振动超标，需要现场进行动平衡校正。

· ••应用流程：技术人员使用BENTLY 3500/25 模块提供的键相信号，结合3500系统的振动监测模块，精确测量了转子在不同转速下的振动幅值和相位。通过矢量分析，准确计算出了配重的大小和位置。

· ••带来的改进：在3500/25 提供的精确相位基准指导下，一次加重即成功将振动值降至合格范围内，节省了数天的调试时间，避免了因振动超标导致的启动延迟。

相关产品组合方案

构建完整的机械监测系统，以下产品常与3500/25 协同工作：

· ••电涡流传感器：如3300 XL 8mm 探头，用于键相信号采集

· ••振动监测模块：如3500/42M，需要键相信号进行相位分析

· ••前置器：如330180-50-00，传感器信号调理器

· ••安装配件：探头支架、延伸电缆等

· ••系统软件：System 1® 软件，用于高级诊断

安装维护与全周期支持

BENTLY 3500/25 模块采用模块化设计，支持热插拔功能。安装时需确保键相探头与轴表面的间隙在推荐范围内，避免信号失真。定期进行功能测试，验证键相信号的准确性。
