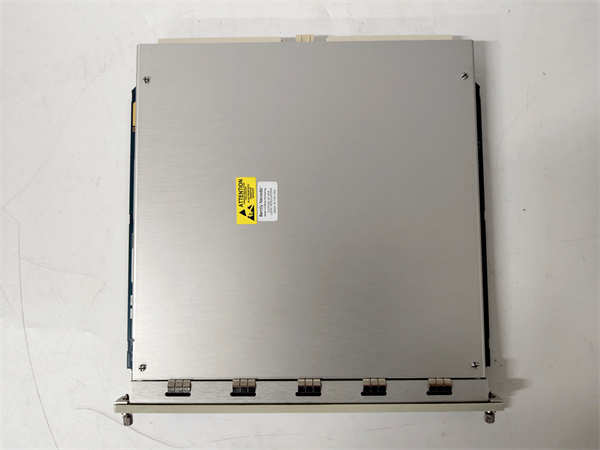

BENTLY NEVADA 3500/22M 是由贝克休斯（Baker Hughes）旗下的BENTLY NEVADA公司生产的一款机架接口模块，是3500系列状态监测系统的核心通信与管理系统组件。该模块作为整个监测框架的“大脑”，负责管理机架内所有监测器模块的配置、数据采集以及与上层控制系统的通信。

应用场景：

在一家大型炼化厂的核心压缩机组控制室内，工程师需要实时监控来自上百个振动、位移、温度传感器的数据，任何异常波动都可能是设备故障的早期征兆。BENTLY NEVADA 3500/22M 模块正是这个庞大数据流的中枢神经。它安装在3500机架的第一个槽位，持续收集机架内所有监测模块（如振动监测器、键相器模块）的处理结果，并通过冗余的通信接口，将关键的设备健康状态信息、报警信息实时传送至DCS或专门的资产管理软件。它的价值在于解决了如何将分散的监测点数据高效、可靠地整合并上传至控制层，为实现预测性维护和保障关键机组无故障运行提供了数据基石。

**核心参数速览：

技术原理与创新价值：

创新点1：集中式机架管理与数据网关。 3500/22M 并非简单的信号转发器。它采用主控管理架构，对机架内所有模块进行轮询、配置管理和数据整合。这种设计避免了各监测模块与上位机的复杂直接通信，简化了系统架构，提高了数据的一致性和可靠性。创新点2：强大的系统级诊断与继电器管理。 该模块内置全面的自诊断功能，能监测框架电源状态、模块通讯健康状况。其集成的4个系统级报警继电器，可以综合所有监测模块的最高优先级报警进行输出，为DCS系统提供最简洁、最关键的全局故障信号，极大提升了系统安全级别。创新点3：高可靠性冗余设计。 从通信接口到电源供应，3500/22M 均支持冗余配置。这种“永不中断”的设计理念确保了即使在单点故障发生时，整个状态监测系统仍能持续运行，满足了关键流程工业对高可用性的苛刻要求。

应用案例与行业价值：

案例：某大型天然气输送管道增压站。 该站拥有多台关键的离心式压缩机，以往采用定期检修模式，曾因未知的轴承磨损导致非计划停机，造成巨大经济损失。在引入以BENTLY NEVADA 3500/22M 为核心的3500系统后，实现了对压缩机振动、轴位移的实时在线监测。3500/22M 模块将处理后的数据稳定传输至中控室，系统成功预警了一次潜在的转子不平衡故障，使运维团队得以在计划停机窗口内完成检修，避免了至少一周的停产损失。用户评价：“3500/22M 就像是整个监测系统的可靠信使，它的稳定性让我们对机组健康状况了如指掌。”

相关产品组合方案：

· ••3500/42M 振动监测器模块：与3500/22M 协同工作的核心模块，专用于处理来自涡流传感器的振动和位移信号。

· ••3500/45 温度监测器模块：用于监测轴承温度等热电偶信号，其数据通过3500/22M 上传。

· ••3500/32 16通道继电器模块：为需要更多独立报警输出的监测点提供扩展，受3500/22M 管理。

· ••3500/92 通信网关模块：当需要将3500系统数据接入以太网或Modbus网络时，与此模块配套使用。

· ••3300 XL 8mm 涡流传感器系统：为3500/42M 提供高质量的前端信号，是完整的状态监测解决方案的传感器部分。

· ••3500框架电源模块：为整个系统（包括3500/22M）提供稳定电力，支持冗余配置。

· ••System 1® 软件平台：贝克休斯的资产管理软件，是3500/22M 传输数据的最终目的地，用于高级诊断和趋势分析。

安装维护与全周期支持：

BENTLY NEVADA 3500/22M 的安装非常简便，采用标准的35mm导轨安装和模块化插拔设计。在安装前，需确保3500框架电源已关闭，并将其牢固插入指定的第一个槽位。模块支持热插拔功能（在框架通电情况下），但这通常仅限于经过安全评估的维护场景，建议在计划停机时进行更换以降低风险。日常维护主要集中在通过软件检查模块的通信状态和诊断信息，无需特殊操作。若出现故障，模块前面板的LED指示灯会提供明确的视觉警报，指导维护人员快速定位问题。更换备件时，由于配置信息存储在框架背板或上位机软件中，新模块插入后能快速恢复运行。
