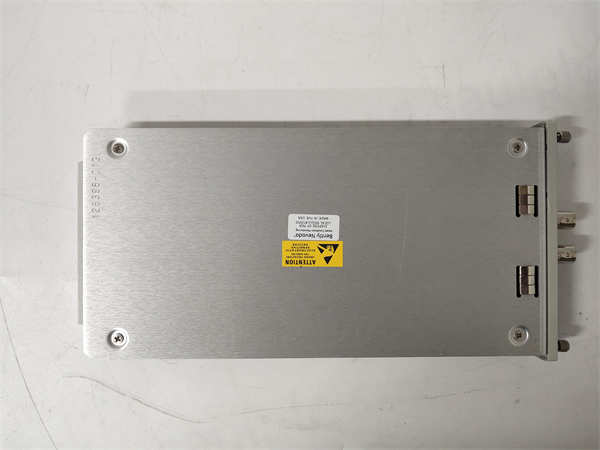

3500/25 BENTLY

BENTLY NEVADA 3500/25 是由贝克休斯（Baker Hughes）旗下的BENTLY NEVADA公司生产的一款键相位探测器模块，是3500系列状态监测系统中用于旋转机械相位测量的关键组件。该模块专为处理键相传感器信号而设计，为设备的振动分析、动平衡校正提供精确的相位基准和转速信息。

应用场景：

在一座大型核电站的汽轮发电机组大修后启动过程中，工程师需要确认转子是否存在残余不平衡量。仅仅知道振动幅度是不够的，他们必须精确知道振动的“高点”出现在转子旋转的哪个角度位置上。BENTLY NEVADA 3500/25 模块在此刻发挥着不可替代的作用：它接收来自键相传感器（对准转子上的键相标记）的脉冲信号，为同一轴系上所有振动传感器（如涡流传感器）的振动波形提供一个统一的相位参考点。通过3500/25 提供的精确键相信号，系统能够绘制出振动的相位图，准确指导运维人员进行在线或离线动平衡，从而避免因转子不平衡导致的强迫停机，保障电网稳定。

**核心参数速览：

技术原理与创新价值：

创新点1：高精度信号调理与计时。 3500/25 模块内部包含精密的信号调理电路，能够有效处理来自传感器的原始模拟脉冲信号，将其转换为干净、陡峭的数字方波。其高精度的计时单元能准确测量脉冲间隔，从而计算出精确的转速和相位角，为后续的振动分析提供了可靠的“时间戳”。创新点2：双通道冗余与灵活性。 模块提供两个完全独立的处理通道。这不仅允许系统接入一个主用、一个备用的键相传感器以实现冗余，提高了可靠性；还可以用于监测具有不同转速的相邻轴系（如通过齿轮箱连接的设备），为复杂的机械系统提供全面的相位监测方案。创新点3：动态自诊断与OK/Not OK逻辑。 3500/25 持续监测输入信号的状态。如果信号丢失、幅值过低或频率超限，模块会立即通过前面板LED发出警报，并触发其继电器输出一个“Not OK”信号。这种主动诊断功能使运维人员能够快速区分是机械问题还是传感器/线路问题，极大简化了故障排查流程。

应用案例与行业价值：

案例：某大型化工厂丙烯压缩机振动异常分析。 该压缩机在运行中振动值逐渐升高，接近报警线。凭借BENTLY NEVADA 3500/25 模块提供的精确键相信号，3500/42M 振动监测模块分析出振动的主要成分是1倍频，且相位稳定。这明确指向了转子不平衡问题，而非对中不良或油膜涡动等故障。工厂根据相位信息，在不停机的情况下，通过在线平衡设备成功添加了配重，使振动值恢复到优秀水平，避免了一次非计划停机和潜在的设备损坏。用户评价：“3500/25 就像振动分析的‘指南针’，没有它，我们就像在黑暗中摸索，无法准确定位故障根源。”

相关产品组合方案：

· ••3300 XL 8mm 涡流传感器系统：最常用的键相传感器，为3500/25 提供高质量的脉冲信号。

· ••3500/42M 振动监测器模块：键相信号的主要使用者，结合振动信号进行频谱和相位分析。

· ••3500/22M 机架接口模块：系统核心，收集并传输来自3500/25 等所有模块的数据至上位机。

· ••3500/32 继电器模块：如需为键相器故障信号提供更多独立报警点，可扩展此模块。

· ••3500/92 通信网关模块：用于将包含键相数据的系统信息接入工厂网络。

· ••接近式安装支架与延伸电缆：用于固定键相传感器并连接至3500/25 模块。

· ••System 1® 软件平台：高级诊断平台，利用3500/25 提供的相位数据进行趋势分析、启停机分析和故障诊断。

安装维护与全周期支持：

BENTLY NEVADA 3500/25 的安装遵循3500系统的标准流程，模块化设计使其可以轻松插入框架的任意可用监测器槽位。安装前需确保框架电源已关闭，并正确连接传感器输入线路。模块支持热插拔功能，便于维护，但建议在系统允许的情况下进行操作。日常维护主要是通过观察前面板LED指示灯来确认模块和传感器的健康状态。定期检查传感器与测点的间隙电压是否在正常范围内是预防故障的有效手段。若模块报警，可根据LED代码快速定位问题，如更换故障传感器或检查线路。
