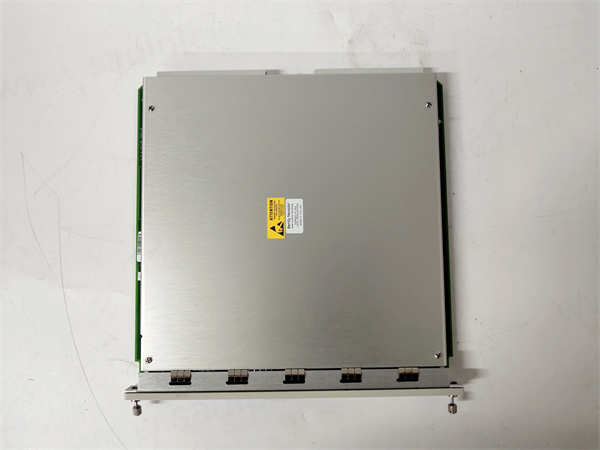

3500/32M BENTLY

BENTLY NEVADA 3500/32M 是由贝克休斯（Baker Hughes）旗下的BENTLY NEVADA公司生产的一款继电器模块，是3500系列状态监测系统的重要输出组件。该模块提供多通道的继电器触点输出，负责将系统的监测报警结果（如危险、报警）转化为实际的电路通断动作，直接控制外部设备。

应用场景：

在一条高速运转的燃气轮机驱动的天然气管道上，当3500/42M振动监测模块检测到轴振动值瞬间超过“危险”阈值时，系统必须在毫秒级时间内执行紧急停机，以防止灾难性设备损坏。BENTLY NEVADA 3500/32M 模块正是这个关键命令的“最终执行者”。它接收到来自监测模块的报警信号后，其内部对应的继电器会立即动作（常闭触点打开），切断燃料控制阀的供电回路，实现自动紧急停机。它的价值在于将状态监测系统的“判断”转化为对工艺流程的“硬线控制”，为关键机组提供了最直接、最可靠的安全保护层。

**核心参数速览：

技术原理与创新价值：

创新点1：高密度集成与独立通道配置。 3500/32M 在一个单槽模块中高度集成了16个独立的继电器通道。每个通道都可以通过专用软件独立配置，灵活地映射到框架内任何一个监测模块（如3500/42M, 3500/25）的任何一个报警设定点（报警、危险等）。这种设计提供了极大的灵活性，能够满足复杂系统中各种联动控制需求。创新点2：增强的安全性与可靠性设计。 模块支持“断电动作”模式，即系统正常运行时继电器线圈得电，报警时断电。这种“故障安全”设计意味着即使模块失去供电，所有继电器也会恢复到安全状态（触点打开），触发停机，极大提升了系统的安全性。同时，继电器触点采用高质量材料，确保了在关键时刻的可靠切换。创新点3：触点状态回读与诊断功能。 3500/32M 可提供继电器触点实际状态的反馈信号。这一创新功能允许系统确认指令是否被正确执行，能够检测出继电器线圈故障或外部线路断路等问题，提供了额外的诊断层，增强了整个保护系统的可维护性和可靠性。

应用案例与行业价值：

案例：某大型炼油厂催化裂化装置的主风机系统。 该主风机是装置的核心设备，其非计划停机将导致全厂生产中断。该系统配置了完整的3500监测系统，并使用BENTLY NEVADA 3500/32M 模块来执行报警联动。当监测到风机喘振或轴承温度过高时，3500/32M 会同时触发多个动作：打开防喘振阀、发出声光报警、并启动停机程序。在一次实际的轴位移异常事件中，3500/32M 准确无误地执行了停机指令，避免了昂贵的转子与定子碰撞事故。用户评价：“3500/32M 是我们安全联锁系统的‘铁拳’，它的动作绝对可靠，让我们能够放心地实现自动化保护，减少了人为干预的风险和延迟。”

相关产品组合方案：

· ••3500/42M 振动监测器模块：核心监测单元，为3500/32M 提供振动超限的报警信号源。

· ••3500/22M 机架接口模块：系统管理核心，协调3500/32M 与其他模块的通信与配置。

· ••3500/25 键相位探测器模块：提供相位参考，其报警信号也可通过3500/32M 输出。

· ••3500/33 16通道继电器模块：3500/32M 的增强版或替代型号，可能具有不同的触点容量或特性。

· ••3500/92 通信网关模块：用于上层系统监控，但硬线安全控制仍由3500/32M 负责。

· ••外部中间继电器或接触器：当需要控制更大电流负载时，由3500/32M 驱动这些设备。

· ••System 1® 软件平台：用于配置3500/32M 的通道逻辑和记录其动作事件。

安装维护与全周期支持：

BENTLY NEVADA 3500/32M 采用模块化插拔设计，安装简便。在安装前需确保框架电源关闭，并仔细规划外部接线，确保每路输出接线正确、牢固。模块支持热插拔，便于维护更换。日常维护主要是通过软件定期检查模块的诊断状态和通道配置。对于继电器触点，由于其机械特性，建议在长期运行后（根据操作频次决定）进行触点状态测试，确保其接触电阻在允许范围内。如果某个通道故障，前面板LED会明确指示，可通过更换备用模块快速恢复。
