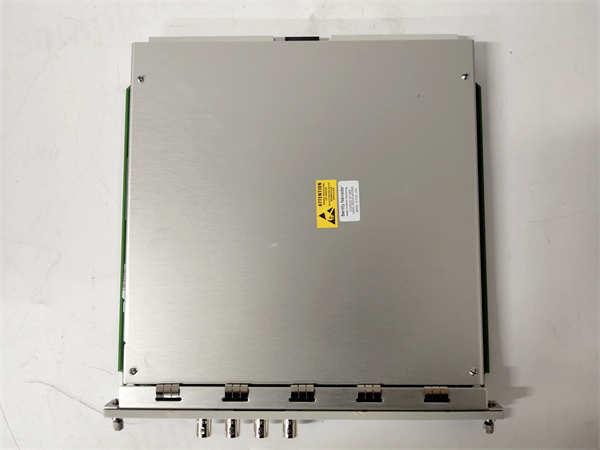

3500/42M BENTLY

BENTLY NEVADA 3500/42M 是由贝克休斯（Baker Hughes）旗下的BENTLY NEVADA公司生产的一款四通道振动监测器模块，它是3500系列状态监测系统中应用最广泛、功能最核心的监测组件之一。该模块专为连接涡流传感器而设计，可同时监测旋转机械的径向振动、轴位移、转速和偏心等关键机械参数。

应用场景：

在一座现代化的联合循环发电厂，燃气轮机正以每分钟数千转的速度高速旋转。其转子的振动幅度、轴在轴承内的相对位置（位移）都必须被严格控制在微米级别。BENTLY NEVADA 3500/42M 模块正是这一关键任务的执行者。它同时接收来自多个安装在轴承附近的3300 XL 8mm涡流传感器的原始信号，实时计算出振动的通频（Overall）值、相位角，并集成频谱分析能力。当监测到振动值超越预设的报警或危险阈值时，它会立即通过系统硬线向3500/32M继电器模块发出停机信号，并在毫秒间阻止灾难性故障的发生。其价值在于将原始的传感器信号转化为可行动的智能信息，是实现预测性维护和主动安全保护的基石。

**核心参数速览：

技术原理与创新价值：

创新点1：四通道高密度集成与精确的动态信号处理。 3500/42M 在一个单槽模块内集成了四个完整的监测通道，大大提高了机架的空间利用率和成本效益。每个通道都包含独立的微处理器，对来自涡流传感器的信号进行解调、放大和数字化处理，精确提取出直流分量（用于位移/间隙电压）和交流分量（用于振动），并进行峰峰值、有效值等计算。创新点2：内置高级诊断与频谱捕获能力。 模块不仅提供通频值，还能在报警事件触发时自动捕获并存储一段时间的动态波形数据（频谱），为故障诊断提供关键依据。这种基于事件的频谱捕获功能，使工程师能够分析振动的主要频率成分，准确判断故障根源是不平衡、不对中、还是松动等。创新点3：全面的传感器与通道健康管理。 3500/42M 具备强大的自诊断功能，持续监测传感器间隙电压、接线完整性以及模块自身的硬件状态。一旦检测到传感器供电异常或信号超限，会立即发出模块故障报警，防止因监测系统自身问题导致误动或拒动，确保了保护功能的可靠性。

应用案例与行业价值：

案例：某大型石油化工企业催化裂化装置的主风机机组。 该机组是全厂生产的“心脏”，其振动稳定性直接关系到整个装置的运行。在一次计划停机检修后启动过程中，BENTLY NEVADA 3500/42M 监测到风机非驱动端轴承的振动通频值在升速过程中异常偏高，并触发了报警。工程师调取了3500/42M 捕获的频谱图，发现振动能量主要集中在1倍频，且相位稳定，果断判断为转子临时性热不平衡。他们通过在线冲洗油系统进行调整，振动很快恢复正常，避免了因误判而导致的二次停机，节约了巨大的时间和经济成本。用户评价：“3500/42M 不仅告诉我们‘有问题’，更重要的是通过频谱告诉我们‘问题可能是什么’，这是它最大的价值所在。”

相关产品组合方案：

· ••3300 XL 8mm 涡流传感器系统：包括探头、延伸电缆和前置器，为3500/42M 提供高可靠信号源。

· ••3500/25 键相位探测器模块：为3500/42M 提供精确的相位参考，是进行动平衡和故障诊断的必要条件。

· ••3500/22M 机架接口模块：系统通信枢纽，将所有3500/42M 的数据上传至控制室。

· ••3500/32M 继电器模块：接收3500/42M 的危险报警信号，执行紧急停机动作。

· ••3500/40M 温度监测器模块：与3500/42M 协同，构成完整的机械保护方案（振动+温度）。

· ••3500/92 通信网关模块：用于将系统数据集成到工厂DCS或资产管理系统（如System 1®）。

· ••系统配置软件：用于对3500/42M 进行参数设置、组态和诊断。

安装维护与全周期支持：

BENTLY NEVADA 3500/42M 的安装遵循标准流程，模块化设计支持热插拔，极大方便了维护工作。安装和调试的核心在于前期的传感器校准和模块参数配置，需使用专用软件精确设置报警值、报警延迟时间以及频谱捕获触发条件。日常维护主要是通过软件监控模块状态、间隙电压和振动趋势。定期检查传感器安装是否松动、延伸电缆接头是否完好是保证测量准确性的关键。模块前面板为每个通道都配备了丰富的LED指示灯，实时显示电源、OK、报警和危险状态。
