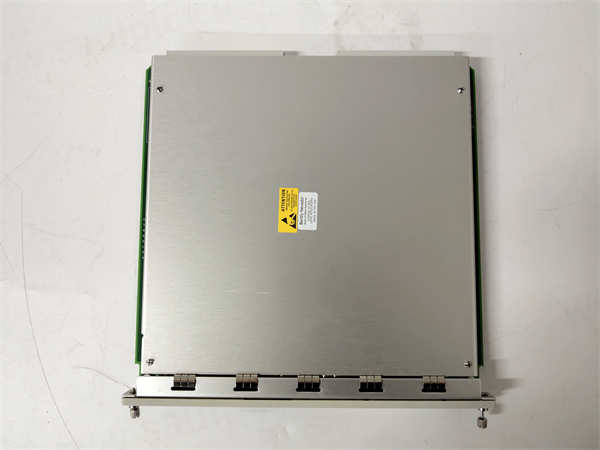

BENTLY NEVADA 3500/92 是由贝克休斯（Baker Hughes）旗下的BENTLY NEVADA公司生产的一款通信网关模块，是3500系列状态监测系统与上层控制和管理网络进行数据交换的关键接口。该模块充当“翻译官”和“信使”的角色，将3500框架内的机械保护数据无缝集成到更广泛的自动化生态系统中。应用场景：
在一家现代化智能工厂的中央控制室内，操作员需要在他的DCS操作画面上同时监控上百台关键机组的实时状态：不仅仅是简单的启停，还包括3500/42M 传来的振动值、3500/40M 传来的轴承温度、以及所有的报警状态。BENTLY NEVADA 3500/92 模块正是实现这一场景的核心。它安装在3500机架内，通过高速背板持续采集所有监测模块的数据，然后将其转换为标准的工业通信协议（如TCP/IP、Modbus TCP），通过工厂以太网发送至DCS、PLC或专门的资产管理系统（如System 1®）。它的价值在于解决了机械保护系统与过程控制系统之间的“信息孤岛”问题，为实现全厂范围的设备健康管理和预测性维护提供了数据通道。
**核心参数速览：
| |
|---|
| |
| BENTLY NEVADA (Baker Hughes) |
| |
| |
| 10/100Base-T 以太网端口（RJ-45接口） |
| • 专用协议：TDI (Bently Nevada内部协议，用于连接System 1®)
• 开放标准协议：Modbus TCP/IP |
| 支持客户端和服务器模式，可主动上传数据或响应外部请求 |
| 可传输所有监测模块的实时值、报警状态、模块诊断信息及动态数据（如波形） |
| |
| 通过专用软件（如3500 Rack Configuration Software）进行IP地址、数据点映射等设置 |
| 与所有3500系列监测模块（如3500/42M, 3500/40M, 3500/45等）完全兼容 |
| |
| |
技术原理与创新价值：
创新点1：双协议引擎与无缝集成能力。 3500/92 模块内部集成了双协议栈。一方面，它通过高效的TDI协议与Bently Nevada自家的System 1®等软件实现原生、高性能的数据传输，尤其适合传输波形、频谱等大量动态数据。另一方面，它提供开放的Modbus TCP/IP接口，使其能轻松接入几乎所有主流的DCS、SCADA或第三方资产管理平台，极大提升了系统的开放性和灵活性。创新点2：高效的数据管理与映射功能。 该模块并非简单透传数据，而是作为一个智能网关，允许用户通过配置软件，将框架内数百个数据点（如：机架1槽位5通道A的振动报警值）灵活地映射到Modbus TCP的特定寄存器地址。这种“配置化”方式使上层系统可以按需、有序地获取数据，简化了系统集成商的编程工作量。创新点3：增强的系统可访问性与诊断。 通过3500/92，维护工程师不仅能在本地通过3500/22M RIM模块查看系统状态，还可以从网络上的任何授权终端访问机架数据，进行远程监控和诊断。这大大提高了维护效率，特别是在设备分布广泛的工厂中。
应用案例与行业价值：
案例：某大型水电站群状态监测中心集中监控项目。 该水电站拥有多个厂站，分散在广阔地域。过去，每个电站的3500系统都是独立运行，数据无法集中。项目通过在每个电站的3500机架中安装3500/92 网关，并利用其Modbus TCP协议，将所有机组的振动、温度、报警状态等数据实时传输到中心监控室的中央历史数据库和监控屏幕上。现在，少数专家在中心就能全面掌握所有水轮发电机组的健康状况，成功预警了一次推力轴承的潜在故障，并协调多个电站进行了高效的协同维护。用户评价：“3500/92 就像给我们装上了‘千里眼’，它让我们实现了从单点监控到网络化、智能化管理的跨越，运维效率和质量得到了质的提升。”
相关产品组合方案：
- ••3500/22M 机架接口模块：机架管理的核心，与3500/92 协同工作，3500/92 通过背板从其获取数据。
- ••3500/42M 振动监测器模块：核心监测模块，其数据是3500/92 传输的主要内容之一。
- ••3500/40M 温度监测器模块：提供温度数据，通过3500/92 上传。
- ••3500/45 轴承绝对振动监测器：提供盖振数据，丰富传输的数据维度。
- ••System 1® 资产管理软件：3500/92 通过TDI协议传输数据的理想目的地，用于高级诊断和分析。
- ••网络交换机及布线：构成3500/92 接入工厂信息网络的物理基础。
- ••第三方DCS/PLC系统：通过Modbus TCP协议与3500/92 集成，在操作员站显示设备状态。
安装维护与全周期支持：
BENTLY NEVADA 3500/92 的物理安装与其他3500模块一样简便。其核心在于网络配置和软件组态。安装前需规划好IP地址、子网掩码等网络参数，并使用专用配置软件完成设置。确保防火墙规则允许相关通信端口的数据通过至关重要。日常维护主要是监控其网络连接状态LED指示灯，并定期通过软件验证数据通信是否正常。模块固件可能不定期更新，以提升性能或兼容性，建议关注官方发布信息。
