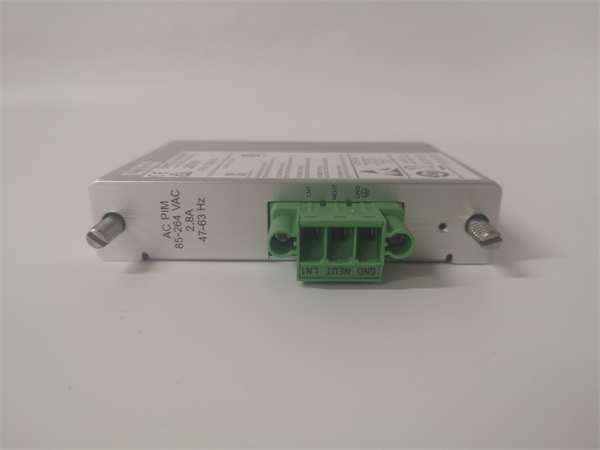

3500/15 106M1079-01 BENTLY

BENTLY 3500/15 106M1079-01 是贝克休斯（Baker Hughes）旗下BENTLY NEVADA公司生产的一款四通道通用监测器模块，属于3500系列机械保护系统。该模块的核心优势在于其高度的灵活性和可配置性，单个模块即可处理多种类型的传感器信号，实现复杂的监测逻辑。

应用场景：

在一座大型水电站的调速器油压系统中，需要同时监测多个关键参数：主油泵的驱动电机轴承振动（速度信号）、蓄能器的压力（4-20mA信号）、以及管路的振动（加速度信号）。若使用传统的3500模块，可能需要分别配置振动监测模块（如3500/45）和温度监测模块（如3500/40M），并依赖外部PLC进行逻辑判断，系统复杂。而采用BENTLY 3500/15 106M1079-01 通用监测器，可将所有这些不同类型的信号接入同一模块的四个独立通道。通过软件配置，每个通道可独立设置为处理速度、加速度或模拟量信号，并可在模块内部实现复杂的逻辑运算（如“压力低”与“振动高”同时发生则触发严重报警），直接输出停机信号。这极大地简化了系统架构，提高了响应速度和可靠性。

**核心参数速览：

技术原理与创新价值：

创新点1：真正的通用输入与软件定义功能。 3500/15 的最大创新在于其通道的可配置性。硬件上设计了通用的信号调理电路，通过固件和软件设置来适应不同传感器的电气特性（如ICP/IEPE激励、信号量程）。这意味着用户无需更换硬件，仅通过软件组态即可让同一模块处理振动、温度、压力等多种信号，实现了前所未有的灵活性。创新点2：内置可编程逻辑，实现智能决策。 该模块超越了简单的信号监测，内置了可编程逻辑功能。用户可以在模块内部定义简单的逻辑关系（如通道1报警“与”通道2报警，则触发一个特定输出），从而在监测系统底层实现快速的连锁保护，减少了对上层DCS系统的依赖，提高了响应速度和安全性。创新点3：高密度集成与系统简化。 通过将多种功能集成于一个模块，3500/15 显著减少了大型机组保护系统中所需模块的数量。这不仅节省了机架空间，降低了硬件成本，更简化了布线、配置和维护工作，提高了整个系统的可靠性和可维护性。

应用案例与行业价值：

案例：某大型压缩空气站的多参数综合保护。 该站核心设备是大型离心式空压机，其辅助系统（齿轮箱、油泵、冷却器）的监测点分散且信号类型多样。传统方案需要多个专用模块和外部继电器逻辑，故障排查复杂。采用BENTLY 3500/15 106M1079-01 模块后，将齿轮箱振动（速度信号）、润滑油压力（4-20mA）、冷却水温度（4-20mA）和基座振动（加速度信号）分别接入其四个通道。在模块内部编程实现了“润滑油压力低且齿轮箱振动高”的连锁停机逻辑。当一次油滤堵塞导致油压下降时，模块及时发出预警；随后齿轮箱因润滑不良振动升高，模块立即触发连锁停机，避免了设备严重损坏。维护工程师评价：“3500/15 就像一个小型的专用控制器，它的逻辑功能让我们实现了更智能、更快速的保护，排查故障时所有相关参数在一个界面一目了然，效率大大提升。”

相关产品组合方案：

· ••速度传感器或IEPE加速度传感器：为3500/15 提供振动信号来源。

· ••压力/温度变送器（4-20mA输出）：为3500/15 提供过程量信号。

· ••3500/22M 机架接口模块：系统核心，汇总所有3500/15 的数据。

· ••3500/32M 继电器模块：接收3500/15 的报警输出信号，执行最终动作。

· ••3500/42M 轴振监测器：用于监测转子本体振动，与3500/15 的盖振监测形成互补。

· ••3500 组态软件：用于对3500/15 进行信号类型选择、报警值设置和逻辑编程。

· ••System 1® 软件平台：用于高级数据分析，查看3500/15 监测的所有参数趋势。

安装维护与全周期支持：

BENTLY 3500/15 106M1079-01 的物理安装与其他3500模块一致。其核心在于前期的软件组态。安装前需使用配置软件，为每个通道明确选择信号类型、设置量程、报警值和逻辑关系。正确的组态是模块正常工作的关键。日常维护主要是通过软件监控各通道的实时值和状态。模块具备自诊断功能。由于其灵活性，在修改工艺或增加监测点时，通常无需更改硬件，只需更新软件配置即可，极大方便了系统改造和扩展。
