125388-01H BENTLY

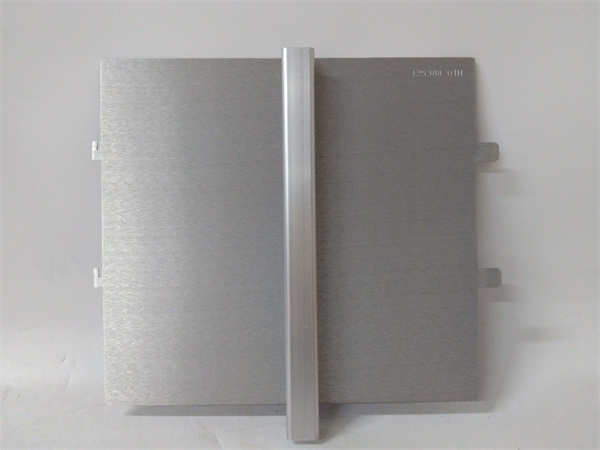

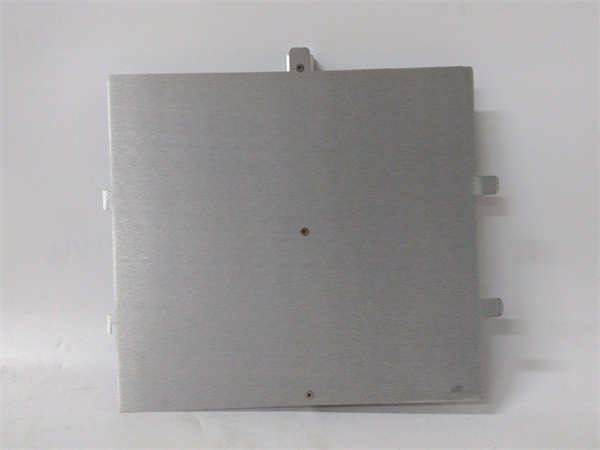

BENTLY 125388-01H 是贝克休斯（Bently Nevada）旗下3500机械保护系统的一款框架接口模块。该模块是3500系统机架的核心通信和管理模块，负责协调机架内所有监测模块的工作，并与外部系统（如DCS、PLC）进行数据交换，同时提供关键报警的继电器输出，是保障大型旋转机械安全运行的重要组件。

应用场景:

在化工厂的大型离心式压缩机厂房内，3500系统持续监测着压缩机的轴振动、轴位移和转速。BENTLY 125388-01H 框架接口模块作为机架的“总指挥”，实时收集来自振动、位移等监测模块的数据。当振动值首次超过预警值时，它通过通信链路将报警信息发送至中控室DCS，提醒操作员注意。若振动持续恶化达到危险值，125388-01H 会立即激活其内部的关键报警继电器，直接硬接线送至紧急停车系统（ESD），确保压缩机在毫秒级内安全停机，避免灾难性设备损坏。

核心参数速览:

技术原理与创新价值:

创新点1：集成的框架管理与通信枢纽功能。125388-01H 模块是3500系统的核心管理单元。它负责在系统上电时自动识别框架内所有监测模块的类型、位置和配置，并持续监控它们的工作状态。同时，它作为统一的通信网关，将所有监测模块的数据（包括实时值、报警状态、诊断信息）打包并通过串行接口上传至工厂网络或DCS，实现了数据的集中管理和高效传输。创新点2：独立的关键报警继电器通道。除了通信功能外，该模块还提供了多个独立的硬接线继电器输出。这些继电器可以被配置为直接由框架内指定的监测模块（如振动超限模块）驱动。这种“点对点”的硬连接方式，不依赖于通信网络和软件逻辑，为最关键的报警提供了最高等级的安全性和最快的响应速度，符合安全仪表系统（SIS）对独立性的要求。创新点3：强大的系统自诊断与可维护性。模块具备完善的自诊断功能，能够监测框架电源、内部逻辑电路以及通信链路的健康状态。通过前面板丰富的LED指示灯，维护人员可以快速判断模块是否正常工作、通信是否畅通、继电器是否动作。这种直观的诊断能力极大地简化了日常维护和故障排查工作。

应用案例与行业价值:

某大型炼油厂的重整装置循环氢压缩机，其3500系统的125388-01H 框架接口模块因长期运行出现老化，通信端口不稳定，导致监控数据时断时续。虽然压缩机的本地保护功能依然正常（继电器未受影响），但操作人员无法远程实时监控机组状态，带来了安全隐患。更换新的125388-01H 模块后，通信立即恢复正常。设备工程师强调：“这个模块是连接现场保护系统和中央监控的‘咽喉’。它的稳定运行对我们实现预测性维护至关重要。能够实时看到趋势，我们就能在问题恶化前安排检修。这次更换不仅恢复了监控能力，其自诊断功能也让我们对系统健康更有信心。”

相关产品组合方案:

1. 1.3500/15：电源模块，为整个框架（含125388-01H）供电。

2. 2.3500/42M：涡流探头接口模块，用于连接振动、位移探头。

3. 3.3500/50：转速模块，用于监测键相和转速。

4. 4.3500/22：温度监测模块，用于监测轴承温度。

5. 5.3500/92：通信网关，可扩展更多网络接口（如以太网）。

6. 6.3300 XL 8mm 探头：振动、位移传感器，为系统提供原始信号。

7. 7.System 1 软件：上层状态监测软件，通过125388-01H 采集数据进行高级分析。

安装维护与全周期支持:
