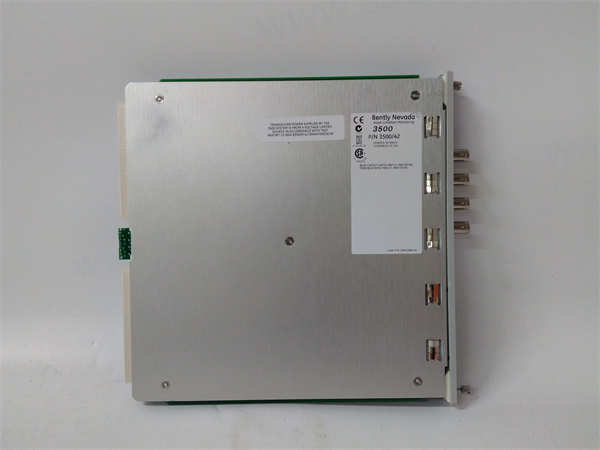

BENTLY 3500/42M 是贝克休斯（Bently Nevada）公司生产的3500机械保护系统中最为核心和常用的监测模块之一。它是一个四通道的涡流传感器接口模块，专门用于连接电涡流探头，实现对旋转机械的轴相对振动、轴位移、转速和键相位的精确监测，是预防设备恶性事故的关键防线。

应用场景:

在大型发电厂的汽轮机上，多个BENTLY 3500/42M 模块分布在不同轴承处，持续监测着高速旋转的转子振动情况。每个模块连接着两个互成90度的涡流探头（X和Y方向），精确测量轴相对于轴承座的振动幅值和相位。当转子因不平衡、不对中或摩擦等原因导致振动增大时，3500/42M 会实时显示振动值，并在振动超过预警值和危险值时，通过背板向框架接口模块发出报警和停机信号，驱动保护系统动作，避免“飞车”等灾难性事故发生。

核心参数速览:

技术原理与创新价值:

创新点1：高精度同步采样与矢量测量。3500/42M 的核心优势在于其四个通道的同步采样能力。当配置用于振动测量时，同一轴承处X和Y方向的探头信号被严格同步采集，从而能够精确计算振动的幅值和相位角。结合键相位信号，可以确定振动的高点位置，为动平衡校正提供至关重要的数据。创新点2：完善的传感器诊断与信号调理。模块内置了强大的探头诊断功能，能够持续监测探头间隙电压、输出线性度以及探头和电缆的整体健康状况。一旦检测到探头开路、短路或性能退化，会立即产生诊断报警，提醒维护人员处理，防止因监测系统本身故障导致误停机或保护失灵。创新点3：动态信号输出与高级分析支持。每个通道都提供与原始振动信号成比例的动态输出。这个信号可以接入数据采集器或在线分析系统，进行频谱、波形、轨迹等高级分析。这使得3500/42M 不仅是保护设备安全的“哨兵”，更是进行故障根本原因分析、实现预测性维护的“诊断专家”。

应用案例与行业价值:

某大型化肥厂的合成气压缩机大修后启动过程中，BENTLY 3500/42M 模块监测到压缩机高压端振动值缓慢爬升并接近报警线。操作人员通过模块的动态输出接口连接便携式分析仪，获取了振动频谱图，发现明显的1倍频成分，迅速判断为转子动平衡存在问题。现场工程师根据3500/42M 提供的精确相位数据，在不停机的情况下，于低速盘车阶段成功进行了在线动平衡校正，避免了非计划停机。工厂设备经理表示：“3500/42M 提供的不仅仅是‘是否超标’的开关量信号，其精准的相位和动态数据让我们能够‘治未病’，实现了从被动保护到主动预测的跨越，一次成功的预测性维护带来的经济效益是巨大的。”

相关产品组合方案:

1. 1.3300 XL 8mm 探头：标准的电涡流传感器探头，与3500/42M 配套使用。

2. 2.延伸电缆：连接探头和前置器/监测模块的专用电缆。

3. 3.3500/15：电源模块，为整个框架（含3500/42M）供电。

4. 4.3500/32：转速模块，可作为键相源的补充或备用。

5. 5.3500/92：通信网关，将3500/42M 的数据传输至上层系统。

6. 6.125388-01H：框架接口模块，管理3500/42M 并提供继电器输出。

7. 7.System 1 软件平台：集成3500/42M 数据，进行高级分析和资产管理。

安装维护与全周期支持:

BENTLY 3500/42M 模块可安装于3500框架的任何监测模块槽位（除最左侧接口模块槽位外）。安装需在断电下进行，并注意防静电。探头安装、间隙设定和电缆布线需严格遵循厂家规范，确保信号质量。日常维护主要包括通过前面板显示屏或配置软件查看各通道的监测值、报警状态和探头健康信息（如间隙电压）。定期校验是保证测量准确性的关键，包括检查探头间隙电压是否在正常范围内。
