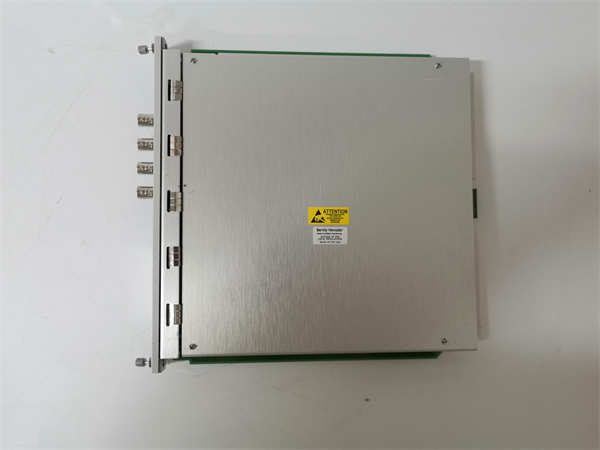

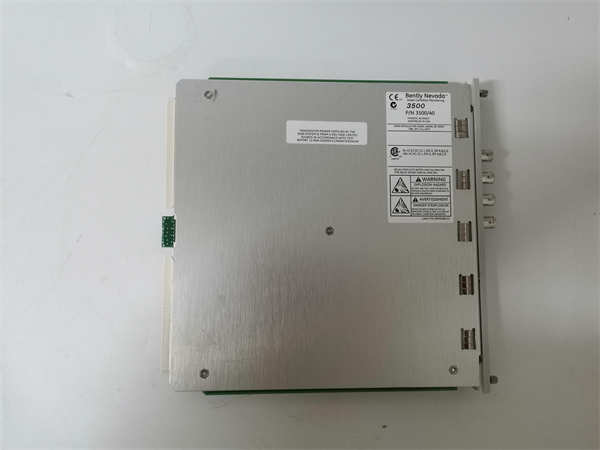

3500/40M 176449-01 BENTLY

3500/40M 176449-01 是本特利内华达公司生产的3500系列机械保护系统中的一个四通道振动监测器模块。它是该系统的“大脑”之一，负责连续监测来自涡流传感器和加速度计的信号，提供全面的机械振动信息，并对超限状态发出警报，是保障大型旋转机械安全不可或缺的组件。

应用场景:

在西北地区一座大型炼油厂的催化裂化装置中，一台功率巨大的富气压缩机正高速运转。其轴系的振动状态直接关系到整个装置的安全。在压缩机的驱动端和非驱动端轴承处，安装了本特利的涡流探头和加速度计，这些传感器信号直接接入3500/40M 176449-01 振动监测器模块。该模块实时计算并监测通频振动（径向振动）、振动速度（轴承振动）等关键参数。当一次因工艺波动导致转子轻微失衡时，3500/40M 监测到的振动值稳步上升，并在达到预警值时率先发出报警，提醒操作人员注意。当值人员及时调整工艺参数，避免了振动进一步恶化，成功防止了一次可能的非计划停机，保障了装置连续安全生产。

核心参数速览:

技术原理与创新价值:

创新点1：多参数集成监测与智能信号处理。与单一功能模块不同，3500/40M 能够同时处理来自两种不同类型传感器（涡流探头和加速度计）的信号。它内部集成了强大的信号处理电路，可以实时计算并输出位移、速度、加速度等多种振动参数，为评估机械健康状态提供了更全面的数据维度。其智能滤波技术能有效抑制非同步振动等干扰信号，确保监测数据的准确性和可靠性。创新点2：可编程报警逻辑与动态报警设定。3500/40M 支持强大的可编程报警逻辑功能。用户不仅可以设置简单的静态报警阈值，还可以实现更复杂的逻辑，例如“与逻辑”（如振动高且转速高才报警）或“报警延时”（避免瞬时干扰误报）。部分版本还支持动态报警，即报警阈值可随转速等过程参数自动调整，使报警更智能、更准确，有效减少误报和漏报。创新点3：无缝集成3500系统，提供完整的保护方案。3500/40M 的核心价值在于其是3500系统这个经过认证的TÜV安全机械保护平台的有机组成部分。它采集的数据可以通过背板实时共享给框架内的继电器模块（如3500/32），直接触发停机信号；也可以通过通信网关（如3500/92）上传至DCS或资产管理系统。这种深度集成确保了从监测到保护的路径最短、响应最快、可靠性最高。

应用案例与行业价值:

在华南某大型天然气发电厂的9FA级燃气轮机监测系统中，核心的燃机、汽轮机及其辅机均配备了以3500/40M 为核心的3500机械保护系统。该系统7x24小时不间断地监测着整个轴系的振动。在一次计划性检修后启动过程中，3500/40M 监测到汽轮机高压缸振动在过临界转速区后未按预期下降，而是持续维持在较高水平。系统及时发出预警，运维团队立即停机检查，发现并处理了一个轻微的碰磨问题。电厂总工表示：“3500/40M 就像一位永不疲倦的‘守护神’，它的精准预警让我们避免了在带满负荷后可能发生的严重设备损坏，其价值无法用金钱衡量。”

相关产品组合方案:

· •3500/42M 转速/键相器模块：为3500/40M 提供精确的转速和相位参考信号，用于振动分析。

· •3500/32 继电器模块：接收3500/40M 的报警信号，直接驱动停机回路，是保护动作的执行者。

· •3500/92 通信网关：将3500/40M 的监测数据上传至工厂DCS或System 1™资产管理系统。

· •3300 XL 8mm 涡流探头系统：为3500/40M 提供可靠的径向振动和键相测量信号。

· •330400 加速度计：为3500/40M 提供轴承壳体振动（速度/加速度）信号。

· •3500 框架和电源模块：为整个监测系统，包括3500/40M，提供稳定的安装平台和电力供应。

· •System 1™ 软件：用于对3500 系统进行组态、诊断和高级数据分析。

安装维护与全周期支持:

3500/40M 176449-01 采用模块化插拔设计，安装时需在系统断电后将其插入3500机架的指定槽位。配置需使用本特利内华达专用的组态软件（如System 1或专用手持器）进行。日常维护主要是通过前面板LED状态灯进行巡检，并定期对整个监测回路（包括传感器和电缆）进行校验。
