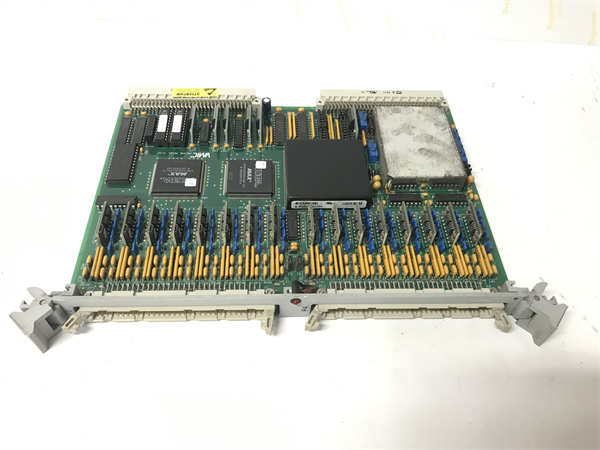

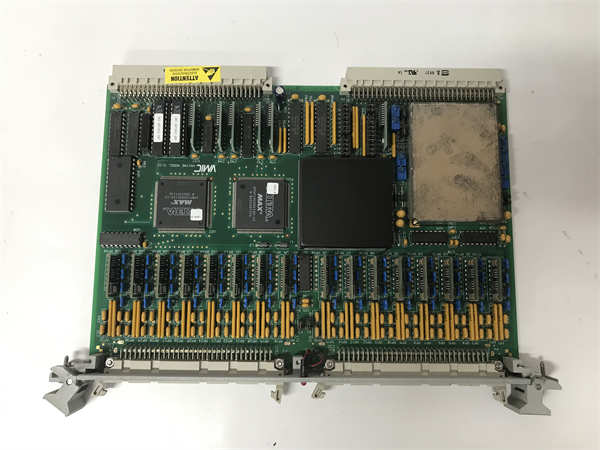

GE VMIVME-3122

GE VMIVME-3122是一款适用于VME总线系统的高分辨率16位模拟输入板卡，具备自动扫描功能，可对多个模拟输入通道进行数字化处理，常用于工业自动化控制系统中的数据采集和监控环节。

产品参数

模拟输入通道：16、32或64差分或单端模拟输入。

分辨率：16位A/D转换。

扫描速率：高性能选件为381Hz至100kHz，标准性能选件为381Hz至50kHz。

可编程增益：x1或x10。

A/D转换器范围：±2.5V、±5V、±10V、0至+5V、0至+10V。

数据缓冲器：16至1,024字双端口数据缓冲器。

产品规格

尺寸：标准VME双高Eurocard（一个插槽），尺寸为160mm×233.25mm×20.32mm。

工作温度：运行时所有磁盘为5至50˚C，存储时为-25至60˚C。

湿度：20至80%，非致密，最大湿球温度29˚C。

系列

属于GE Fanuc的VMIVME系列，是VMEbus产品系列中的模拟输入模块。

特征

高分辨率与多通道：具有16位数字化分辨率和多达64个模拟输入通道，可实现对模拟信号的精确采集和处理。

多种操作模式：支持自动扫描、数据突发和外部同步等多种操作模式，能满足不同应用场景的需求。

灵活的增益设置：每个通道的增益可单独编程，也可设置为所有通道通用的固定增益，方便对不同幅值的模拟信号进行调理。

数据缓冲与监控：配备双端口数据缓冲器，并设有间隔定时器、总线中断器、通道计数器和扫描中期/扫描末期标志，便于数据的存储、监控和传输，同时减少主机处理器的参与度。

作用

主要作用是将工业现场中的模拟信号（如温度、压力、流量等传感器输出的信号）转换为数字信号，以便计算机或其他数字设备进行处理、分析和控制。通过自动扫描功能，可依次对多个模拟输入通道进行采样和数字化，实现对多个物理量的同时监测。

用途

用于工业自动化控制系统中需要采集模拟量数据的场合，可实现对生产过程中各种物理量的实时监测和数据采集，为后续的控制决策提供依据；也可用于实验室仪器、测试设备等，对实验过程中的模拟信号进行采集和分析。

应用领域

工厂自动化：如生产线上的温度、压力、液位等参数的监测和控制。

过程控制：在化工、石油、冶金等行业的生产过程中，对各种工艺参数进行实时采集和监控，以确保生产过程的稳定和安全。

数据采集系统：作为数据采集系统的重要组成部分，采集各种模拟信号并转换为数字信号，以便进行存储、传输和分析。

培训模拟器：在培训模拟器中，采集模拟的物理量信号，为学员提供逼真的操作环境和数据反馈。

实验室仪器：用于实验室中的各种仪器设备，如示波器、数据采集卡等，对实验中的模拟信号进行采集和分析。
