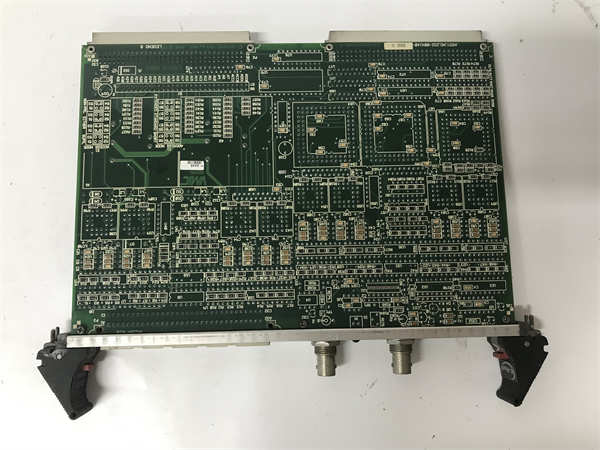

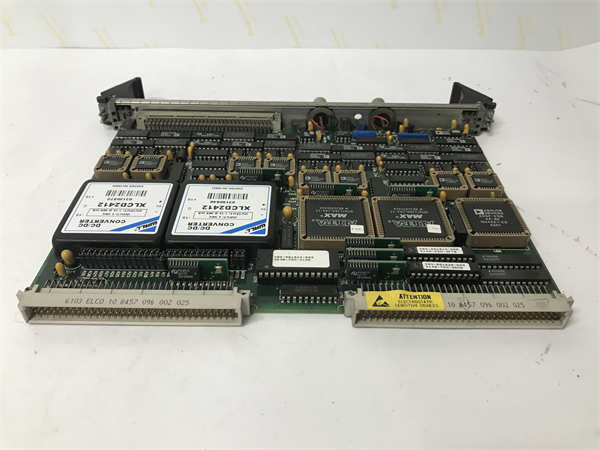

GE VMIVME-4140

GE VMIVME-4140是一款高性能模拟输出板，主要用于将数字信号转换为模拟信号，以驱动外部设备或传感器。

产品参数

模拟输出通道：32个。

分辨率：12位。

输出范围：单极（0至+10V、0至+5V、0至+2.5V）或双极（±2.5V、±5V、±10V）软件可选。

最大输出电流：每个通道10mA。

输出阻抗：0.8Ω。

数据格式：电路板可配置接受二进制或偏移二进制数据。

工作电压：通常为18.5至36Vdc。

产品规格

尺寸：标准VME板卡尺寸，具体尺寸可能因版本略有不同。

工作温度：-40°C至80°C。

湿度：在55°C下工作时可达95%（无冷凝）。

系列

属于GE的VMIVME系列，该系列有多种模块，用于不同的工业控制和数据采集等应用。

特征

多通道与高分辨率：提供32个模拟输出通道，12位分辨率可满足大多数工业场景对模拟信号精度的要求。

灵活的输出配置：软件可选单极或双极输出范围，能适应不同外部设备的输入要求。

自动校准与自检：系统复位或软件命令可启动自动校准，自检功能可在系统复位后自动运行，能检测故障通道并通过自检寄存器显示。

双缓冲输出：支持软件或外部同步更新双缓冲输出，确保输出信号的稳定性和准确性，避免数据更新时的干扰。

多种诊断功能：具备广泛的板载诊断测试功能，输出可从现场断开以便离线操作，便于维护和故障排查。

前面板接口丰富：有状态LED、模拟输出连接器、基准电压接入等，方便用户查看板卡状态和进行相关测试。

作用

将数字系统中的数字信号转换为模拟信号，为外部模拟设备提供精确的控制信号，实现对各类模拟量的精确调节和控制，如控制电机的转速、阀门的开度等。

用途

常用于需要对模拟量进行精确控制的场合，为工业自动化系统中的执行机构提供控制信号，实现对生产过程的精确控制；也能在测试与测量设备中作为模拟信号源，为被测设备提供各种标准的模拟输入信号。

应用领域

工业自动化：在自动化生产线、过程控制系统中，控制各种模拟执行器，如调节阀、变频器等，实现对温度、压力、流量等物理量的精确控制。

测试与测量：在实验室测试设备、自动测试系统中，作为模拟信号发生器，为被测对象提供各种模拟激励信号，用于测试设备的性能和功能。

电力系统：在电力系统的保护和控制系统中，为相关设备提供模拟输出信号，用于控制和监测电力系统的运行状态。

机器人技术：为机器人的关节驱动器、力传感器等模拟设备提供控制信号，实现机器人的精确运动和力控制。
