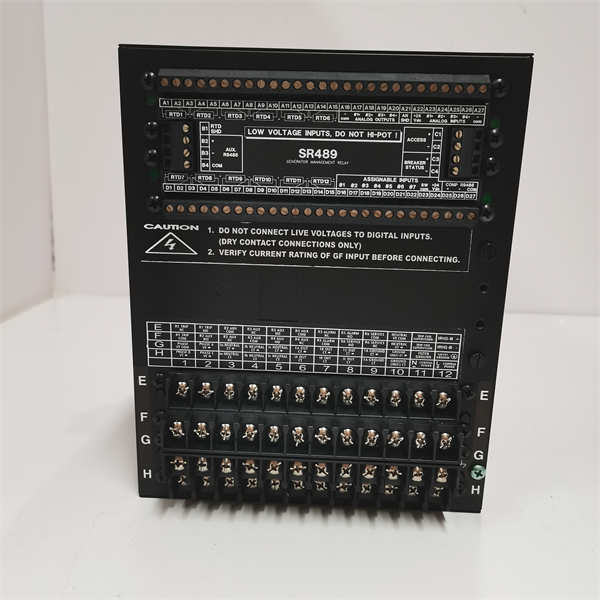

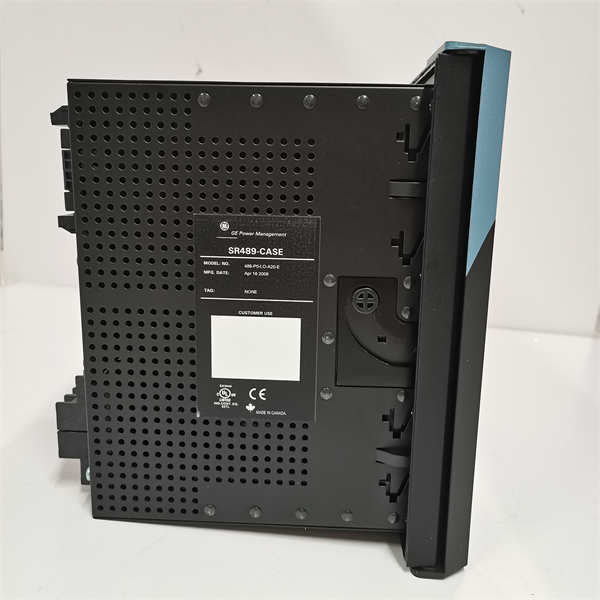

GE SR489-P5-LO-A20-E

GE SR489-P5-LO-A20-E是GE Multilin 489系列中的发电机管理继电器，专为中小型同步或感应发电机设计，提供全面的保护、控制和监测功能。以下是基于技术文档与行业实践的详细解析：

产品说明

该继电器属于数字式继电保护系统，核心功能是通过实时监测发电机的电压、电流、频率及功率等参数，在异常工况下触发保护动作（如跳闸或报警），防止设备损坏或系统崩溃。模块采用微处理器架构，支持灵活的参数配置和远程监控，适用于电力、石油化工、冶金等对可靠性要求极高的工业场景。其型号后缀含义如下：

P5：5 A相CT次级线圈输入

LO：控制电源范围为50-300 VDC或60-264 VAC（48-62 Hz）

A20：4-20 mA模拟输出

E：增强型LCD显示器（更大屏幕，阳光下可读）

产品参数

信号输入：

电流输入：5 A相CT次级（P5配置），支持磁阻式或有源传感器

电压输入：支持发电机端电压和中性点电压监测

输出接口：

继电器输出：6组独立数字输出（常开/常闭触点，容量250V AC/30V DC），可配置为跳闸、报警或控制信号

模拟输出：1路4-20 mA转速/功率信号（精度±0.1%）

通信接口：2路RS485（支持Modbus RTU、DNP 3.0协议），1路前面板RS232端口

电源要求：

主电源：50-300 VDC或60-264 VAC（±15%），功耗<25W

备用电源：支持双电源冗余输入

响应时间：<20 ms（从检测到故障到输出跳闸信号）

精度：

电流测量精度：±0.5%

电压测量精度：±0.5%

环境参数：

工作温度：-40°C至+85°C（-40°F至+185°F）

防护等级：IP54（防尘防溅）

抗干扰：符合IEC 61000-4系列电磁兼容标准

产品规格

认证与合规：

安全认证：符合IEC 61508功能安全标准（推测为SIL-2，需进一步验证）

电磁兼容：EN 61000-4-2/3/4/5/6/8/11

绝缘标准：EN 60255-5（冲击耐压5 kV）

物理规格：

尺寸：21.6 cm×22.4 cm×25.2 cm（8.5"×8.8"×9.9"）

重量：约10 kg（22磅），铝合金外壳

安装方式：DIN导轨或面板安装，支持机柜内集中部署

冗余设计：支持双CT输入和双电源冗余，确保单点故障不影响系统运行

系列归属

属于GE Multilin 489系列，该系列专注于发电机保护与控制，提供高可靠性、可配置性和长生命周期支持。489系列继电器可与GE其他系统（如DCS、SCADA）无缝集成，形成完整的发电站自动化解决方案。

特征

智能保护功能：

定子差动保护：采用高速双斜坡算法，检测定子绕组相间短路，内置CT饱和检测防止误动

100%定子接地保护：通过三次谐波电压平衡原理，覆盖发电机中性点至机端的接地故障

过流/欠压保护：可配置反时限或定时限曲线，适应不同负载特性

功率方向保护：防止发电机逆功率运行，保护原动机（如汽轮机）

灵活控制能力：

发电机启停控制：支持远程或本地操作，可与断路器、励磁系统联动

自动同期功能：辅助发电机并网，确保相位、频率、电压匹配

先进监测与诊断：

实时数据监控：通过LCD界面或通信接口显示电压、电流、功率、温度等参数

事件记录：存储最近50次跳闸事件、20次超速事件，带时间戳与事件代码

自我诊断：实时监测传感器断线、模块温度异常等故障，支持在线维护

抗恶劣环境：

宽温运行：-40°C极端低温环境下仍可稳定工作

防硫设计：电路板涂覆特殊涂层，耐H₂S、SO₂等腐蚀性气体

作用与用途

作用：

故障保护：在发电机发生短路、接地、过载等故障时快速跳闸，防止设备损坏

状态监测：实时跟踪发电机运行参数，提前预警潜在问题（如绕组过热）

控制集成：与励磁系统、断路器配合，实现发电机启停、并网等自动化操作

用途：

超速保护：监测转速超过设定阈值（如110%额定转速）时触发停机

过流保护：防止发电机因负载突变或短路导致电流超限

数据集成：通过Modbus接口将实时数据上传至中控系统，支持远程监控与数据分析

应用领域

行业：

电力：燃煤/燃气发电厂、水电站的发电机保护与控制

石油化工：炼油厂、天然气压缩机的驱动发电机保护

冶金：高炉鼓风机、轧钢机驱动发电机的状态监测

船舶：大型船舶主推进发电机的安全控制

典型场景：

热电联产：在工业蒸汽发电系统中实现发电与供热的协同控制

孤岛运行：在偏远地区或临时电站中确保发电机独立稳定运行

电网连接：辅助发电机并网，防止非同期合闸对电网的冲击
