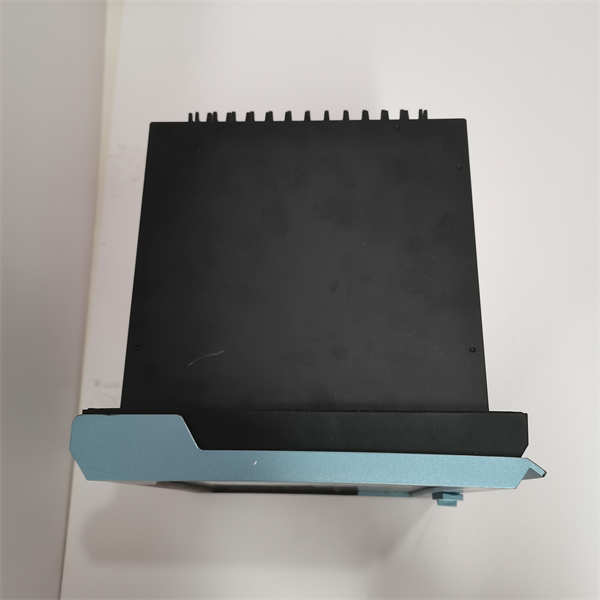

GE SR745-W2-P1-G1-HI-A-L-R

GE SR745-W2-P1-G1-HI-A-L-R是GE Multilin 745系列中的变压器管理继电器，专为中小型电力变压器设计，提供全面的保护、控制和监测功能。以下是基于技术手册与行业实践的详细解析：

产品说明

该继电器属于数字式继电保护系统，核心功能是通过实时监测变压器的电流、电压、频率及谐波等参数，在异常工况下触发保护动作（如跳闸或报警），防止设备损坏或系统崩溃。模块采用多处理器架构，支持灵活的参数配置和远程监控，适用于电力、石油化工、冶金等对可靠性要求极高的工业场景。其型号后缀含义如下：

W2：支持双通信接口（RS485+以太网）

P1：1 A相CT次级线圈输入

G1：工业级环境适应性（-40°C至+85°C）

HI：控制电源范围为90-300 VDC或70-265 VAC（48-62 Hz）

A：4-20 mA模拟输出

L：低功耗设计（<25W）

R：冗余电源输入

产品参数

信号输入：

电流输入：1 A相CT次级（P1配置），支持磁阻式或有源传感器

电压输入：支持线电压0-690 VAC，频率45-65 Hz

输出接口：

继电器输出：6组独立数字输出（常开/常闭触点，容量250V AC/30V DC），可配置为跳闸、报警或控制信号

模拟输出：1路4-20 mA功率/温度信号（精度±0.1%）

通信接口：RS485（Modbus RTU）、以太网（Modbus TCP）

电源要求：

主电源：90-300 VDC或70-265 VAC（±15%），冗余设计

备用电源：支持双电源输入

响应时间：<20 ms（从检测到故障到输出跳闸信号）

精度：

电流测量精度：±0.5%

电压测量精度：±0.5%

环境参数：

工作温度：-40°C至+85°C（-40°F至+185°F）

防护等级：IP65（防尘防溅）

抗干扰：符合IEC 61000-4系列电磁兼容标准

产品规格

认证与合规：

安全认证：IEC 61508 SIL-2（硬件故障裕度HFT=1）

电磁兼容：EN 61000-4-2/3/4/5/6/8/11

绝缘标准：EN 60255-5（冲击耐压5 kV）

物理规格：

尺寸：21.6 cm×22.4 cm×25.2 cm（8.5"×8.8"×9.9"）

重量：约10 kg（22磅），铝合金外壳

安装方式：DIN导轨或面板安装，支持机柜内集中部署

冗余设计：支持双CT输入和双电源冗余，确保单点故障不影响系统运行

系列归属

属于GE Multilin 745系列，该系列专注于变压器保护与控制，提供高可靠性、可配置性和长生命周期支持。745系列继电器可与GE其他系统（如DCS、SCADA）无缝集成，形成完整的变电站自动化解决方案。

特征

智能保护功能：

差动保护：采用高速双斜坡算法，检测绕组相间短路，内置CT饱和检测防止误动

过流/欠压保护：可配置反时限或定时限曲线，适应不同负载特性

过励磁保护：监测V/Hz比值，防止变压器铁芯饱和

谐波监测：实时分析31次电压/电流谐波，支持谐波制动功能

灵活控制能力：

分接头控制：与有载调压开关联动，自动调节电压

自动同期功能：辅助变压器并网，确保相位、频率、电压匹配

先进监测与诊断：

实时数据监控：通过40字符LCD界面或通信接口显示电压、电流、功率、温度等参数

事件记录：存储最近50次跳闸事件、20次超速事件，带时间戳与事件代码

自我诊断：实时监测传感器断线、模块温度异常等故障，支持在线维护

抗恶劣环境：

宽温运行：-40°C极端低温环境下仍可稳定工作

防硫设计：电路板涂覆特殊涂层，耐H₂S、SO₂等腐蚀性气体

作用与用途

作用：

故障保护：在变压器发生短路、接地、过载等故障时快速跳闸，防止设备损坏

状态监测：实时跟踪变压器运行参数，提前预警潜在问题（如绕组过热）

控制集成：与分接头开关、冷却系统配合，实现变压器自动化管理

用途：

过载保护：监测负载电流超过设定阈值时触发报警或减载

谐波抑制：检测高次谐波含量，防止谐波污染导致设备老化

数据集成：通过Modbus接口将实时数据上传至中控系统，支持远程监控与数据分析

应用领域

行业：

电力：变电站主变压器、配电变压器的保护与控制

石油化工：炼油厂、天然气压缩机的驱动变压器保护

冶金：高炉鼓风机、轧钢机驱动变压器的状态监测

商业建筑：大型购物中心、数据中心的配电变压器管理

典型场景：

热电联产：在工业蒸汽发电系统中实现发电与供热的协同控制

孤岛运行：在偏远地区或临时电站中确保变压器独立稳定运行

电网连接：辅助变压器并网，防止非同期合闸对电网的冲击
