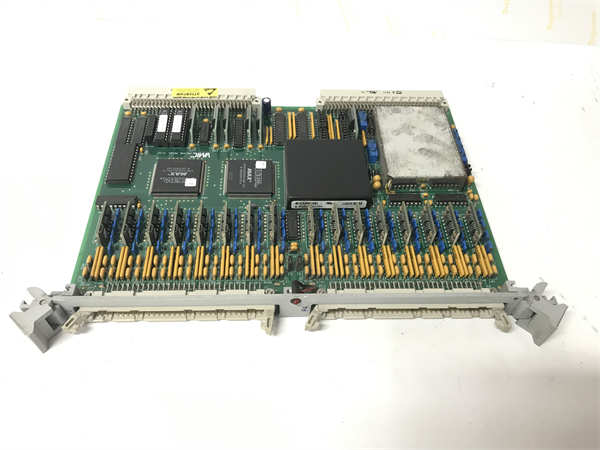

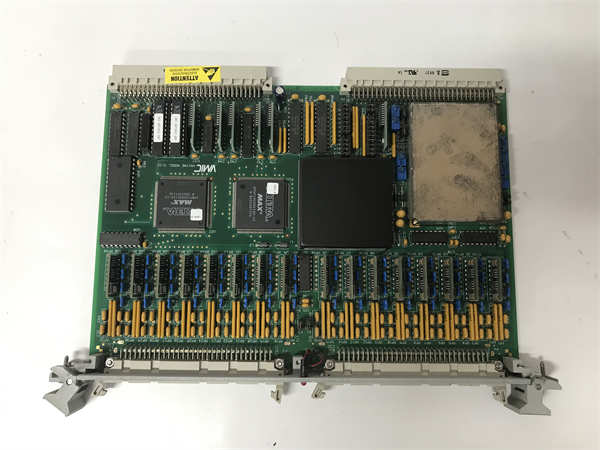

GE VMIVME-3122

GE VMIVME-3122是通用电气（GE）为工业自动化与航空航天领域设计的高性能 VME 总线数字 I/O 模块，属于 VMIVME 系列核心组件。该模块提供 64 路独立可编程数字 I/O 通道，每通道支持 5-30VDC 宽电压输入输出，可直接连接工业传感器、执行器与继电器等设备。作为 VME 总线系统的数据采集与控制前端，GE VMIVME-3122支持 32 位数据传输，通过 VMEbus 主 / 从模式实现与 CPU 模块的高速通信，最高数据传输速率达 40MB/s。其内置看门狗定时器与故障安全输出功能，确保在系统异常时快速响应，广泛应用于电力系统保护、轨道交通联锁控制等安全关键场景。

技术规格

主要特点和优势

高密度 I/O 集成与灵活配置

GE VMIVME-3122的 64 路 I/O 通道可通过软件独立配置为输入或输出模式，每 8 路为一组，支持不同电压等级混合使用。例如，前 32 路可配置为 24VDC 输入连接接近开关，后 32 路配置为 5VDC 输出驱动 LED 指示灯，这种灵活性减少了系统所需 I/O 模块数量，降低机柜空间占用达 30%。

工业级可靠性设计

采用光耦隔离技术，每通道提供 2500VDC 持续隔离电压，有效抑制工业现场的电磁干扰与地环路影响，在 1000V/m 辐射电磁场环境下数据传输误码率低于 10^-9。模块通过 MIL-STD-810G 标准的随机振动测试（5-2000Hz，2.16Grms），在重型机械加工车间的持续振动环境中，仍能保持信号采集的稳定性。

安全增强功能

内置看门狗定时器可设置 10ms-65535ms 的超时时间，当 CPU 模块因故障未能及时刷新时，自动触发预设的故障安全输出模式。输出通道具备过流保护功能，当负载电流超过 0.5A 时自动切断输出，同时通过 VME 总线发送故障报警，避免因外部短路导致模块损坏。

高速数据采集与同步

支持块传输模式（BLT）与分散 / 聚集传输（S/G），可在 1ms 内完成 64 路 I/O 数据的更新。模块内置时间戳功能，精度达 1μs，适用于需要精确时序的事件记录场景，如电力系统故障录波、航空发动机测试数据采集。

应用领域

在电力系统保护中，GE VMIVME-3122作为变电站自动化系统的 I/O 接口，实时采集断路器状态、保护继电器动作信号等 64 路数字量，通过 VME 总线传输至主控制器进行逻辑判断。其故障安全输出功能确保在系统失电时，断路器自动跳闸至安全位置，防止事故扩大。在轨道交通领域，该模块用于列车自动控制系统（ATC）的信号采集与输出，连接道岔位置传感器、信号机控制继电器等设备，凭借 2500VDC 隔离能力有效抵御轨道电路的强电磁干扰。

在石油化工行业，GE VMIVME-3122部署于危险区域的远程 I/O 站，通过本质安全栅连接现场仪表，采集温度、压力开关信号并控制紧急切断阀。其 - 40℃至 + 85℃的宽温范围设计，确保在北极油气田或中东沙漠环境下稳定运行。在航空航天地面测试中，模块用于飞行器航电系统的接口仿真，通过 64 路可编程 I/O 模拟各种传感器与执行器信号，支持航电系统的闭环测试，提高测试效率 50% 以上。

相关产品

· GE VMIVME-3110：基础型数字 I/O 模块，提供 32 路 I/O 通道，适用于中小规模 I/O 点数需求场景，与VMIVME-3122引脚兼容，便于系统升级。

· GE VMIVME-4111：双端口 RAM 通信模块，可与VMIVME-3122配合使用，实现跨 VME 机箱的高速 I/O 数据共享，传输延迟低于 100ns。

· GE VMIVME-7800：高性能 PowerPC 处理器模块，作为主控制器与VMIVME-3122组成控制单元，支持复杂逻辑运算与多任务处理。

· GE VMIVME-5565：PCI 桥接模块，可使VMIVME-3122通过 PCI 总线连接现代高速数据采集卡，扩展系统功能。

· GE VME-PWR-01：冗余电源模块，为VMIVME-3122提供双路电源输入，确保在单路电源故障时系统不间断运行。

安装与维护

安装前准备：安装GE VMIVME-3122前，需确认 VME 机箱断电并接地良好，佩戴防静电手环。使用专用工具将模块沿导轨平稳插入 6U 插槽，确保 VME 连接器完全咬合（插入力约 15-20N）。连接外部 I/O 线缆时，建议使用屏蔽双绞线，输入输出线缆分开敷设，避免信号干扰。对于防爆环境应用，需配合符合 ATEX/IECEx 标准的安全栅使用。

维护建议：每月通过 GE 专用诊断软件（如 VMIC VMEView）检查模块状态寄存器，监测 I/O 通道的通断状态与故障计数。每季度清洁模块散热片，使用压缩空气枪（压力≤0.5MPa）沿鳍片方向吹扫灰尘。若需更换通道保险丝（位于模块前端），需使用指定规格的 250mA/250V 快熔保险丝。长期存储时，模块应置于防静电袋中，存放环境温度 5℃-40℃，相对湿度≤70%。
