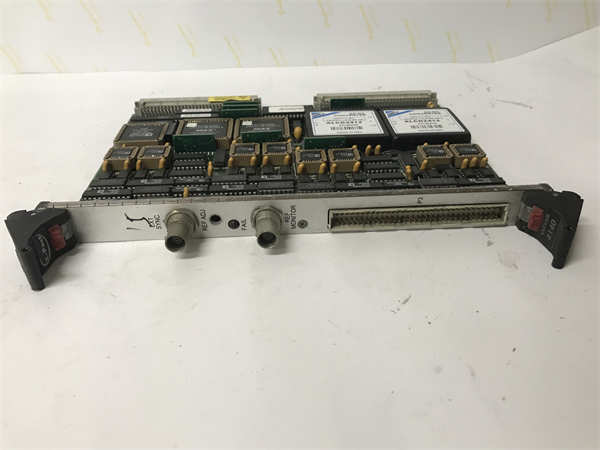

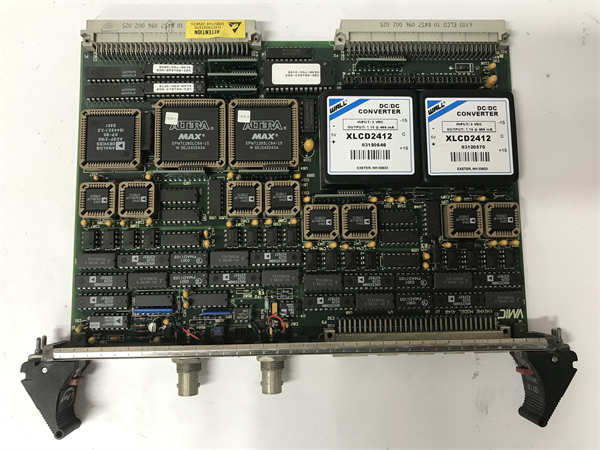

GE VMIVME-4140

GE VMIVME-4140是通用电气（GE）专为工业自动化与精密控制领域打造的 6U VME 总线模拟输出模块，属于 VMIVME 系列高性能 I/O 产品家族。作为连接数字控制系统与模拟量执行机构的关键枢纽，该模块提供 32 路独立 12 位分辨率模拟输出通道，每通道可在 ±10V 电压范围内输出或吸收 10mA 电流，通过专用 D/A 转换器（DAC）实现高精度信号转换。GE VMIVME-4140支持单极性 / 双极性电压模式软件配置，内置自动校准与全通道自检功能，能在复杂工业环境中确保输出信号的长期稳定性，广泛应用于需要多通道精密模拟量控制的高端系统，如航空航天测试平台、半导体制造设备与能源调度中心的闭环控制系统。其 VMEbus 总线架构支持与 GE 系列处理器模块无缝集成，为工业 4.0 时代的智能控制提供可靠的信号输出基础。

技术规格

主要特点和优势

高精度信号输出与动态校准

GE VMIVME-4140的 12 位 DAC 设计实现 0.0244% 的分辨率，在 ±10V 量程下可输出最小 4.88mV 的电压增量，满足精密控制场景对信号细腻度的要求。模块采用嵌入式 DSP 驱动的自动校准机制，通过系统复位或软件命令触发时，会自动生成 6 个电压范围内的 32 通道偏移 / 增益校正表，确保全温区范围内的输出精度误差小于 ±0.05% FS。这种动态校准能力避免了传统手动校准的耗时问题，使设备在长期运行中保持稳定性能。

工业级可靠性设计

每个输出通道配备独立光耦隔离（2500VDC 持续隔离），有效抑制现场电磁干扰与地环路影响，配合 0.8Ω 低输出阻抗设计，在负载波动时仍能保持电压稳定。模块通过 MIL-STD-810G 的高温 / 振动测试，-40℃至 + 90℃的宽温范围使其适用于极端环境，如冶金炉旁控制、石油钻井平台等场景。自检系统在复位后自动运行，通过状态 LED 与寄存器实时反馈通道健康状态，故障定位时间小于 100ms，大幅缩短系统维护周期。

灵活配置与同步控制

支持单 / 双极性电压模式在线切换，用户可根据现场设备需求快速配置 0-10V 或 ±5V 等输出范围，无需硬件调整。双缓冲输出机制允许通过软件或外部触发实现 32 通道同步更新，确保多执行器动作的时序一致性，这在机器人协同控制、发动机多缸燃油喷射等场景中至关重要。此外，输出可与现场接线物理断开，便于离线测试与校准，不影响生产系统其他部分运行。

应用领域

在电力系统调度中心，GE VMIVME-4140用于模拟量控制输出，将数字控制指令转换为 0-10V 信号驱动断路器分合闸线圈，其 12 位精度确保电压调节平滑，避免因信号跳变导致的设备误动作。在半导体晶圆制造设备中，模块为沉积腔室的气体流量控制器提供精确电压信号，±0.05% FS 的精度保障气体配比误差小于 0.1%，从而提升晶圆薄膜均匀性。

石油炼化领域，该模块部署于 DCS 系统中，为催化裂化装置的调节阀提供 4-20mA 信号（通过 250Ω 电阻转换），宽温设计使其在高温厂房环境中稳定运行。航空发动机测试台使用GE VMIVME-4140模拟传感器信号，32 通道同步更新功能可仿真多传感器联合输入，配合自动校准机制确保测试数据的可重复性，帮助工程师准确分析发动机性能曲线。

相关产品

· GE VMIVME-4111：16 通道 16 位模拟输出模块，适用于高精度小点数场景，与VMIVME-4140形成点数与精度的互补选择。

· GE VMIVME-7800：PowerPC 处理器模块，作为主控制器与VMIVME-4140组成完整控制系统，支持复杂算法运算。

· GE VMIVME-3122：64 路数字 I/O 模块，可与VMIVME-4140搭配使用，实现数字量与模拟量的混合控制。

· GE VMIVME-5565：PCI 桥接模块，允许VMIVME-4140通过 PCI 总线连接现代数据采集系统，扩展系统兼容性。

· GE VME-PWR-01：冗余电源模块，为VMIVME-4140提供双路供电，确保在单电源故障时输出信号不中断。

安装与维护

安装前准备：安装GE VMIVME-4140前，需确保 VME 机箱断电并接地，佩戴防静电手环避免静电损坏芯片。使用专用导轨将模块平稳插入 6U 插槽，确认 VME 连接器完全咬合（插入力约 15-20N）。连接外部线缆时，建议使用屏蔽双绞线，模拟输出线与动力电缆分开敷设，距离保持 30cm 以上，防止电磁耦合干扰。前面板 BNC 接口可接入外部基准电压源，提升长期校准稳定性。

维护建议：每季度通过 GE VMEView 诊断软件读取模块状态寄存器，检查通道故障计数与校准系数有效性。若发现某通道误差超过 ±0.1% FS，可触发软件自动校准流程。模块散热片需每年清洁一次，使用压缩空气（压力≤0.5MPa）沿鳍片方向吹扫灰尘。长期存放时，应置于防静电袋中，环境温度 5℃-40℃，相对湿度≤70%，避免阳光直射。
