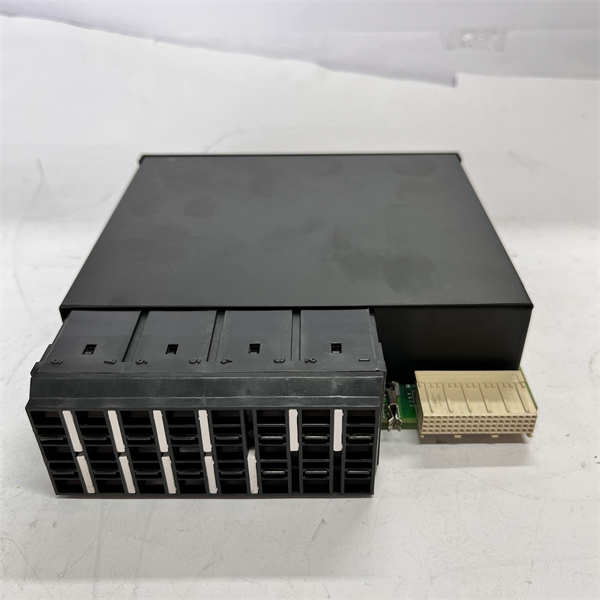

GE UR6CH

GE UR6CH 是通用电气（GE）为其RX3i、PACSystems等UR系列可编程自动化控制器（PAC）平台设计的一款6通道继电器输出模块。该模块作为控制系统的执行终端，将内部逻辑信号转换为物理开关动作，直接驱动现场的电磁阀、电机接触器、指示灯等大功率交流或直流设备。

应用场景：

在城市污水处理厂的曝气池控制系统中，需要根据溶解氧浓度精确控制多个曝气阀门的开闭，以实现节能和高效生化反应。GE UR6CH 模块在此扮演了“强健的双手”的角色。它安装在中央控制室的PACSystems RX3i机架上，接收主CPU发出的控制指令，通过其6个独立的继电器触点，直接驱动安装于现场曝气管道上的大口径电磁阀线圈。每个通道都能安全地切换高达5A的负载电流，其坚固的设计确保了在潮湿、振动的环境下也能数年如一日地可靠动作，保障了整个水处理流程的自动化运行。

核心参数速览：

技术原理与创新价值：

创新点1： 高负载驱动与电气隔离优势。UR6CH 采用电磁继电器作为输出元件，其最大优势是能够直接控制高电压（如120/240VAC）和大电流负载，无需中间过渡器件。同时，继电器的线圈（控制侧）与触点（负载侧）之间是物理隔离的，这为控制系统提供了极高的噪声免疫能力和安全隔离等级，有效防止现场侧的高压或干扰窜入敏感的电子控制系统。创新点2： 高密度与模块化设计。在紧凑的单个模块尺寸内集成了6个完全独立的继电器通道，提供了高密度的输出点，节省了控制柜的空间。其模块化插拔设计和可拆卸的端子排，使得安装、布线以及后期的维护更换变得异常简便，大大减少了停机时间。创新点3： 卓越的通用性与灵活性。由于继电器触点本身对交直流负载的兼容性，UR6CH 模块可以用于控制种类繁多的现场设备，从24VDC的小型 solenoid 阀到240VAC的电机启动器，为系统集成提供了极大的灵活性。这种“一模块多用”的特性简化了备件库存和系统设计。

应用案例与行业价值：

某汽车制造厂的冲压生产线使用了GE RX3i控制系统，其中多台UR6CH 模块负责控制大型液压机的夹紧、送料等辅助动作。在一次因机械卡阻导致输出通道持续过载的意外中，对应的继电器触点因过电流而烧结粘连。由于UR6CH 模块的通道间是完全隔离的，故障被限制在单一通道内，并未影响其他通道的正常工作。维护人员通过模块上的状态指示灯迅速定位故障点，并在不停机整个系统的情况下，仅用15分钟就完成了单个模块的热插拔更换，最大限度地减少了生产损失。车间工程师评价：“GE UR6CH 模块的隔离性设计和可维护性给我们留下了深刻印象，它的可靠性是我们实现高设备开动率的基础之一。”

相关产品组合方案：

为构建完整的控制系统，以下产品与 GE UR6CH 紧密相关：

· •CPU模块： 如IC695CPU315 或IC693CPU350，是系统的控制核心。

· •电源模块： 如IC693PWR321 或IC695PSD040，为机架和模块供电。

· •数字量输入模块： 如IC693MDL645（16点输入），用于接收现场按钮、传感器信号。

· •模拟量I/O模块： 如IC693ALG220，用于处理温度、压力等连续量信号。

· •基板/机架： 如IC693CHS397（5槽）或IC695CHS016（16槽），用于安装模块。

· •通讯模块： 如IC693CMM321（ Genius总线）或IC695ETM001（以太网）。

安装维护与全周期支持：

安装GE UR6CH 模块前，请确保系统电源已关闭（对于不支持热插拔的机架）。将模块对准机架插槽，平稳插入直至锁扣卡紧。使用合适的螺丝刀将现场负载线牢固地连接到可插拔的端子排上，注意根据负载性质（感性/阻性）和电压/电流等级选择合适的线径和保护器件（如熔断器）。日常维护主要是定期检查模块运行状态指示灯，确保通风良好。当继电器达到其机械或电气寿命时（通常有次数统计），建议进行预防性更换。
