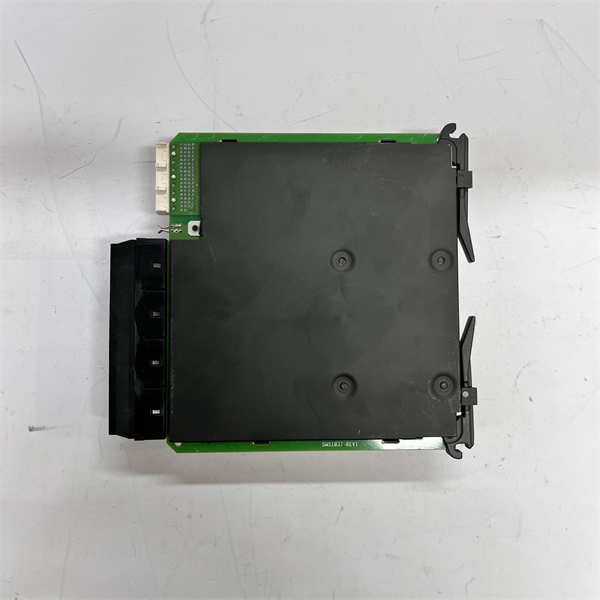

GE UR8LH

GE UR8LH 是通用电气（GE）为其RX3i、PACSystems等UR系列可编程自动化控制器（PAC）平台设计的一款8通道RTD输入模块。该模块专用于直接连接铂电阻温度探测器（如Pt100）、镍电阻或电阻式传感器，通过提供精确的激励电流并测量电阻值，来获取高精度的温度数据，特别适用于中低温范围的过程监控。

应用场景：

在大型中央空调系统的冷水机组中，需要实时监测冷凝器、蒸发器的进出口水温，以及电机绕组的温度，以确保高效、安全的运行。GE UR8LH 模块是完成此任务的理想选择。它安装在控制柜内，通过其8个差分输入通道，连接多个三线制Pt100 RTD。模块为每个RTD提供稳定的激励电流，并采用高精度电路测量电阻变化，通过软件配置可自动转换为精确的温度值（如-50°C至+250°C），为控制器的节能算法和设备保护逻辑提供可靠的数据基础。

核心参数速览：

技术原理与创新价值：

创新点1： 高精度测量与引线电阻补偿。RTD测量精度极易受连接导线电阻的影响。UR8LH 模块的核心优势在于支持3线和4线制连接。在3线制下，它通过额外的测量线来补偿引线电阻；在4线制下，则完全消除了引线电阻的影响，实现了实验室级别的测量精度，特别适用于长距离传输或对精度要求极高的场合。创新点2： 低自热效应与卓越稳定性。模块为RTD传感器提供精密的恒定微电流激励。这种低电流设计最大限度地减少了电流流过RTD时产生的焦耳热（自热效应），避免了因自身加热导致的温度测量误差，确保了测量的真实性和长期稳定性。创新点3： 灵活的通道配置与强大诊断。每个通道均可独立配置为不同的RTD类型、接线方式和滤波参数，提供了极大的应用灵活性。同时，模块具备完善的诊断功能，如传感器断线检测、超量程检测等，能及时向控制系统报告故障，提升了整个系统的可靠性和可维护性。

应用案例与行业价值：

某化工厂的反应釜温度监控系统升级中，采用GE UR8LH 模块替换老旧的温度变送器。反应釜内物料的反应温度是产品质量的关键，要求测温精度高、抗干扰能力强。UR8LH 模块通过4线制方式直接连接釜壁上的Pt100 RTD，其高精度和稳定性使得温度控制曲线的波动范围缩小了40%，显著提高了产品转化率的一致性。维护工程师指出：“UR8LH 模块直接集成在PLC机架内，比外挂变送器方案节省了大量空间和布线。它的断线检测功能让我们能第一时间知道传感器故障，避免了因温度信号失效可能导致的严重生产事故。”

相关产品组合方案：

为构建完整的温度监测与控制系统，以下产品与 GE UR8LH 紧密相关：

· •CPU模块： 如IC695CPU315，是系统的运算和控制核心。

· •电源模块： 如IC695PSD040，为机架和模块供电。

· •RTD传感器： 如Pt100铠装热电阻，是信号的来源。

· •模拟量输出模块： 如UR6AH，用于输出控制信号给调节阀或加热器。

· •数字量I/O模块： 如UR6DH，用于处理连锁和报警信号。

· •基板/机架： 如IC695CHS012，用于安装模块。

· •通讯模块： 如IC695ETM001（以太网），用于数据上传。

安装维护与全周期支持：

安装GE UR8LH 模块时，正确接线至关重要。对于高精度要求，强烈推荐使用3线制或4线制接法，并使用匹配的补偿导线或铜导线。所有接线应牢固，并避免与动力电缆平行布线，以减少干扰。日常维护主要是检查端子排连接的紧固性。定期利用标准电阻箱对通道进行校准验证是保持长期精度的好习惯。
