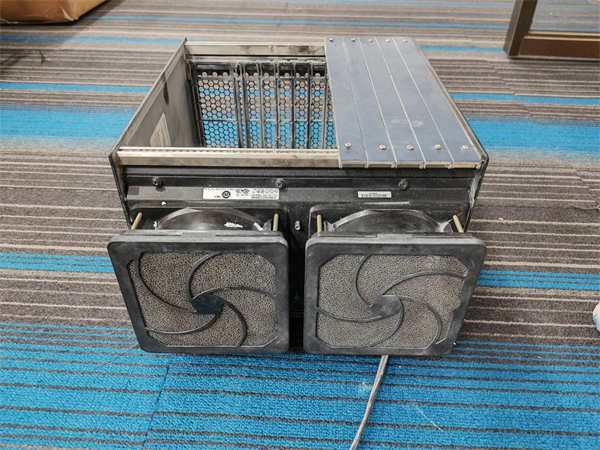

IC698CHS009A GE

GE IC698CHS009A 是通用电气（GE）公司为其PACSystems RX7i系列可编程自动化控制器（PAC）设计的一款热备协调器模块（Hot Standby Coordinator Module）。该模块是构建RX7i高可用性（HA）系统的核心，负责管理互为冗余的两个CPU模块之间的同步与无扰动切换，确保在主控制器故障时，备用控制器能立即接管，实现控制任务的零中断。

应用场景

在半导体芯片制造厂的蚀刻车间，环境要求极为苛刻，生产流程必须7x24小时连续运行，任何意外的控制器停机都将导致整批晶圆报废，损失高达数百万。该车间的环境控制系统（控制温湿度、洁净度）由一对配置为热备冗余的RX7i CPU（如IC698CPE010）控制。连接这两个CPU的 GE IC698CHS009A 热备模块，持续不断地同步着主备CPU的内存数据和程序状态。当主CPU因意外情况（如网络风暴冲击）发生故障时，IC698CHS009A 能在毫秒级内检测到并激活备用CPU，实现控制权的平滑转移，整个切换过程对正在运行的净化空调机组和工艺设备毫无影响，从而保障了生产线的绝对连续运行。

核心参数速览

技术原理与创新价值

创新点1：高速光纤同步与精确状态跟踪。 GE IC698CHS009A 采用专用光纤进行主备CPU间的数据同步，其高速率和高抗干扰性确保了备用CPU的内存映像与主CPU始终保持高度一致。它不仅同步用户数据，还跟踪程序扫描状态，使得备用CPU能在中断点精准接管，实现真正意义上的“无扰动”切换。创新点2：智能故障检测与快速切换逻辑。 该模块持续监测主CPU的“心跳”信号、光纤链路状态以及关键硬件健康状况。一旦检测到主CPU失效或通信中断，它会立即启动切换序列，无需外部干预，自动将控制权移交至已同步就绪的备用CPU，将系统停机风险降至最低。创新点3：简化的工程与维护体验。 在GE的Proficy Machine Edition编程软件中，热备系统的配置被大大简化。工程师只需在软件中启用热备功能并指定IC698CHS009A 模块，大部分的同步和切换逻辑均由模块和固件自动处理，降低了工程复杂性，也方便了后期的系统维护和故障诊断。

应用案例与行业价值

案例：天然气长输管线压缩站控制某跨国天然气长输管线的关键压气站，其核心压缩机组控制系统采用基于 IC698CHS009A 的RX7i热备配置。在一次雷雨天气中，主控制柜附近遭遇雷击，电涌导致主CPU（IC698CPE020）瞬间重启。此时，IC698CHS009A 模块迅速动作，备用CPU在50毫秒内接管了所有控制回路，确保了压缩机转速和出口压力的稳定，管线输气量未受任何影响。站场控制系统工程师表示：“IC698CHS009A 热备系统经受住了极端考验。它的快速切换能力避免了因压缩站意外停机导致的整条管线输气中断，其价值无法用金钱衡量。”

相关产品组合方案

构建一个完整的RX7i热备系统，以下核心组件与 IC698CHS009A 必须协同工作：

· •PACSystems RX7i CPU：如 IC698CPE010 或 IC698CPE020，需要两台构成冗余对。

· •RX7i 机架：如 IC698CHS001 或 IC698CHS100，用于安装模块。

· •电源模块：如 IC698PSD100，为机架供电。

· •I/O 模块：如 IC694ACC300（模拟量输入），通过Genius总线或以太网与CPU通信。

· •同步光纤：专用光纤跳线，连接两个机架上的IC698CHS009A模块。

· •编程软件：Proficy Machine Edition，用于系统组态和编程。

· •远程I/O网络：如Genius Bus 或Profibus-DP，连接分布式I/O。

安装维护与全周期支持
