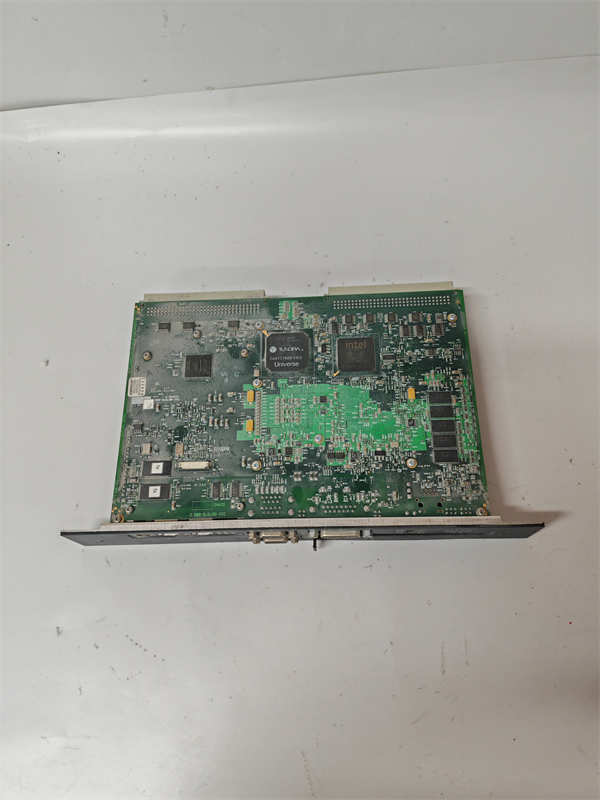

IC698CRE030-DE GE

GE IC698CRE030-DE 是通用电气（GE）公司为其PACSystems RX7i系列可编程自动化控制器（PAC）设计的一款高性能Profibus-DP主站通信模块。该模块作为RX7i控制系统与Profibus-DP现场总线网络之间的网关，允许主控制器与远程I/O站、变频器、智能仪表等众多Profibus从站设备进行高速数据交换，极大地扩展了系统的分布式控制能力。

应用场景

在一座现代化汽车制造厂的喷涂车间，大量的喷涂机器人、传送带定位站和阀门组需要通过总线进行协同控制。车间的核心控制器采用GE RX7i PAC，通过 GE IC698CRE030-DE Profibus-DP主站模块，组建了一个高效的现场总线网络。IC698CRE030-DE 模块周期性地轮询连接在总线上的数十个从站设备，包括机器人的I/O模块、变频器的状态数据以及智能传感器的读数。它确保控制器能够实时获取每个工位的状态，并下发精确的运动和控制指令。这种架构显著减少了系统布线复杂度，提高了抗干扰能力，并使得新增设备能够便捷地接入网络，满足了柔性生产线对可扩展性和可靠性的高要求。

核心参数速览

技术原理与创新价值

创新点1：高性能的DP主站协议栈。 GE IC698CRE030-DE 模块内部集成了完整的Profibus-DP主站协议栈，能够自动管理总线上的所有从站设备。它负责执行主-从轮询、数据交换、诊断信息收集以及总线参数配置，将复杂的通信过程封装成简单的数据映射，使工程师可以像访问本地I/O一样方便地使用总线设备。创新点2：灵活的组态与强大的诊断能力。 该模块可通过GE的Proficy Machine Edition软件进行直观配置。用户可以使用GSD文件轻松集成第三方从站设备。模块提供详细的诊断信息，包括从站状态、通信错误和网络负载情况，帮助快速定位和排除故障，大大减少了系统调试和维护时间。创新点3：与RX7i系统的深度无缝集成。 IC698CRE030-DE 并非独立的网关，而是作为RX7i机架的一个智能模块。它通过高速背板与CPU交换数据，延迟极低。所有的Profibus从站I/O数据都直接映射到控制器的I/O映像表中，确保了控制程序对现场数据访问的实时性和一致性。

应用案例与行业价值

案例：水处理厂加药系统总线改造某市政污水处理厂的加药系统原采用硬接线连接，布线复杂，故障排查困难。改造中，采用RX7i PAC作为主站，增加 IC698CRE030-DE 模块组建Profibus-DP网络。现场的计量泵变频器、流量计、pH计等智能设备作为从站接入网络。IC698CRE030-DE 模块稳定运行，实时传输控制指令和过程数据。厂内工程师反馈：“IC698CRE030-DE 模块的引入，使我们的接线工作量减少了70%以上。现在可以在中控室直接读取所有仪表参数和变频器状态，实现了加药的精确自动控制，维护效率也显著提升。”

相关产品组合方案

构建一个完整的Profibus-DP网络系统，以下组件常与 IC698CRE030-DE 协同工作：

· •PACSystems RX7i CPU：如 IC698CPE010 或 IC698CRE020，系统控制核心。

· •RX7i 机架与电源：如 IC698CHS001 机架和 IC698PSD100 电源。

· •Profibus 从站设备：如西门子、ABB等品牌的远程I/O站、变频器、驱动器。

· •Profibus 电缆与连接器：专用屏蔽双绞线缆和9针D型连接器。

· •编程与组态软件：Proficy Machine Edition，用于硬件组态和编程。

· •GSD 文件：各从站设备的设备描述文件，用于导入组态软件。

· •网络诊断工具：如Profibus总线诊断器，用于网络调试和维护。

安装维护与全周期支持

GE IC698CRE030-DE 模块的安装需在系统断电后进行。将其插入RX7i机架的指定槽位并锁紧。Profibus网络需使用专用电缆按总线型拓扑连接，并在网络两端安装终端电阻。上电后，需通过Proficy Machine Edition软件导入从站GSD文件，完成硬件组态和参数设置。日常维护主要是检查模块通信指示灯状态，定期使用软件查看网络诊断信息，确保连接可靠。
