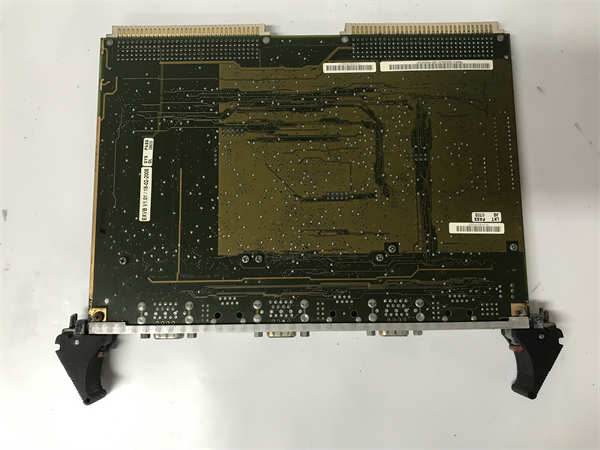

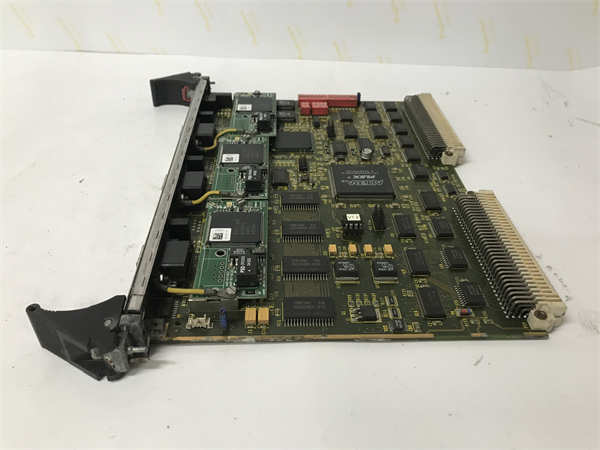

GE EVPBDP0001 EVPBDP032

GE EVPBDP0001 和 EVPBDP032 是通用电气（GE）公司为其VersaMax系列模块化I/O系统生产的两款电源分配板（或称背板）。其中，EVPBDP032 很可能是EVPBDP0001 的一个特定版本或与特定机架型号（如IC693CHS032）配套的部件号。该组件是VersaMax机架的物理和电气核心，为插入机架的所有I/O模块、通信模块和CPU模块提供机械安装底座、模块间内部电气连接以及来自外部电源的分布式直流电源。

应用场景

在汽车制造厂的焊接生产线中，多个分布式VersaMax I/O站被安装在靠近机器人焊钳的位置，用于采集传感器信号（如零件到位检测）和控制执行机构（如焊钳电磁阀）。每个I/O站的核心是一个VersaMax机架，其内部安装了GE EVPBDP032 电源分配板。外部24V直流电源接入分配板后，板上的精密电源分配网络将稳定的+5V和+3.3V等电压通过背板连接器输送至每个插槽。当机器人控制器通过网络下达焊接指令时，机架内的数字量输出模块从背板获得所需电力，驱动对应的电磁阀动作。EVPBDP032 背板确保了所有模块供电电压的稳定和纯净，其低阻抗设计防止了因大电流开关（如继电器模块吸合）引起的电压跌落，保障了整个I/O站的可靠运行，从而实现了焊接流程的精准控制。

核心参数速览

技术原理与创新价值

创新点1：精密的电源分配与噪声抑制。GE EVPBDP032 并非简单的导线集合，而是一个经过精心设计的电源分配网络（PDN）。它采用多层电路板设计，内含大面积的电源层和接地层，以提供极低的分布电感和电阻。板上通常部署了去耦电容阵列，能有效滤除模块工作时产生的高频噪声，并为瞬间大电流需求（如模块同时启动）提供本地能量缓冲，确保供给每个模块的电源电压稳定、纹波极小，这是I/O系统长期稳定运行的基础。创新点2：高可靠性的机械与电气连接。背板上的连接器采用高耐久性设计，确保与I/O模块的金手指接触可靠，抵抗振动和插拔磨损。背板总线（数据通路）的布线经过阻抗控制和等长优化，减少了信号反射和时序偏差，保证了模块与CPU或通信适配器之间数据通信的完整性。创新点3：模块化与可扩展性。EVPBDP0001/EVPBDP032 是VersaMax系统模块化架构的基石。用户可以根据实际I/O点数需求，选择不同槽数的机架（均配备相应的电源分配板）。这种设计提供了极大的灵活性，允许系统从小规模开始，随需求增长而轻松扩展，保护了用户的投资。

应用案例与行业价值

案例：水处理厂加药单元分布式控制改造某水厂将加药单元的硬接线控制改造为基于VersaMax的分布式PLC系统。一个8槽VersaMax机架（内置EVPBDP032）被安装在加药间，容纳了模拟量输入模块（读取pH值）、模拟量输出模块（控制计量泵）和数字量模块（监控液位开关）。EVPBDP032 背板为这些模块提供了稳定、无干扰的工作环境。自控工程师反馈：“VersaMax系统特别是其背板的可靠性，使我们省去了传统方案中为每个信号类型配置隔离器的麻烦。系统集成度高，接线简洁，调试以来从未因电源或通信问题发生故障，维护量极低。”

相关产品组合方案

构建一个完整的VersaMax I/O站，以下组件与 EVPBDP032/EVPBDP0001 协同工作：

· •VersaMax 机架外壳：如IC693CHS016（16槽机架），提供物理保护。

· •电源模块：如IC693PWR321（外部24V DC转背板电源）。

· •CPU模块：如IC200CPU001（本地控制器）或通信接口模块（如IC693BEM331用于远程IO）。

· •I/O 模块：各种数字量（IC200MDL240）和模拟量（IC200ALG264）模块。

· •端子板：用于现场信号接线。

安装维护与全周期支持

GE EVPBDP032/EVPBDP0001 作为机架的核心部件，通常与机架外壳一体供货。安装时，只需将机架固定在柜内，连接好外部电源线，然后依次插入所需模块即可。日常维护主要是保持机架通风良好、定期清洁灰尘、检查外部电源连接是否牢固。
