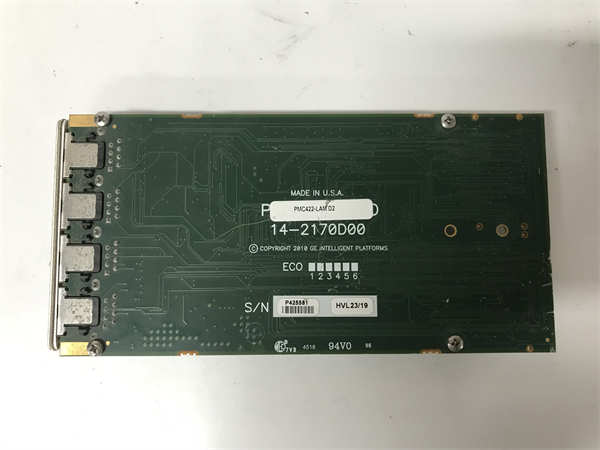

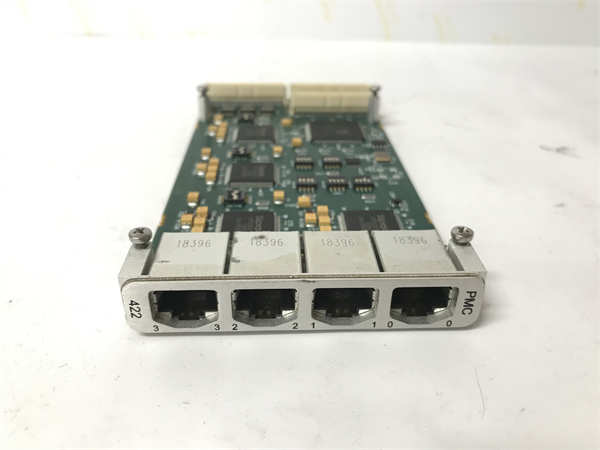

GE PMC422-LAM D2

GE PMC422-LAM D2 是通用电气（GE）公司（现可能归属于艾默生 Emerson）生产的一款高性能四轴运动控制模块。该模块通常作为可编程自动化控制器（如GE的RX3i系列）的扩展功能卡，通过高速实时运动控制网络（如SERCOS接口）连接和驱动多个伺服驱动器，实现对四台伺服电机的精确位置、速度、转矩控制以及多轴间的复杂联动（如直线/圆弧插补），适用于需要高精度、高动态响应多轴协同作业的自动化设备。

应用场景

在一台高端五轴数控加工中心中，需要精确控制工作台的X、Y、Z直线运动以及主轴的A、C回转运动，以实现复杂曲面零件的铣削加工。GE PMC422-LAM D2 运动控制模块被安装在机床数控系统的PAC（如RX3i）机架内。其四个运动控制通道通过光纤SERCOS环网分别连接至驱动X、Y、Z、A轴的伺服驱动器。当CAM软件生成刀具路径G代码后，主控制器将轨迹数据传递给PMC422-LAM D2。该模块内部的专用运动处理器实时计算每个轴的精确定位指令，并进行四轴联动插补运算，确保刀具尖端相对于工件始终沿预定轨迹高速、平稳运动，同时保持恒定的线速度与切削力，从而加工出高精度、高表面质量的复杂零件。

核心参数速览

技术原理与创新价值

创新点1：硬实时SERCOS网络与高同步精度。GE PMC422-LAM D2 的核心优势在于其对SERCOS（Serial Real-time Communication System）协议的支持。SERCOS是一种专为运动控制设计的硬实时光纤网络，具有极高的通信速率（如100 Mbps）和极低的抖动（微秒级）。它通过精确的时钟同步机制，确保所有连接在环网上的伺服驱动器能在同一时刻接收到新的运动指令，从而实现真正的多轴同步运动，这对于高精度的插补轨迹控制至关重要。创新点2：强大的集成运动控制引擎。该模块内置专用的数字信号处理器（DSP）或FPGA，专门负责运动轨迹规划、插补计算和伺服环路控制（位置环、速度环）。这种硬件加速处理方式将复杂运动计算任务从主CPU中卸载出来，保证了控制周期的确定性和高速性，能够处理诸如电子齿轮、电子凸轮、多轴插补等高级运动功能。创新点3：无缝集成于PAC平台与简化开发。作为GE PAC系统（如RX3i）的一个功能模块，PMC422-LAM D2 可以无缝集成到统一的编程环境（如Proficy Machine Edition）中。工程师可以使用熟悉的梯形图、结构化文本等IEC 61131-3语言编写逻辑，并调用预定义的运动控制功能块来配置复杂的运动序列，大大简化了多轴运动控制系统的开发、调试和维护流程。

应用案例与行业价值

案例：半导体引线键合机运动系统性能提升某半导体设备制造商在其新一代引线键合机中采用基于GE PMC422-LAM D2 的运动控制系统，控制焊头的X-Y高速定位平台和Z向压力控制轴。PMC422-LAM D2 通过SERCOS III网络以4kHz的循环速率与伺服驱动器通信，实现了焊头每秒超过10个点的高速、高精度（微米级）跳跃定位。其精准的电子凸轮功能确保了在焊点处的Z轴压力曲线完全符合工艺要求。设备研发总监反馈：“PMC422-LAM D2 模块的硬实时性能和极高的同步精度，是我们实现超高吞吐量和焊接良率的关键。其与RX3i PAC的无缝集成，也让我们在同一个平台上高效地完成了逻辑、视觉和运动的复杂协同控制，开发周期缩短了约30%。”

相关产品组合方案

构建完整的运动控制系统，以下组件与 PMC422-LAM D2 协同工作：

· •PAC 控制器：如RX3i 系列CPU（如CPE305），系统主控。

· •伺服驱动器：支持SERCOS接口的伺服驱动器（如Emerson的S-Drive系列）。

· •伺服电机：高精度伺服电机，配套高分辨率编码器。

· •SERCOS 网络组件：光纤、SERCOS主站卡（如已集成在模块内）、终端电阻。

· •编程软件：Proficy Machine Edition，用于逻辑和运动编程。

· •人机界面：QuickPanel 或Cimplicity HMI，用于操作和监控。

安装维护与全周期支持

GE PMC422-LAM D2 的安装与调试需由专业运动控制工程师执行。在系统断电后，将模块插入PAC机架的指定运动控制槽位。连接SERCOS光纤环网时需注意光纤头的清洁和环网的完整性（需构成闭环）。上电后，在编程软件中扫描SERCOS网络，配置各驱动器的参数和运动轴属性。日常维护主要是定期检查SERCOS光纤连接是否可靠、监听模块风扇运行情况，并利用软件监控各轴跟随误差和状态字。
