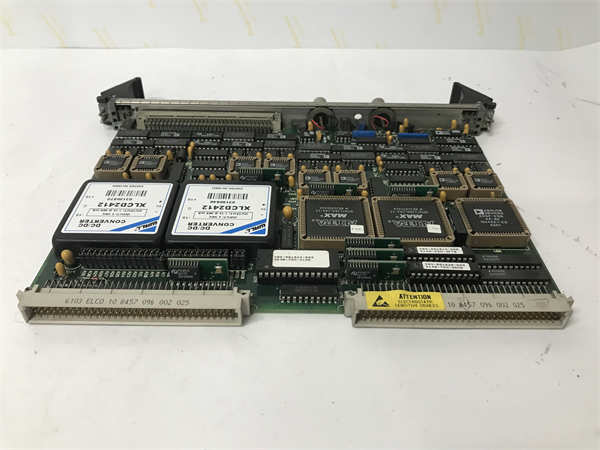

GE VMIVME-4140

GE VMIVME-4140 是通用电气（GE）公司生产的一款用于VME总线系统的模拟量输出（AO）模块。该模块是GE VMIC产品家族的重要成员，负责接收来自VME主控制器（如单板计算机）的数字指令，并将其转换为高精度的模拟电压或电流信号，用于连续控制现场的执行机构，如调节阀、变频器、伺服驱动器等，是实现过程自动化和精密运动控制的关键接口。

应用场景

在大型化工厂的反应釜温度控制系统中，需要通过调节蒸汽管路上的气动薄膜调节阀的开度来控制进入反应釜的蒸汽流量，从而精确维持釜内温度。GE VMIVME-4140 模拟量输出模块被安装在中央控制室的VME机柜中。其一个输出通道通过屏蔽电缆连接至调节阀附带的电气阀门定位器。上位控制算法（如PID控制器）根据温度设定值与测量值的偏差，计算出所需的阀门开度（0-100%），并将对应的数字量（如0-4095）写入VMIVME-4140 模块的指定通道。模块内部的高精度数模转换器（DAC）将该数字量转换为一个标准的4-20mA模拟电流信号输出。阀门定位器接收到此电流信号后，驱动调节阀动作到相应的开度位置。VMIVME-4140 模块的高输出精度和稳定性，确保了阀门控制的线性度和重复性，对维持化学反应过程的平稳和安全至关重要。

核心参数速览

技术原理与创新价值

创新点1：高精度数模转换与低噪声输出驱动。GE VMIVME-4140 的核心在于其采用的高分辨率（如16位）数模转换器（DAC）和精密的输出驱动电路。16位的分辨率意味着它能将数字指令转换为超过65,000个离散的模拟电平，提供了极其平滑和精确的输出控制。其输出放大器经过精心设计，具有低偏移、低噪声和高输出驱动能力，确保模拟信号在长距离传输后仍能保持精度，并能直接驱动诸如阀门定位器等负载。创新点2：全面的通道隔离与抗干扰设计。模块的每个输出通道之间以及所有通道与VME总线之间都实现了电气隔离。这种设计有效防止了因地电位差、共模电压或某一通道故障产生的高电压窜入其他通道或VME背板，保护了系统的其他部分。同时，隔离也切断了噪声的传播路径，确保了在嘈杂的工业环境中输出信号的纯净度。创新点3：双缓冲DAC与同步输出能力。VMIVME-4140 可能采用双缓冲DAC架构。主控制器可以先将新的输出值写入每个通道的缓存寄存器，然后通过一个统一的命令（如写一个特定地址）同时更新所有通道的DAC输出。这种机制确保了多通道输出的高度同步性，对于需要多个执行器协同动作的复杂控制场合（如多轴运动控制）至关重要。

应用案例与行业价值

案例：钢铁厂连铸机结晶器液位控制精度提升某钢铁厂连铸机的结晶器液位控制系统，原使用模拟控制器控制塞棒开口，液位波动较大，影响铸坯质量。升级为基于VME的数字化控制系统后，采用GE VMIVME-4140 模块输出4-20mA信号驱动电液伺服阀，精确控制塞棒动作。VMIVME-4140 的16位高分辨率使得对伺服阀的控制极其精细，其快速的更新速率和稳定的输出特性，使系统能够对液位的微小变化做出快速而平稳的响应。自控工程师反馈：“VMIVME-4140 模块的引入是液位控制精度提升的关键。其卓越的同步性（当用于多流连铸时）和长期运行的稳定性，使结晶器液位波动范围缩小了约60%，显著提升了铸坯的表面质量和内部致密度。”

相关产品组合方案

构建完整的模拟量控制回路，以下组件与 VMIVME-4140 协同工作：

· •VME 主控制器：如VMIVME-25xx 系列单板计算机，执行控制算法。

· •VME 机箱与背板：提供模块安装平台和VME总线。

· •现场执行器：调节阀（带定位器）、变频器、伺服驱动器、I/P转换器。

· •模拟量输入模块：如VMIVME-41xx 系列，用于采集反馈信号（如实际阀位）。

· •信号调理与保护：信号隔离器、浪涌保护器。

· •系统软件：实时操作系统（如VxWorks）及设备驱动程序。

安装维护与全周期支持

GE VMIVME-4140 的安装需由专业人员在系统断电下操作。将其插入VME机箱的空闲插槽并锁紧。接线时，需使用屏蔽双绞线，并将屏蔽层在控制柜侧单点接地。对于电流输出模式，需确保负载电阻在允许范围内。上电后，需通过主控制器软件配置模块的基地址、输出范围（如4-20mA）等参数。日常维护主要是定期检查输出电压/电流值是否准确（可用高精度万用表校准）、检查接线端子是否松动、清洁模块表面。
