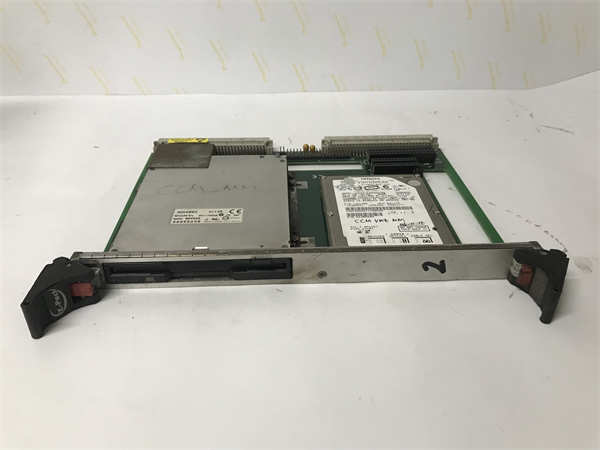

GE VMIVME-7452

GE VMIVME-7452 是通用电气（GE）公司生产的一款用于VME总线系统的多端口串行通信接口模块。该模块属于GE VMIC产品家族，提供多个独立的串行通信端口，支持RS-232、RS-422和RS-485等标准，用于连接PLC、变频器、智能仪表、条形码阅读器等具有串行接口的工业设备，是实现VME系统与现场设备数据交换的关键通信网关。

应用场景

在大型水处理厂的分布式SCADA系统中，中央控制室的VME主计算机需要实时采集遍布厂区的数十个PLC子站和智能仪表（如流量计、水质分析仪）的数据。这些设备大多配备RS-485接口，并采用Modbus RTU协议。GE VMIVME-7452 串行通信模块被安装在中央机房的VME机架内。其四个串行端口通过软件配置为RS-485模式，每个端口以多滴方式连接多个PLC或仪表，组建多个独立的Modbus网络。VME主计算机通过VMIVME-7452 模块周期性地轮询每个网络节点，采集设备状态和工艺参数（如水泵启停、管道流量、pH值），并将控制指令（如阀门开度）下发至现场设备。其端口的电气隔离和抗干扰设计，确保了在长距离电缆传输和恶劣工业电磁环境下通信的可靠性，实现了全厂生产数据的集中监控和优化调度。

核心参数速览

技术原理与创新价值

创新点1：灵活的多协议端口与软件配置。GE VMIVME-7452 的核心优势在于其端口的灵活性。每个通信端口可以通过软件指令独立配置为RS-232（点对点）、RS-422（差分点对点）或RS-485（差分多点网络）模式，无需更改硬件跳线。这种“一板多用”的特性极大地简化了库存和工程管理，使同一块模块能够适应不同现场设备的接口要求，提供了极大的布线灵活性。创新点2：强大的电气隔离与通信可靠性。模块在每个串行端口和VME总线之间采用了高质量的光电隔离技术。这有效消除了由长电缆传输、地电位差和现场设备引入的共模干扰和浪涌冲击，防止其损坏昂贵的VME主系统。同时，RS-422/485采用的差分信号传输方式本身具有更强的抗共模噪声能力，结合隔离设计，确保了在复杂工业环境下的高通信可靠性。创新点3：高效的DMA传输与CPU负载优化。VMIVME-7452 支持通过VME总线的DMA（直接内存访问）方式进行数据块传输。当收到大量数据时，模块可以无需主CPU频繁干预，直接将数据写入系统内存的指定区域，极大减轻了CPU的通信处理负担，使其能更专注于控制算法和逻辑运算，提升了整个VME系统的实时性能和吞吐量。

应用案例与行业价值

案例：天然气管道站场数据采集与设备控制某天然气长输管道的压气站，需要监控压缩机组的运行状态并控制辅助系统。站控系统采用VME架构，通过GE VMIVME-7452 模块连接压缩机控制单元（RS-485 Modbus）、燃气发电机控制器（RS-232）和气象站（RS-422）。VMIVME-7452 的多个独立端口和协议兼容性，使得一套主系统能够同时与三种不同接口协议的设备稳定通信。其宽温特性和隔离能力，适应了压气站昼夜温差大和电气干扰强的环境。站场工程师反馈：“VMIVME-7452 模块运行五年无故障，其灵活的端口配置使我们无需为不同协议的设备准备多种通信卡，简化了维护，降低了备件成本，通信稳定性完全满足安全生产要求。”

相关产品组合方案

构建完整的VME串行通信系统，以下组件与 VMIVME-7452 协同工作：

· •VME 主计算机：如VMIVME-75xx 系列单板计算机，系统核心。

· •VME 机箱与背板：提供安装平台和VME总线。

· •现场设备：PLC、变频器、智能仪表、触摸屏、串行打印机等。

· •通信电缆：屏蔽双绞线（用于RS-485/422），注意终端电阻匹配。

· •协议转换网关：（如需要）将其他协议（如PROFIBUS）转换为串行协议。

· •系统软件：实时操作系统（如VxWorks）及串口驱动程序、通信协议栈（如Modbus）。

安装维护与全周期支持

GE VMIVME-7452 的安装需在系统断电下进行。将其插入VME机箱的空闲插槽并固定。连接串行电缆时，需根据配置的接口类型（RS-232/422/485）正确连接Tx、Rx、GND等信号线，对于RS-485网络，需在总线两端安装终端电阻。上电后，通过主计算机的软件配置每个端口的协议、波特率、数据格式等参数。日常维护主要是定期检查通信连接是否可靠、观察端口状态指示灯、利用软件工具监测通信误码率。
