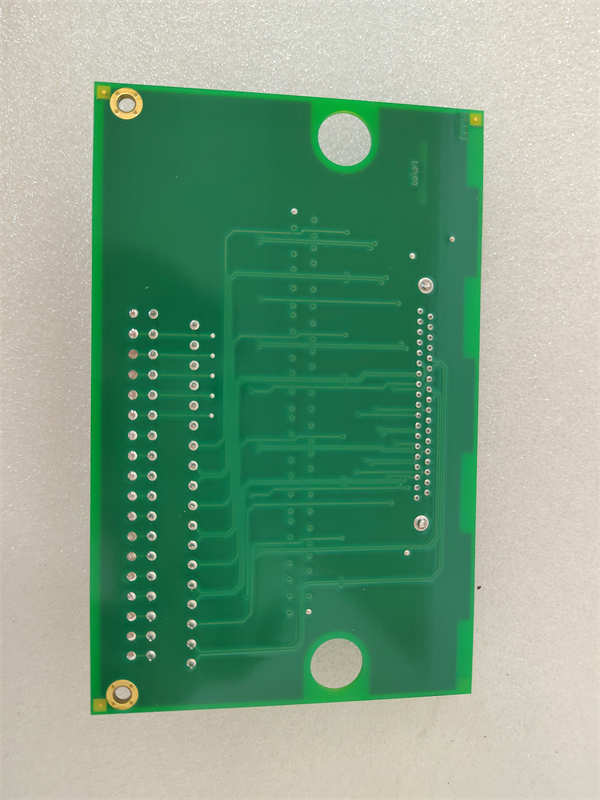

IS200SRTDH2ACB GE

GE IS200SRTDH2ACB是美国通用电气（GE）公司为其Mark VI燃气轮机和蒸汽轮机控制系统专门设计的一款RTD（电阻温度探测器）输入信号调理端子板。该模块是Mark VI I/O包的关键组成部分，负责为控制系统提供高精度、高可靠性的温度信号采集与调理功能，主要用于监测轴承温度、燃气轮机排气温度等关键工艺参数。

应用场景：

在一座联合循环电站的9F级燃气轮机中，轮机轴承的温度是关乎设备安全运行的最重要参数之一。任何异常的温升都可能预示着润滑失效或机械故障，如不及时处理将导致 catastrophic 的轴承损坏甚至机组毁坏。在这里，多支三线制PT100 RTD温度传感器被安装在轴承座上，它们的信号线最终连接到位于控制柜内的GE IS200SRTDH2ACB端子板上。该板卡为每支RTD提供稳定的激励电流，并精确测量其电阻变化，将微弱的电阻信号转换为高精度的数字量，通过背板总线实时传送给Mark VI控制器。控制系统根据这些来自IS200SRTDH2ACB的精准温度数据，执行报警、启动辅助油泵甚至紧急停机等逻辑，是保障这台价值数千万美元的大型旋转设备安全运行的“温度哨兵”。

核心参数速览：

技术原理与创新价值：

创新点1：专为高噪声环境优化的信号调理技术。燃气轮机控制柜内电磁环境复杂，GE IS200SRTDH2ACB板卡的设计重点在于其高抗干扰能力。它采用了精密的恒流源电路、高共模抑制比的测量放大器和高效的滤波算法，能够从强电磁干扰中准确提取出微弱的RTD电阻变化信号，确保了温度测量的稳定性和准确性，这对于基于温度进行关键保护决策的系统至关重要。创新点2：高效的通道密度与可维护性设计。该端子板在紧凑的尺寸内提供了多路RTD输入通道，优化了控制柜的空间利用。其可插拔的端子块设计，使得在现场进行接线或更换传感器时，无需触动整个板卡，大大简化了维护工作，并减少了因操作不当导致板卡损坏的风险。创新点3：深度集成于Mark VI系统诊断框架。IS200SRTDH2ACB并非一个独立的采集单元，它深度集成于Mark VI系统的诊断体系中。板卡本身和Mark VI控制器能够对RTD回路进行持续的断线检测，并能将板卡自身的健康状态（如电源异常、内部故障）通过系统网络上报给操作员站，使运维人员能够实现预测性维护，提前发现潜在故障。

应用案例与行业价值：

某沿海地区一台GE 9E型燃气轮机在运行多年后，其控制系统部分I/O模块出现老化。在进行预防性维护时，厂方采购了GE IS200SRTDH2ACB等备件对原有模块进行更换。更换后，机组排气温度测点的信号波动明显减小，测量值更加稳定可靠。这使得控制系统能够更精确地计算性能效率，并更可靠地执行温度保护逻辑。维护工程师指出：“使用原装IS200SRTDH2ACB模块确保了与我们Mark VI系统的完美兼容，其测量精度和稳定性与原装系统一致，为我们机组的长期安全稳定运行提供了保障。”

相关产品组合方案

1. 1.GE IS200ERTDH2A： 用于热电偶（T/C）输入的信号调理端子板，与IS200SRTDH2ACB互补，用于不同类型的温度测量。

2. 2.GE IC200SRTDH2A： 可能为后续系列（如Mark VIe）的类似RTD输入模块。

3. 3.GE 原装PT100 RTD传感器： 与IS200SRTDH2ACB配套使用的现场传感元件，建议使用高质量传感器以保证整体测量精度。

4. 4.GE Mark VI 控制器（如VMIC板卡）： 系统的核心处理单元，处理来自IS200SRTDH2ACB的温度数据。

5. 5.GE HMI 操作员站（如CIMPLICITY）： 用于显示IS200SRTDH2ACB采集的温度数据、报警信息。

6. 6.GE 电源模块（如IS200系列配套）： 为整个Mark VI机架提供稳定电源。

7. 7.GE 系统工具软件（如ToolboxST）： 用于对Mark VI系统进行组态、调试和诊断，包括对IS200SRTDH2ACB的配置。

安装维护与全周期支持

GE IS200SRTDH2ACB模块的安装需要由熟悉Mark VI系统的技术人员操作。模块需正确插入VME机架的指定槽位，并通过可插拔端子排连接现场RTD信号线，接线时需严格按照三线制接法以确保精度。在系统上电前，需通过ToolboxST软件对相应的I/O通道进行组态，指定RTD类型、量程等参数。
