IS220PRTDH1BC 336A5026ADP13 GE

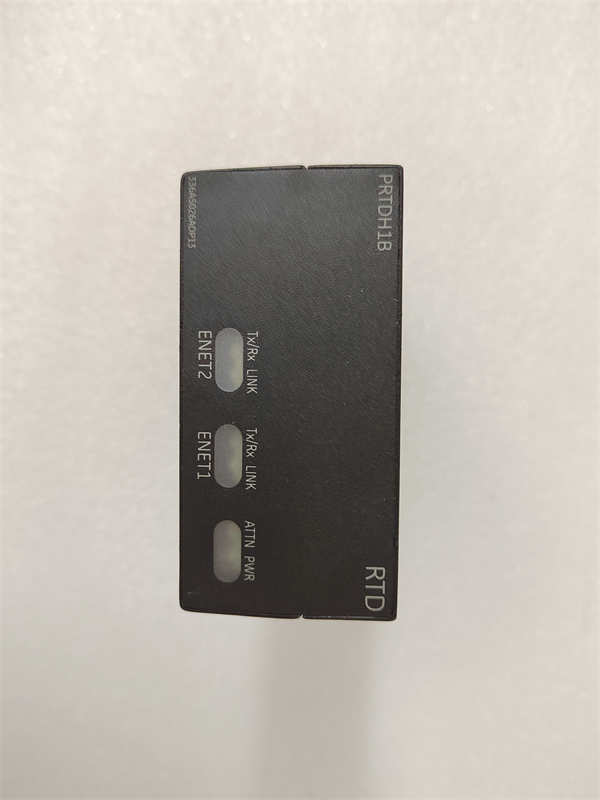

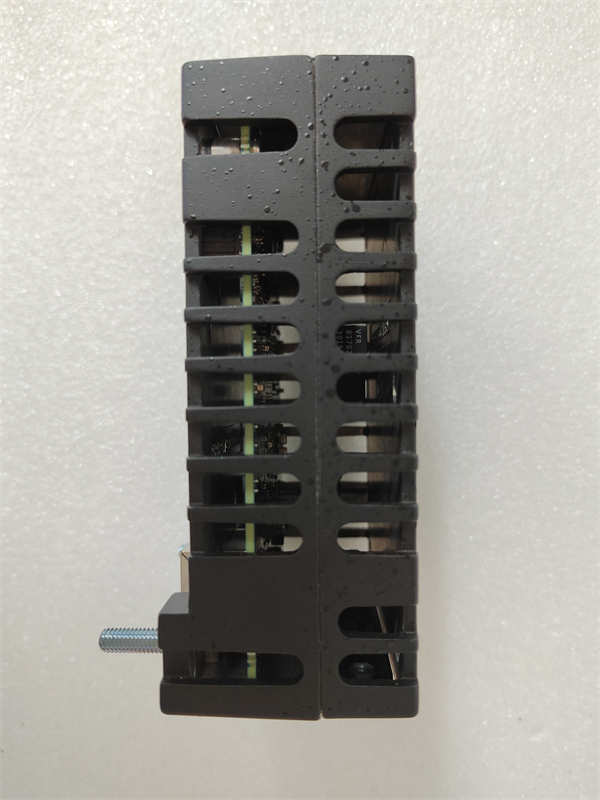

GE IS220PRTDH1BC（部件号：336A5026ADP13）是美国通用电气（GE）公司为其Mark VIe涡轮机控制系统设计的一款高性能RTD（电阻温度探测器）输入模块。该模块是Mark VIe I/O包的重要组成部分，与专用的端子板（PDB）配合使用，负责对来自三线制RTD的温度信号进行高精度采集、调理和数据处理，是燃气轮机、蒸汽轮机等关键旋转设备温度监测和保护系统的“前沿哨所”。

应用场景：

在一座联合循环电厂的9HA.01型燃气轮机中，透平轴承和排气温度的精确监测直接关系到整台机组的安全性与效率。这些关键点的温度通过铂电阻温度计（PT100 RTD）进行测量，其信号传输至控制柜内的GE IS220PRTDH1BC模块。该模块不仅将微小的电阻变化转换为高精度的数字温度值，更通过其内部强大的诊断功能，持续监测RTD回路是否出现断线、短路等故障。当控制系统基于这些精准的温度数据，预测到潜在的过热风险时，能够提前发出预警或执行保护动作，防止灾难性设备损坏的发生。IS220PRTDH1BC的可靠性与精度，是保障这台尖端机组实现高可用率、高效运行的基础。

核心参数速览：

技术原理与创新价值：

创新点1：模块化分离设计与高通道密度。GE IS220PRTDH1BC采用了Mark VIe系统的典型设计：将信号处理核心（本模块）与现场接线端子（PDB端子板）分离。这种设计允许在不需要更换昂贵信号处理模块的情况下，即可进行现场接线维护或更换端子板。同时，模块本身可以实现更高的通道密度，优化机柜空间。创新点2：先进的信号调理与强大的内置诊断。该模块采用高精度的模数转换器和稳定的激励源，确保温度测量精度。其创新价值更体现在全面的诊断能力上：除了常规的RTD断线、短路检测外，它还能监测模块自身的健康状态，如电源异常、内部通信错误等，并将这些诊断信息实时上传至控制器，实现模块级的预测性维护，极大提升了系统的可维护性和可用性。创新点3：无缝集成于Mark VIe安全生命周期。IS220PRTDH1BC作为Mark VIe系统的一部分，其配置、参数设置和诊断都可通过GE的专用工程工具（如ToolboxST）进行集中管理。这确保了在安全仪表功能（SIF）的应用中，能够满足功能安全标准对模块参数、审计跟踪和验证测试的要求，便于实现SIL认证。

应用案例与行业价值：

某天然气压缩站的燃气轮机驱动机组，其Mark VIe控制系统使用GE IS220PRTDH1BC模块监测各级缸体温度和轴承温度。在一次例行巡检中，控制系统报警显示用于监测#2轴承温度的IS220PRTDH1BC模块通道信号异常波动。经检查，并非轴承本身问题，而是RTD至模块的接线在端子处出现松动。由于IS220PRTDH1BC的高灵敏度和诊断能力，在故障扩大前发现了隐患。维护人员迅速紧固接线，避免了因信号丢失可能导致的机组误停机，保障了天然气管线的连续稳定输送。这次事件凸显了IS220PRTDH1BC在预防非计划停机方面的重要价值。

相关产品组合方案

1. 1.GE IS200TPROH1C： 与IS220PRTDH1BC配套使用的端子板（PDB），提供现场接线接口。

2. 2.GE IC200PRTDH1B： Mark VIe系统的控制器，处理来自IS220PRTDH1BC的温度数据。

3. 3.GE IS220PDAH1B： 数字量输入模块，用于采集开关状态信号，与IS220PRTDH1BC同属I/O包。

4. 4.GE IS220PTURH1B： 热电偶输入模块，用于测量更高温度（如透平排气温度）。

5. 5.GE 高质量三线制PT100 RTD： 推荐使用的原装或认证传感器，确保信号源准确可靠。

6. 6.GE EX2100e： 励磁系统，是涡轮控制的一部分，与Mark VIe系统协同工作。

7. 7.GE ToolboxST： 系统组态、调试和诊断的核心软件工具，用于管理IS220PRTDH1BC模块。

安装维护与全周期支持

GE IS220PRTDH1BC模块的安装需由专业人员进行。模块需正确插入Mark VIe I/O包机架的指定槽位，并确保与其配套的PDB端子板通过内部线缆可靠连接。现场RTD传感器的三根引线必须严格按照对应标识接入PDB端子板。上电前，需使用ToolboxST软件对模块进行组态，包括设置RTD类型、温度单位、滤波参数等。
