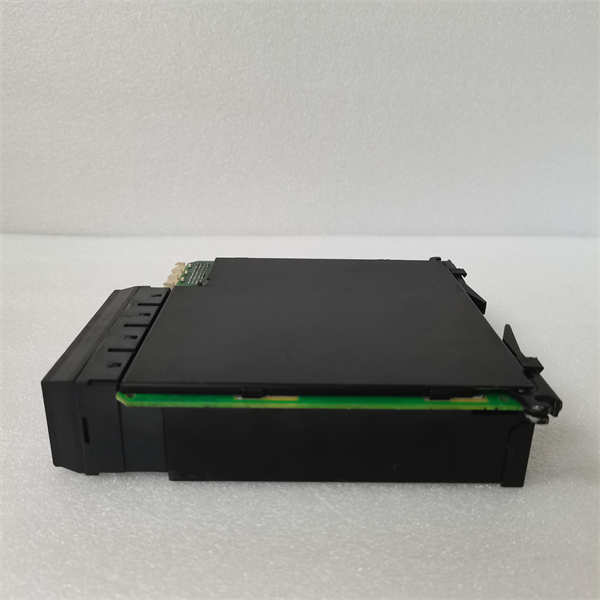

GE UR6AH

GE UR6AH是美国通用电气（GE）生产的Multilin™ UR系列（Universal Relay）中的一款集保护、控制、监测和通信功能于一体的多功能数字式继电器。该装置设计灵活，可通过软件配置实现多种保护功能，广泛应用于中低压配电系统的馈线、电机、变压器等一次设备的综合保护。

应用场景：

在一座大型化工厂的10kV配电系统中，为厂区供电的进线回路需要可靠的保护，以防止因过载、短路等故障导致全厂停电。GE UR6AH继电器安装于该进线开关柜上，实时监测电流、电压。当下游发生短路故障时，UR6AH能精确识别故障类型和位置，并在毫秒级时间内发出跳闸指令，切断故障回路，保障了上级电网的稳定和工厂其他非故障区域的正常供电。同时，它通过以太网将事件记录和波形数据上传至后台监控系统，帮助运维人员快速分析事故原因。

核心参数速览

技术原理与创新价值

创新点1：全可配置的灵活保护平台。UR6AH的核心优势在于其灵活性。用户无需更换硬件，仅需通过GE的Enervista™ UR Setup软件即可灵活配置所需的保护功能（如方向性过流、热过载等），使其能够适应从简单馈线到复杂电机等多种应用场景，大大减少了备件种类和库存成本。创新点2：强大的集成诊断与事件记录能力。该装置内置高分辨率故障录波功能，能够记录故障发生前后多个周波的电流、电压波形，并生成包含时间戳的详细事件顺序记录（SOE）。这为故障后的快速分析和定位提供了无可替代的数据支持，极大缩短了停电时间。创新点3：开放的通信与系统集成。UR6AH支持多种国际标准的通信协议（如Modbus, DNP3.0, IEC 61850可选），可以无缝集成到现有的SCADA、DCS或电力监控系统中，实现远程监控、数据采集和定值修改，为构建智能化配电网络奠定了基础。

应用案例与行业价值

案例：市政水泵站高压电机综合保护与控制。某市政水务公司的关键水泵站，其核心设备是6kV高压电机。原电磁式继电器功能单一且无法远程监控。改造采用GE UR6AH作为电机的综合保护和控制单元。UR6AH不仅提供了精确的过载、堵转、不平衡等保护，还利用其内置的PLC逻辑功能，实现了电机的直接启动控制，省去了外部分立控制元件。运维人员现在可以从中心控制室实时监控电机运行状态，实现了无人值守。该项目提高了供水系统的可靠性，并降低了运维成本。

相关产品组合方案

1. 1.UR系列其他型号：如UR5AH（基础功能）、UR7AH（更高级功能），可根据需求选择。

2. 2.Enervista™ UR Setup 软件：用于配置、监控和诊断UR6AH的必备PC软件。

3. 3.GE 电流互感器 (CT) 和电压互感器 (PT)：为UR6AH提供准确的输入信号。

4. 4.GE 配电自动化解决方案：如D20 Line Distance Relay，与UR6AH协同构建完整的配电保护系统。

5. 5.通信模块：如IFM接口模块，用于扩展UR6AH的通信能力。

6. 6.测试设备：如GE MPD多功能测试仪，用于对UR6AH进行现场校验。

安装维护与全周期支持

GE UR6AH采用标准的盘柜开孔安装，接线需遵循电力二次回路设计规范，确保CT/PT回路不得开路/短路。日常维护主要是通过前面板液晶屏查看实时运行数据、告警信息，或通过Enervista软件进行远程状态监测和定值管理。定期检修时，可利用测试设备对UR6AH的保护功能进行校验，确保其动作准确性。装置本身具有高可靠性，平均无故障时间长。
