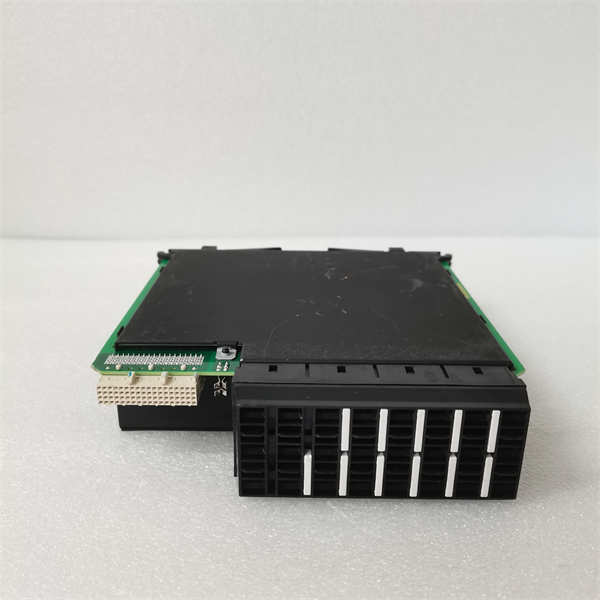

GE UR6AV

GE UR6AV是美国通用电气（GE）生产的Multilin™ UR系列（Universal Relay）中的一款多功能数字式继电器。该装置在UR6AH基础之上，增强了电压相关的保护、测量和控制功能，标配三相电压输入，是专门为需要完善电压保护的进线、母线、变压器及重要负荷回路而设计的智能保护单元。

应用场景：

在一座大型数据中心的高压配电系统中，确保供电的连续性和电能质量至关重要。为两路独立进线配置的GE UR6AV继电器，不仅监测电流以防过载，更实时监测三相电压。当一路市电因电网故障导致电压骤降或完全失压时，UR6AV能精确检测到这一情况（低压保护功能27）。随后，它利用其内置的可编程逻辑，启动备用电源自动投切（ATS）逻辑，并确保在合上另一路进线之前，通过其同步检查功能（25）验证两路电源的相位、频率差在允许范围内，从而实现安全、平滑的切换，保障数据中心IT负载的零中断运行。

核心参数速览

技术原理与创新价值

创新点1：集成的三相电压测量与高级保护算法。与基础型号UR6AH相比，UR6AV的核心创新在于其硬件上标配了三相电压输入能力。这使得它能够直接执行复杂的电压相关算法，如精确计算电压矢量和、判断电压相序、检测电压不平衡度（47），以及实现需要电压信号作为极化量的方向性过流保护（67），大大提升了保护系统的选择性和可靠性。创新点2：完备的电源自动投切（ATS）与同步检查功能。UR6AV内置了强大的可编程逻辑控制器（PLC）功能，结合其高精度的电压频率测量，能够直接实现复杂的备用电源自动投切逻辑。其同步检查功能（25）可以精确比较母线电压与备用电源电压的幅值、频率和相位差，确保断路器仅在安全条件下合闸，防止非同期合闸造成的巨大电流冲击。创新点3：电能质量监测与事件深度分析。该装置不仅能完成保护任务，还是一个强大的电能质量监测点。它可以持续记录电压暂升/暂降、谐波含量等数据，并配合其高分辨率故障录波功能，为分析电网扰动、优化供电方案提供详实的数据支撑。

应用案例与行业价值

案例：大型医院主备电源自动切换系统。某三甲医院为保障生命支持系统的电力供应，采用双路市电加柴油发电机的供电方案。在两路进线开关和母联开关上均安装了GE UR6AV继电器。当主路市电失压时，主进线柜上的UR6AV启动延时并跳闸，母联柜上的UR6AV在检测到备用市电正常后自动合闸。若两路市电均失效，UR6AV将启动发电机并执行同步检查，确保安全后投入供电。这套由UR6AV构成的系统实现了全自动、安全可靠的电源切换，确保了手术室、ICU等关键区域的供电连续性，体现了极高的社会价值。

相关产品组合方案

1. 1.UR系列其他型号：如UR6AH（基础过流保护）、UR7AH（更高级应用），根据电压保护需求选择。

2. 2.Enervista™ UR Setup 软件：用于配置、监控和诊断UR6AV的必备PC软件。

3. 3.GE 电压互感器 (PT)和电流互感器 (CT)：为UR6AV提供准确的一次系统信号。

4. 4.GE F650馈线管理装置：用于更复杂的配电自动化节点，与UR6AV协同工作。

5. 5.通信网关：如GE D400，用于将多个UR6AV的数据集成到上级监控系统。

6. 6.测试设备：如GE MPD或Omicron测试仪，用于对UR6AV的电压保护功能进行校验。

安装维护与全周期支持

GE UR6AV的安装需严格遵循二次接线规范，特别是电压回路（PT二次侧）必须安装熔断器或小型断路器以防短路。日常维护主要通过前面板查看测量值或通过Enervista软件进行远程监测，重点关注电压、频率的实时显示是否正常。定期检修时，需利用继电保护测试仪对UR6AV的各类保护功能（特别是电压、频率保护）进行传动试验，确保其动作值、延时准确无误。
