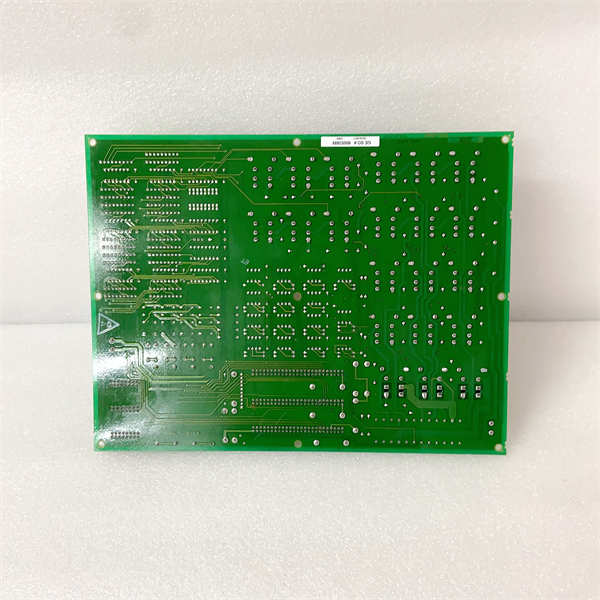

DS200TCTGG1AFF GE

GE DS200TCTGG1AFF 是通用电气公司生产的Mark VIe涡轮机控制系统的热电偶输入终端板。该产品属于GE Speedtronic系列，作为温度信号采集的专用接口模块，专门用于连接现场热电偶传感器，在发电机组控制中实现高精度的温度监测和保护功能。

应用场景

在某大型燃气轮机发电厂中，GE DS200TCTGG1AFF 热电偶输入终端板承担着关键的排气温度监测任务。该模块实时采集16个燃气轮机排气热电偶的信号，当机组满负荷运行时，DS200TCTGG1AFF 以0.1°C的精度监测排气温度分布，确保机组在安全温度范围内运行。其高可靠性设计保证了在高温、高振动环境下信号的稳定采集，为机组的热保护系统提供了准确的数据基础，有效防止了因超温导致的设备损坏。

核心参数速览

技术原理与创新价值

创新点1：高精度测温与智能冷端补偿技术DS200TCTGG1AFF 采用24位高精度Σ-Δ ADC转换器，结合自动校准算法，确保温度测量的高精度和长期稳定性。模块内置高精度温度传感器进行冷端补偿，有效消除了环境温度变化对测量精度的影响。每个通道均具备开路检测功能，当热电偶断线时能立即向控制器报警，防止误判断。创新点2：多重滤波与抗干扰设计该终端板采用硬件和软件双重滤波技术，能有效抑制现场电磁干扰，确保在复杂工业环境下信号的稳定采集。模块支持可配置的数字滤波器，用户可根据实际需要调整滤波时间常数，在响应速度和抗干扰性之间取得最佳平衡。

应用案例与行业价值

案例：联合循环电厂燃气轮机温度监测系统升级某900MW联合循环电厂在对燃气轮机控制系统进行数字化改造时，采用GE DS200TCTGG1AFF替换老式的温度采集模块。该模块负责监测燃气轮机排气温度、轴承温度等关键参数，通过高精度温度采集确保机组在最佳工况下运行。改造后，温度监测精度提高至0.1°C，温度保护响应时间缩短至毫秒级，有效避免了因温度异常导致的设备故障。电厂总工程师表示："DS200TCTGG1AFF的高精度和可靠性完全满足了对机组安全运行的要求，其丰富的诊断功能使维护工作量显著减少。"

相关产品组合方案

DS200TCTGG1AFF需与以下GE Mark VIe系统组件配合使用：

· ••IS200ERMG系列控制器：系统主处理器，如IS200ERMGQ1A

· ••终端基座模块：如IS200TBCIH1B，提供机械安装接口

· ••电源模块：如DS200PCCAG1ACC，为系统供电

· ••通信模块：如IS200ECTBG1A，实现网络通信

· ••热电偶传感器：各类型热电偶，如K型、J型等

· ••补偿导线：专用热电偶补偿导线

安装维护与全周期支持

安装DS200TCTGG1AFF前必须确保系统完全断电，并采取完善的防静电措施。模块应沿导轨平稳插入终端基座，确保连接器完全啮合。接线时需使用专用热电偶补偿导线，并确保极性正确。
