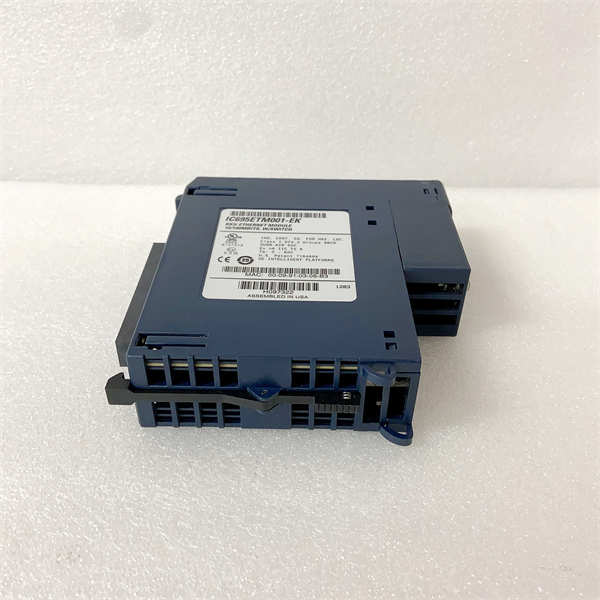

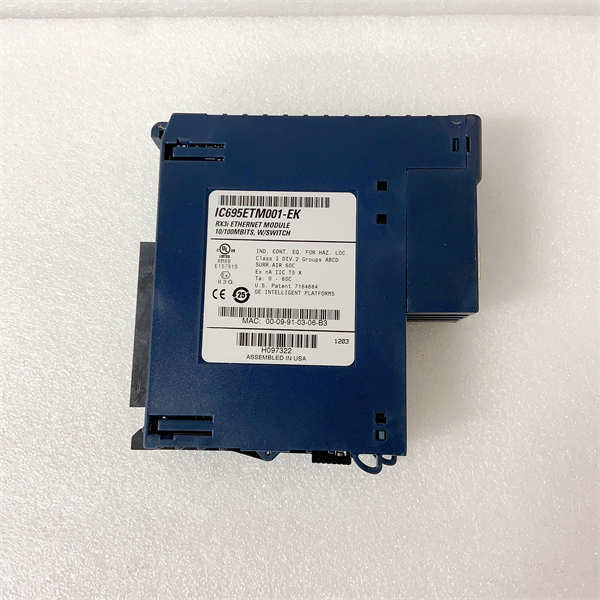

IC695ETM001-EK GE

IC695ETM001-EK 是通用电气（GE）为PACSystems RX3i 可编程自动化控制器（PAC）平台设计的一款高性能双端口以太网接口模块。该模块直接插入RX3i背板，为控制系统提供强大的网络连接能力和数据交换能力，是实现设备层与监控层、管理层无缝集成的关键枢纽。

应用场景

在一个现代化的大型水处理厂中央控制室里，工程师需要实时监控遍布全厂的数十个远程站点的水质参数、设备状态和阀门开度。每个远程站都有一套以RX3i PLC为核心的控制单元。通过在各个RX3i机架中安装IC695ETM001-EK 模块，这些分散的控制单元被高效地连接到一个统一的工业以太网中。模块的双端口设计允许采用“菊花链”方式连接，节省了大量交换机成本和布线复杂度，同时构建了冗余的网络路径。当中央SCADA系统发起数据请求时，IC695ETM001-EK 能高速、可靠地将现场数据通过背板从CPU读取并传输至网络，确保控制中心对生产流程的“了如指掌”。

核心参数速览

技术原理与创新价值

创新点1：集成双端口交换机，简化网络架构。 与许多单端口通信模块不同，IC695ETM001-EK 创新性地将一个小型双端口交换机集成于模块内部。这一设计允许它无需外部交换机即可直接连接至上游网络设备和下游的另一个站点的IC695ETM001-EK，形成线性的“菊花链”网络。这不仅大幅减少了硬件数量、降低了成本和柜内空间占用，更简化了布线和维护工作。创新点2：多协议并行处理能力。 该模块能够同时处理SRTP、Modbus TCP和EGD等多种工业以太网协议。SRTP用于GE专属的编程软件（Proficy ME）连接和数据监视；Modbus TCP使其能轻松与第三方SCADA、HMI或智能仪表通信；而EGD则是一种高效的生产者/消费者协议，用于RX3i系统内部或与其他GE控制器之间的高速、确定性数据交换。这种多协议支持极大地增强了系统的开放性和集成能力。创新点3：高效的背板数据存取。 IC695ETM001-EK 通过高速的RX3i背板与CPU模块交换数据，其数据吞吐量远高于传统的串口转以太网设备。它可以被配置为映射特定的CPU内存数据到网络端口，实现网络客户端对控制器数据的快速、直接访问，减少了CPU的通信处理开销。

应用案例与行业价值

在某汽车制造厂的喷涂车间生产线控制系统中，需要将每个喷涂机器人的控制单元（RX3i PLC）的生产节拍、故障代码和能耗数据实时上传至制造执行系统（MES）。采用IC695ETM001-EK 模块后，车间所有PLC被串联成一个统一的以太网，MES服务器通过Modbus TCP协议直接与每个IC695ETM001-EK 模块通信，高效采集数据。客户反馈：“IC695ETM001-EK 的稳定性和多协议支持，使我们摆脱了以往需要额外网关的复杂架构，数据采集的实时性和可靠性得到了质的飞跃，为我们的精益生产提供了精准的数据基础。”

相关产品组合方案

1. 1.1.IC695CPU315-CD：高性能冗余CPU，与IC695ETM001-EK 搭配，构建顶级控制和通信系统。

2. 2.2.IC694ACC300：RX3i机架，为模块提供安装背板和电源分配。

3. 3.3.IC695PSD040：电源模块，为整个机架（包括IC695ETM001-EK）提供稳定电力。

4. 4.4.IC754VSI12CTD：GE QuickPanel View HMI，可通过以太网与IC695ETM001-EK 直接连接，实现人机交互。

5. 5.5.系列I/O模块（如IC694MDL740）：实际的现场信号采集与输出单元，其数据通过背板经CPU处理后，可由IC695ETM001-EK 发送至网络。

6. 6.6.工业以太网交换机（如N-TRON 700系列）：在网络核心位置使用，与IC695ETM001-EK 的菊花链网络配合，构建更复杂的冗余环网。

安装维护与全周期支持

IC695ETM001-EK 的安装极为简便，只需在断电状态下将其插入RX3i机架的一个空闲插槽并锁紧即可。配置工作主要通过GE的Proficy Machine Edition软件完成，可轻松设置IP地址、协议和数据映射。日常维护主要是通过模块上的状态指示灯（如电源、网络活动、故障）进行视觉检查，并确保网络连接线牢固。
