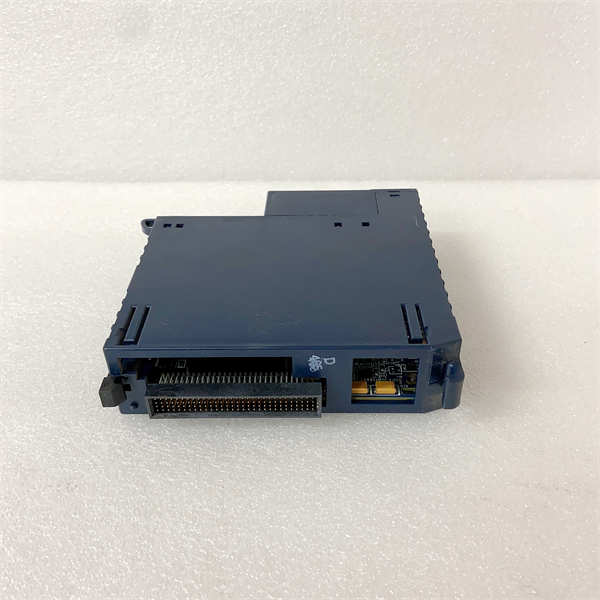

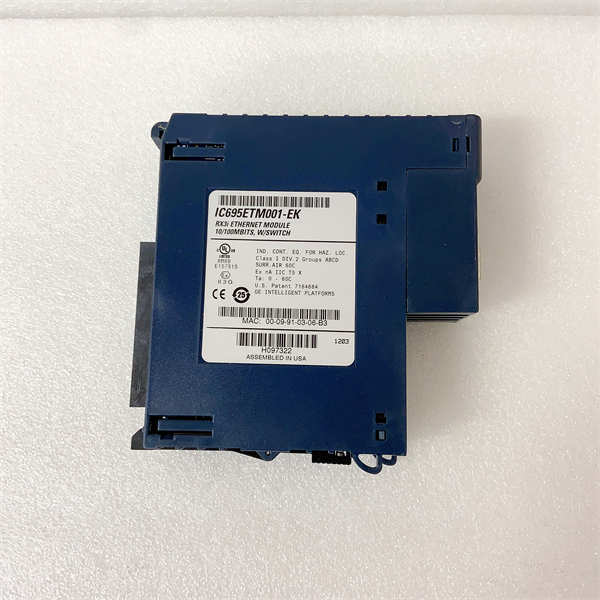

IC695ETM001-EK GE

IC695ETM001-EK 是通用电气（GE）为其PACSystems RX3i系列可编程自动化控制器（PAC）设计的一款高性能双端口以太网接口模块。

核心功能与特点：

1. 1.1.集成双端口交换机：这是其最关键的特性。两个10/100Base-TX自适应RJ45端口支持“菊花链”式连接，无需额外交换机即可将多个PLC串联组网，简化布线并节省成本。

2. 2.2.多协议支持：模块同时支持多种工业以太网协议，包括：

· ••SRTP：用于GE编程软件（Proficy Machine Edition）的上下载和监控。

· ••Modbus TCP Server/Client：使其能轻松与第三方HMI、SCADA系统或智能设备通信。

· ••EGD：用于RX3i系统内部或与其他GE控制器之间进行高速、确定性的数据交换。

3. 3.3.背板集成：直接插入RX3i背板，与CPU进行高速数据交换，性能优于串口转换设备。

4. 4.4.高连接能力：支持多达64个并发的SRTP和Modbus TCP连接，满足复杂系统的通信需求。

主要应用场景：

它主要用于为RX3i控制系统提供稳定可靠的网络连接，是实现以下功能的关键组件：

· ••与上位机通信：连接电脑（运行编程或监控软件）和SCADA系统。

· ••系统集成：与支持Modbus TCP的第三方设备（如仪表、驱动器）通信。

· ••控制器间对等通信：通过EGD协议与其他GE控制器共享数据。

· ••构建线性网络：利用菊花链功能简化网络架构。

总结：

IC695ETM001-EK 是增强PACSystems RX3i平台网络连通性和集成能力的核心模块。其双端口交换机和多协议支持的特点，使其成为构建高效、灵活且节省成本的工业以太网解决方案的理想选择。
