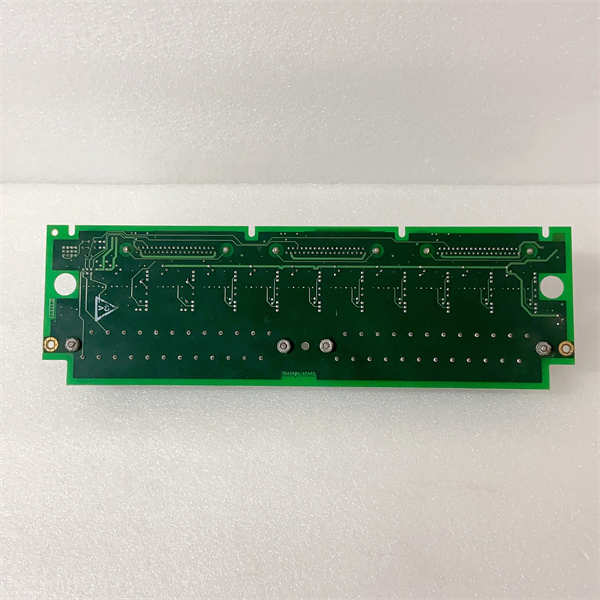

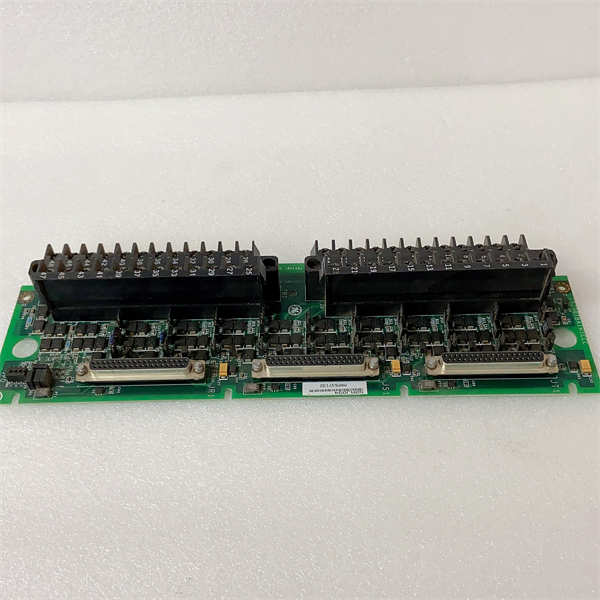

IS200TBAIH1CCC GE

IS200TBAIH1CCC 是通用电气（GE）为其旗舰级的Mark VIe燃气轮机和蒸汽轮机控制系统专门设计的一款终端板 或接口模块。它不属于独立的控制器或通信模块，而是整个涡轮机控制与保护链中至关重要的一环，主要负责为来自现场传感器的信号提供物理连接、信号调理和电源分配。

应用场景

在一座联合循环燃气电厂的核心区域，燃气轮机正以每分钟数千转的速度高速旋转。为了实时监测转子的振动幅度和轴位移，防止因机械故障导致灾难性事故，机壳上安装了多个Bently Nevada的涡流传感器。这些传感器产生的微弱信号需要安全、可靠地接入Mark VIe控制系统进行处理。IS200TBAIH1CCC 终端板正是这个关键连接的枢纽。它被安装在控制柜内，一侧通过现场电缆连接各个振动传感器，另一侧通过背板连接至信号处理模块（如TBCI）。它确保传感器获得所需的工作电源，并将敏感的模拟信号无干扰地传递至系统，为控制系统的分析和保护动作（如超振动跳机）提供原始数据，是保障透平机组安全运行的“第一道关口”。

核心参数速览

技术原理与创新价值

创新点1：集成化的信号与电源路由。 IS200TBAIH1CCC 将分散的接线端子、电源分配电路和信号通路高度集成于一块标准的板卡上。这种设计取代了传统的离散接线方式，大大减少了控制柜内的接线复杂度和潜在故障点，提高了系统的整洁度、可靠性和可维护性。创新点2：为关键监测信号提供纯净通道。 该终端板的设计充分考虑了对微弱模拟信号的保护。通过优化的内部线路布局和滤波设计，它能有效减少来自柜内其他设备（如变频器）的电磁干扰，确保从传感器到处理模块的信号保真度，为后续的精确诊断和保护决策提供高质量的数据基础。创新点3：模块化设计与快速维护。 作为Mark VIe系统的一部分，IS200TBAIH1CCC 采用模块化插拔设计。当需要维护或更换某个通道时，技术人员可以轻松地将该终端板从背板上拔下，而无需处理繁杂的现场接线，极大地缩短了停机维护时间，提升了设备可用性。

应用案例与行业价值

某大型天然气输气管线的增压站，依靠燃气轮机驱动压缩机。在一次日常巡检中，控制系统报警显示#2轴承振动值有缓慢上升趋势。技术人员检查现场传感器无果后，重点检查了振动监测通道，最终发现IS200TBAIH1CCC 终端板的一个电源输出端子存在轻微松动，导致传感器供电不稳、信号漂移。在更换了备用的IS200TBAIH1CCC 板卡后，振动读数立即恢复正常。站场工程师表示：“IS200TBAIH1CCC 这样的模块化设计让我们能快速定位并排除故障，避免了因误报警可能导致的非计划停机，保障了管线的连续稳定运行。”

相关产品组合方案

1. 1.1.IS200TBCIH1C：与IS200TBAIH1CCC 直接配套的信号调理模块，负责处理传感器信号，并将其转换为系统可用的数据。

2. 2.2.IS200EPDMG1A：Mark VIe系统的电源分配模块，为整个机架（包括终端板）供电。

3. 3.3.IS200ERDG1A：Mark VIe的VME背板，为各模块提供安装插槽和通信总线。

4. 4.4.IS200EXHS1A：模拟量输入/输出模块，用于处理其他类型的过程信号。

5. 5.5.Bently Nevada 3300/7200系列探头：前置式涡流传感器，是IS200TBAIH1CCC 的信号来源。

6. 6.6.Mark VIe 控制器（如IC69xxx系列）：系统的核心大脑，处理来自IS200TBAIH1CCC 通道的信号并执行控制逻辑。

安装维护与全周期支持

IS200TBAIH1CCC 的安装必须由经过培训的专业人员在系统断电情况下进行。需将其准确插入Mark VIe机架的指定槽位，并确保现场接线（传感器侧）和背板连接牢固。维护工作的核心是定期检查接线端子是否紧固，并通过系统软件监控相关通道的状态。
