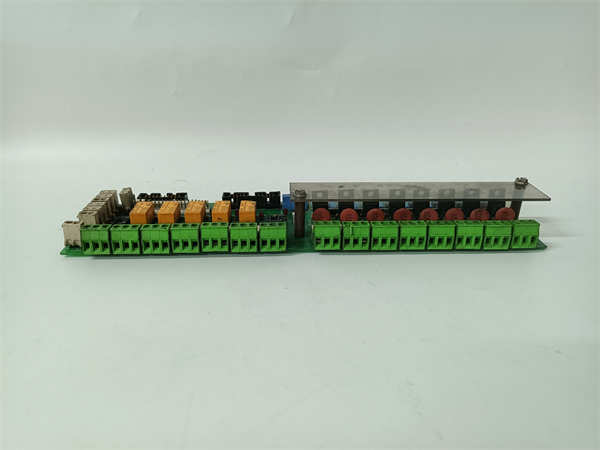

531X307LTBAJG1 是通用电气（GE）为其DC3000系列直流驱动器设计的一款核心控制板卡，通常称为调节器板或速度/电流控制板。该模块是驱动器的“大脑”，负责执行所有控制算法，处理来自操作员指令和电机传感器的反馈信号，并生成精确的触发脉冲来控制晶闸管整流桥的输出，从而精确调节直流电机的速度和转矩。应用场景：
在一台大型冷轧钢厂的轧机主传动中，对轧辊电机的速度控制精度和动态响应速度有极致要求。GE 531X307LTBAJG1 调节器板实时接收来自上级系统的速度设定值和来自测速发电机的实际转速反馈，通过其内部高速运行的PID（比例-积分-微分）控制算法，瞬间计算出所需的电枢电流，并调整晶闸管的导通角。这一过程确保了即使在钢坯咬入轧辊产生巨大负载冲击的瞬间，电机转速也能保持惊人的稳定，从而保证了轧制板材的厚度均匀性和表面质量，解决了高精度传动中“快速响应与稳定控制”的核心矛盾。
核心参数速览：
技术原理与创新价值：
- •创新点1：先进的双闭环控制结构。 531X307LTBAJG1 板卡通常采用经典的“电流环内嵌于速度环”的双闭环控制架构。速度环作为外环，负责确保电机转速跟随设定值；电流环作为内环，负责快速限制和调节电枢电流，从而控制电机转矩。这种结构提供了卓越的动态响应和抗负载扰动能力。
- •创新点2：高精度数字触发技术。 该板卡通过数字信号处理器（DSP）或专用集成电路（ASIC）生成高度同步和精确相位控制的触发脉冲序列，驱动晶闸管桥臂。这确保了直流输出电压的平滑性和可控性，减少了转矩脉动，提高了电机运行效率和平稳性。
- •创新点3：全面的诊断与保护功能。 板卡集成了完善的自我监控和保护电路，能够实时检测过电流、超速、丢失反馈等故障。一旦发现问题，会立即封锁触发脉冲并上报故障代码，有效防止故障扩大，保护电机和机械设备免受损坏。
应用案例与行业价值：
在某矿井提升机系统中，其核心动力采用GE DC3000直流驱动器，531X307LTBAJG1 调节器板负责控制提升电机的启动、加速、匀速运行和减速停车。在一次系统升级中，旧的调节器板因元件老化导致速度控制出现轻微波动。更换新的 531X307LTBAJG1 板卡后，提升容器的启停平稳性得到显著改善，位置停准精度大大提高。矿方维护工程师反馈：“更换新的 GE 531X307LTBAJG1 板卡后，提升机的运行曲线非常平滑，乘坐舒适度提升，最重要的是，安全性得到了进一步加强。其清晰的故障指示也让我们能快速排查问题。”
相关产品组合方案：
- •531X305NTBANG1： 直流链路电容器模块，为系统提供稳定的直流电源，是 531X307LTBAJG1 工作的基础。
- •531X1016TPBANG1： 电源触发板，与 531X307LTBAJG1 协同工作，驱动主回路晶闸管。
- •531X307NTBANG1： 其他型号的控制板或电源板，共同构成完整的驱动器控制系统。
- •反馈设备（测速发电机/编码器）： 为 531X307LTBAJG1 提供准确的速度反馈信号，形成闭环控制。
- •直流电机： 系统的最终执行机构，其性能由 531X307LTBAJG1 精确控制。
安装维护与全周期支持：
GE 531X307LTBAJG1 控制板的安装需由专业技术人员执行。在操作前，必须确保驱动器完全断电，并采取防静电措施。安装时，需将板卡准确对齐背板插槽，平稳插入并确保固定到位。
