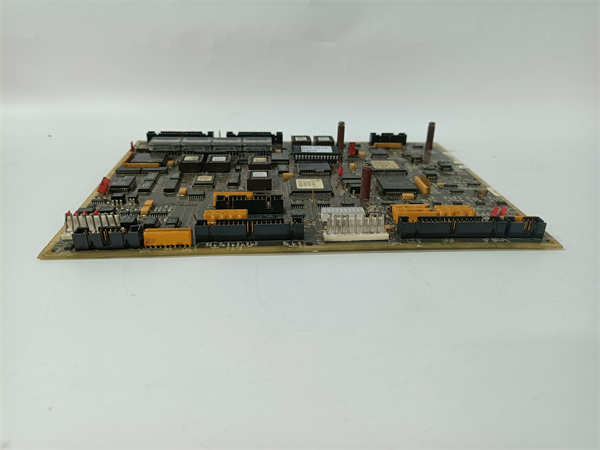

DS200LDCCH1AGA 是通用电气（GE）公司为其EX2000系列直流驱动器设计的一款关键电源供应模块。该模块通常被称为逻辑电源板或控制电源板，其核心功能是将驱动器接入的外部交流或直流控制电源，转换为驱动器内部各电路板（如控制板、触发板等）所需的稳定、隔离的低压直流电，是整个驱动器控制系统得以正常工作的“动力心脏”。应用场景
在一台港口集装箱桥吊的起升机构中，GE EX2000直流驱动器控制着巨大的提升电机。驱动柜内部精密的控制电路（如DS200CTBAG1AAF 主控板）需要+5V、±15V等极其稳定的低压电源才能工作。DS200LDCCH1AGA 模块正是为此而生：它将从外部引入的110VAC控制电源，通过高效的整流、滤波和稳压电路，转换成这些纯净的直流电压。一旦该模块故障，整个驱动器的控制“大脑”将因失电而瘫痪，导致设备停机。其稳定性直接决定了传动系统能否持续可靠运行。
核心参数速览
| |
|---|
| |
| |
| |
| |
| |
| 通常为交流控制电源（如110VAC或220VAC） |
| 多路输出，如+5VDC， ±15VDC等（供逻辑电路使用） |
| |
| |
| |
| |
技术原理与创新价值
创新点1：高效紧凑的开关电源技术。 DS200LDCCH1AGA 很可能采用了高频开关电源技术，相比传统的线性电源，具有效率高、体积小、发热量低的优点。这使得它能够在EX2000驱动器紧凑的空间内，为多个负载板卡提供充足的功率，同时保持良好的热稳定性，适应柜内较高的环境温度。创新点2：精确的电压调节与低纹波噪声。 驱动器内部的微处理器和模拟电路对电源质量非常敏感。该模块通过精密的反馈控制环路和高质量的滤波元件，确保输出的直流电压纹波系数极低，电压调整率和负载调整率优异。这为控制板提供了“洁净”的能量，避免了因电源噪声引起的控制信号误判或测量精度下降，提升了系统的整体稳定性。创新点3：模块化的故障隔离与快速更换。 将电源功能独立为单一模块是EX2000驱动器设计的关键。当电源部分出现故障时，可以单独更换DS200LDCCH1AGA，而无需涉及更复杂、更昂贵的主控制板。这种模块化设计极大地简化了维护流程，缩短了故障修复时间（MTTR），并降低了备件库存成本。
应用案例与行业价值
某矿业公司一台球磨机的EX2000驱动器突然黑屏，所有指示灯不亮。初步判断为控制系统完全失电。经检查，发现DS200LDCCH1AGA 逻辑电源板上的输入回路熔断器熔断，且板上有元件烧毁痕迹。应用流程： 维修团队在确保驱动器主回路和控制电源完全隔离后，拔掉与DS200LDCCH1AGA 相连的所有线缆和连接器，拆下故障模块。更换上新模块后，恢复连接。上电瞬间，观察到板上的电源指示灯正常点亮。驱动器随后完成自检，顺利启动。带来的改进： 现场电气工程师反馈：“这次故障处理非常高效。正是因为DS200LDCCH1AGA 是独立的电源模块，我们能迅速定位问题并更换。如果电源电路集成在主控板上，维修成本和停机时间将会成倍增加。模块化设计为我们抢出了宝贵的生产时间。”
相关产品组合方案
- 1.DS200CTBAG1AAF： EX2000驱动器的主控制板，是DS200LDCCH1AGA 的主要供电对象。
- 2.DS200DCFBG1BLC： 终端板/接口板，外部控制电源通常先接入此板，再引至DS200LDCCH1AGA。
- 3.DS200TBBAG1AAF： 触发板，也需要DS200LDCCH1AGA 提供的逻辑电源才能工作。
- 4.DS200PAGAH1AAA： 模拟量I/O板，依赖稳定的低压电源进行信号处理。
- 5.驱动器功率单元（晶闸管桥）： 驱动器的核心动力部分，由控制板和触发板驱动。
- 6.IC693 系列PLC： 可能作为上级控制器与EX2000驱动器通信。
- 7.驱动器调试软件（如Drive Explorer）： 用于参数设置和监控，需在控制系统得电后使用。
安装维护与全周期支持
安装或更换DS200LDCCH1AGA 模块前，必须确认驱动器已完全断电，并等待主回路电容器充分放电。操作人员应佩戴防静电手环。在拆卸旧板时，建议对连接线缆做好标记或拍照记录。安装新板时，确保所有连接器插接到位，接口紧固。上电前，应再次核对输入电源电压与模块要求是否一致。日常维护中，应定期检查驱动器柜内通风是否良好，并注意观察该模块的指示灯状态。
