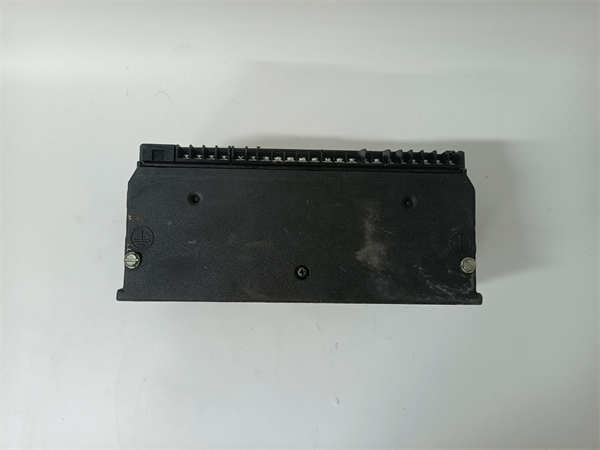

IC660BBD101 和 IC660EBD101 是通用电气（GE）公司为其系列90-30、90-70可编程逻辑控制器（PLC）系统设计的Genius总线通信模块。其中，IC660BBD101 是核心的Genius总线控制器（主站模块），而IC660EBD101 是其专用的总线扩展模块。两者协同工作，共同为PLC系统提供强大的分布式I/O控制能力和高速的现场设备数据交换功能。应用场景
在一条现代化的汽车装配线上，数百个传感器、执行器和变频器分散在数百米的距离内。若将所有设备直接接入中央PLC柜，布线将极其复杂且成本高昂。此时，IC660BBD101 主站模块插在90-70系列PLC的机架上，作为“调度中心”，通过一根Genius总线电缆连接沿线多个远程I/O站（从站）。IC660EBD101 扩展模块则直接安装在IC660BBD101 上，为其增加一个额外的通信端口，用于连接第二条独立的Genius总线或构建冗余网络。这套组合实现了数据的集中管理和设备的分布式控制，极大地简化了布线，提高了系统的可靠性和可扩展性。
核心参数速览
技术原理与创新价值
创新点1：高效的分布式控制架构。 Genius总线是一种高速的串行通信系统，IC660BBD101 作为主站，负责轮询网络上所有的从站设备（如分布式I/O、变频器等）。这种架构将I/O处理任务分散，减轻了中央PLC CPU的负担，并允许设备在远离控制柜的位置安装，实现了真正的分布式控制，降低了布线成本和故障风险。创新点2：灵活的模块化扩展与冗余能力。 IC660EBD101 扩展模块的设计体现了高度的灵活性。通过将其堆叠在IC660BBD101 上，可以轻松地增加一个通信端口。这个端口可用于创建第二条独立的Genius网络，从而扩展系统的I/O容量；或者与主站的双端口配合，构建冗余的总线拓扑，当一条总线电缆断裂时，通信可自动切换到备用路径，极大提升了系统的可用性。创新点3：强大的诊断与维护功能。 IC660BBD101 模块提供详细的诊断信息，可以实时报告每个从站的通信状态、硬件故障等。技术人员可以通过PLC编程软件（如Proficy Machine Edition）或模块上的状态指示灯，快速定位网络断线、从站故障等问题，大大缩短了平均修复时间（MTTR），实现了预测性维护。
应用案例与行业价值
某城市污水处理厂对其曝气池的控制系统进行升级，采用GE 90-30 PLC作为主站，并配置IC660BBD101 和 IC660EBD101 模块构建Genius总线网络。应用流程： 在曝气池现场安装了多个Genius远程I/O站，用于采集溶解氧、pH值等仪表信号和控制曝气阀。IC660BBD101 主站模块通过一条总线电缆连接这些从站，而IC660EBD101 扩展出的端口则用于连接另一条工艺线上的设备。PLC控制器通过IC660BBD101 周期性地获取所有现场数据并下发控制命令。带来的改进： 厂方自动化工程师反馈：“改造后，系统结构清晰，维护方便。IC660BBD101 和 IC660EBD101 的组合运行非常稳定，再也不用排查密密麻麻的现场电缆了。其强大的诊断功能让我们能第一时间知道是哪个站的哪个点出了问题，维护效率提升了50%以上。”
相关产品组合方案
- 1.IC693CPU350： 90-30系列PLC的典型CPU模块，是IC660BBD101 的上级控制器。
- 2.IC697CPU780： 90-70系列PLC的高性能CPU模块。
- 3.IC660BBD102： 与IC660BBD101 功能类似的另一版本Genius总线控制器。
- 4.IC660ELB100： Genius总线远程I/O站底座，用于安装分布式I/O模块。
- 5.IC660TBX100： Genius I/O模块的端子基板。
- 6.IC660ABD100： 总线分配器，用于构建星形或冗余网络拓扑。
- 7.Proficy Machine Edition 软件： 用于对90系列PLC及Genius总线进行组态和编程的官方工具。
安装维护与全周期支持
安装IC660BBD101 时，需将其正确插入90系列PLC的可用插槽中。安装IC660EBD101 时，需先关闭电源，然后将其底部的连接器对准IC660BBD101 顶部的扩展口，轻轻压入直至卡紧。上电后，需通过编程软件对模块进行硬件组态和网络参数设置。日常维护主要是观察模块上的LED状态指示灯，并定期通过软件检查网络诊断信息。
