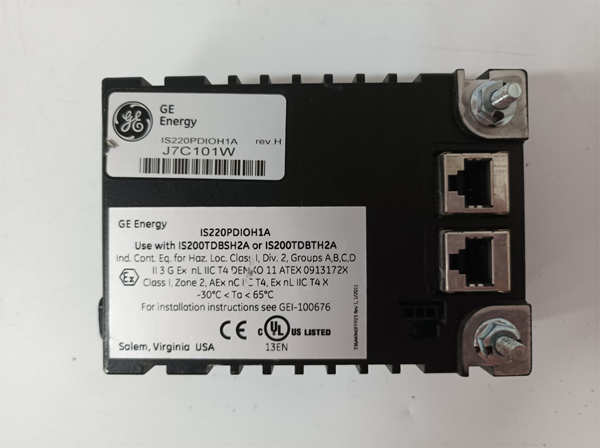

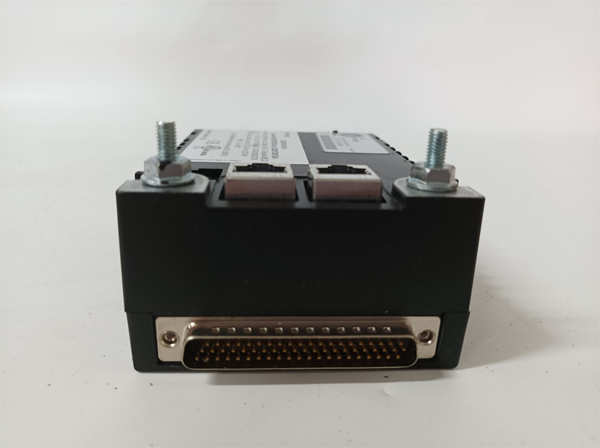

IS220PDIOH1A（通用电气部件号：336A4940CSP23）是通用电气（GE）为其Mark VIe系列控制系统设计的一款高性能、高密度数字量输入/输出（Discrete I/O）模块，具体表现为一个数字量输入/输出端子板。该模块是Mark VIe I/O包的关键组成部分，集成了多路数字量输入（DI）和数字量输出（DO）通道，负责采集现场设备的开关状态（如限位开关、按钮、触点）并驱动现场执行机构（如继电器、指示灯、小型接触器），是控制系统与现场离散设备进行信息交互的“桥梁”。应用场景
在一台燃气轮机联合循环电厂的辅助系统（如燃料前置模块）中，需要实时监控数百个设备状态，如泵的运行/停止、阀门的开/关位置、液位开关的高低报警、以及就地控制盘上的按钮信号。同时，控制系统需要输出指令来启动泵、打开电磁阀或点亮报警灯。IS220PDIOH1A 模块被集中安装在靠近这些设备的现场I/O柜内。它通过电缆连接所有这些现场触点和控制线圈，实时扫描输入状态并上传至Mark VIe控制器，同时根据控制逻辑驱动输出继电器。其高密度通道设计极大节省了机柜空间，而其高可靠性确保了机组辅机系统监控的准确性和控制的可靠性，是保障整个电厂安全启停和稳定运行的基础。
核心参数速览
| |
|---|
| |
| |
| |
| |
| |
| 高密度通道（如16/32通道）， 干接点/湿接点可选， 隔离电压， 24-120V DC 或 48-230V AC |
| 高密度通道（如16/32通道）， 继电器输出或固态输出， 触点容量（如2A @ 30V DC） |
| 通常为分组式公共点（如4点/组、8点/组），提供灵活的接线方案 |
| |
| |
| 模块状态诊断、通信故障检测、输出回路回读检测（部分型号） |
| 通过专用背板总线（如PCI）与Mark VIe控制器通信 |
| |
| |
| |
| |
技术原理与创新价值
创新点1：高密度集成与灵活的通道配置。 IS220PDIOH1A 在一个紧凑的模块内集成了大量的DI和DO通道，显著提高了单位空间内的I/O点数，降低了大型控制系统的硬件成本和机柜尺寸。其输入通道通常支持干接点（无源）和湿接点（有源电压信号）的软件配置或硬件跳线选择，输出通道可能提供继电器（适合交直流、大电流）和固态（适合高频开关、直流）两种类型可选，提供了极大的应用灵活性。创新点2：可靠的电气隔离与强大的抗干扰能力。 该模块的每个输入/输出通道组之间采用了光电隔离技术，有效防止了现场侧的高电压、浪涌和地电位差干扰窜入控制系统侧，保护了昂贵的控制器和网络设备。这种设计确保了在恶劣工业电磁环境下信号的稳定采集和可靠输出。创新点3：先进的诊断与可维护性设计。 IS220PDIOH1A 具备完善的诊断功能。它可以监测模块自身的健康状态、与控制器的通信状态。对于输出通道，一些高级型号还支持“回读”功能，即模块可以读取输出触点的实际状态，并与指令状态进行比较，从而检测出输出继电器粘连或驱动电路故障，极大提升了系统的可维护性和安全性。
应用案例与行业价值
在LNG接收站，高压输送泵的启停顺序控制和状态监控至关重要。其控制系统采用GE Mark VIe平台，大量使用IS220PDIOH1A 模块。应用流程： 每台高压泵的“运行”、“故障”、“允许启动”等状态触点接入IS220PDIOH1A 的DI通道；而“启动”、“停止”、“复位”等控制指令则通过其DO通道输出至电机控制中心（MCC）。IS220PDIOH1A 模块实时地将泵的状态上传给Mark VIe控制器，控制器执行复杂的顺控逻辑后，再通过IS220PDIOH1A 下发启停命令。其快速的响应和可靠的电气隔离，确保了顺序控制的精确执行和设备安全。带来的改进： 自动化工程师反馈：“IS220PDIOH1A 模块的通道密度高，使我们一个I/O柜就能覆盖多台泵的所有开关量信号，布局非常紧凑。其运行极其稳定，从未因模块本身问题导致误信号。分组式公共点的设计也让接线和查线变得非常方便，节省了大量调试时间。”
相关产品组合方案
- 1.IS200系列控制器（如IS215UCVEH2A）： Mark VIe系统的控制核心，是IS220PDIOH1A 的“大脑”。
- 2.其他I/O模块（如IS220PAICH1A AI模块）： 与IS220PDIOH1A 协同工作，完成模拟量等信号处理。
- 3.I/O包基板与电源（如IS200TBCIH2C）： IS220PDIOH1A 的安装载体和供电基础。
- 4.端子单元与附件： 用于现场信号线与模块端子排的连接。
- 5.Proficy Machine Edition 软件： 用于对Mark VIe系统及IS220PDIOH1A 进行硬件组态、逻辑编程和诊断。
- 6.中间继电器： 当IS220PDIOH1A 的输出触点容量不足时，用于驱动更大负载。
- 7.现场设备： 如限位开关、电磁阀、按钮指示灯，是IS220PDIOH1A 的连接对象。
安装维护与全周期支持
安装IS220PDIOH1A 前，需确保I/O包电源已关闭。将模块对准基板插槽水平插入，确保连接器到位后锁紧固定卡扣。接线时需注意区分DI、DO通道的公共端性质（源极/漏极），并根据现场设备选择正确的电源和信号类型。上电后，需通过编程软件检查模块是否被正确识别并进行通道测试。日常维护主要是保持模块通风良好，定期检查端子紧固性，并通过软件监控模块诊断状态。
