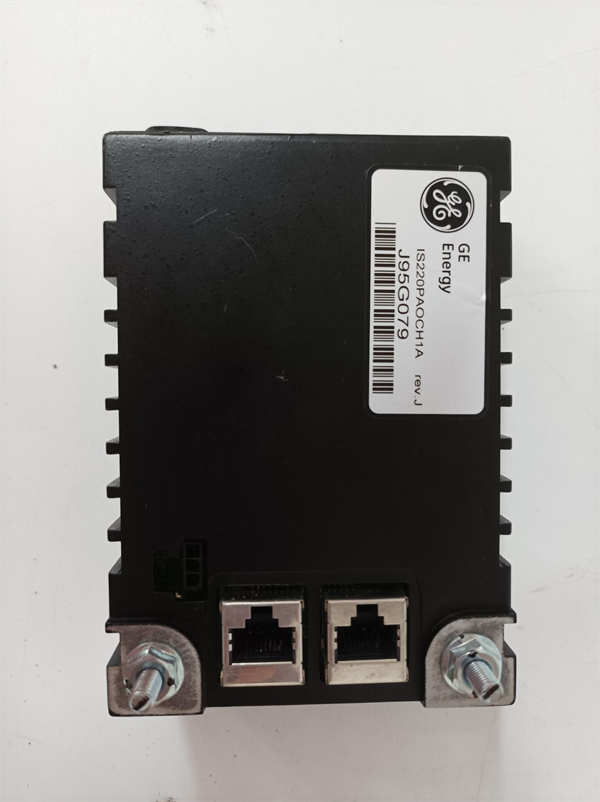

IS220PAOCH1A（通用电气部件号：363A4940CSP5）是通用电气（GE）为其Mark VIe系列控制系统设计的一款高性能模拟量输出（AO）模块，具体表现为一个模拟量输出端子板。该模块是控制回路的关键终端，负责将Mark VIe控制器计算出的数字量设定值（如期望的阀门开度、变频器速度）高精度地转换为标准的模拟量信号（如4-20mA），用于驱动现场的调节阀、电气定位器、变频调速装置等执行机构，实现对流量、压力、温度等过程变量的连续精确控制。应用场景
在化工厂的精馏塔控制系统中，塔釜再沸器的蒸汽流量需要精确调节以维持塔内温度稳定。控制器根据温度偏差，通过PID算法实时计算出蒸汽调节阀的开度指令。IS220PAOCH1A 模块在此扮演了“命令执行者”的角色：它接收来自控制器的数字指令（如50%开度），通过内部高精度的数模转换器（DAC）和V/I转换电路，输出一个对应的12mA电流信号（4-20mA对应0-100%）。这个电流信号驱动安装在蒸汽管道上的气动调节阀的电气定位器，使阀门精确地停留在50%开度，从而控制蒸汽流量。其输出的稳定性和低纹波特性，确保了阀门定位精准，无抖动，是保证产品质量和工艺平稳的关键。
核心参数速览
| |
|---|
| |
| |
| |
| |
| |
| 模拟量输出， 通常为 4-20 mA DC（支持HART协议） |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
技术原理与创新价值
创新点1：高精度数模转换与闭环电流控制。 IS220PAOCH1A 的核心在于其高分辨率的DAC和精密的闭环电流控制电路。控制器发送的数字设定值被DAC转换为模拟电压基准，该基准与输出回路中的电流采样信号进行比较，通过反馈控制自动调整输出，以确保负载电流精确跟随设定值，不受负载电阻变化或电源波动的影响。这种闭环设计保证了极高的输出精度和负载稳定性。创新点2：集成HART协议支持与智能设备管理。 该模块集成了HART调制解调器功能，允许在4-20mA模拟信号上叠加数字通信。这意味着工程师可以通过控制系统软件，直接对连接的智能阀门定位器或变频器进行远程参数配置、校准、诊断信息读取，实现了高级的设备资产管理功能，而无需铺设额外的通信线路。创新点3：先进的回路诊断与安全功能。 模块能够实时监测输出回路的状态。当检测到输出线路断路（开路）或短路故障时，它能立即向控制器报告具体通道的故障信息，并可将输出驱动到一个预设的安全状态（如保持最后值、跳变到最小值或最大值）。这一功能对于安全仪表系统（SIS）或关键控制回路至关重要，可以防止设备在信号故障时处于危险位置。
应用案例与行业价值
在燃煤电厂的湿法脱硫系统中，吸收塔的pH值必须严格控制在一定范围内，以保证脱硫效率和防止设备腐蚀。pH控制器通过计算需向塔内喷入的石灰石浆液量。应用流程： 控制器的输出指令发送给IS220PAOCH1A 模块，模块输出4-20mA信号至浆液调节阀的智能定位器。IS220PAOCH1A 的高精度输出确保了阀门开度与指令的线性关系，其HART功能允许运维人员远程监控阀门行程和健康状况。当pH探头冲洗导致测量值暂时失真时，控制器的输出保持功能依赖IS220PAOCH1A 的稳定输出来维持阀门开度不变，避免了工艺扰动。带来的改进： 环保工程师评价：“IS220PAOCH1A 模块的长期稳定性非常好，pH控制回路投自动后非常平稳，减少了石灰石消耗。其HART诊断功能帮助我们提前发现了一个定位器的轻微卡涩问题，实现了预测性维护，避免了非计划停机。”
相关产品组合方案
- 1.IS200/IS215系列控制器（如IS215UCVEH2AE）： Mark VIe系统的控制大脑，是IS220PAOCH1A 的指令来源。
- 2.IS220PAI系列模拟量输入模块： 用于采集pH值、流量等过程反馈信号，与IS220PAOCH1A 构成闭环控制。
- 3.IS220PDIO系列数字量IO模块： 处理开关量信号，与**IS220PAOCH1A 协同完成复杂顺控逻辑。
- 4.TRLY系列继电器端子板： 用于IS220PAOCH1A 输出信号的隔离和功率放大。
- 5.智能电气阀门定位器： 如FV系列，是IS220PAOCH1A 的典型控制对象。
- 6.变频调速器： 接收IS220PAOCH1A 的模拟量速度给定信号。
- 7.Proficy Machine Edition 软件： 用于对IS220PAOCH1A 进行硬件组态、量程设置和HART设备管理。
安装维护与全周期支持
安装IS220PAOCH1A 前需确保系统断电。将模块对准I/O包基板插槽插入并锁紧。接线时，需为每个输出通道连接负载（如定位器）和回路电源（如外部24VDC电源），注意极性正确。对于HART通信，需在负载两端并接250Ω电阻。上电后，需通过软件检查模块状态，并进行输出校准（4mA和20mA点）。日常维护包括检查端子紧固性、通过软件监控输出值和回路状态，并定期利用HART手操器或软件对智能设备进行诊断。
