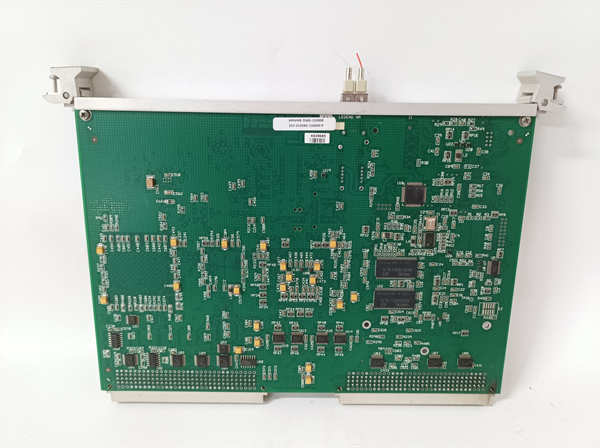

IS200VSVOH1BDC（通用电气部件号：MRP643486）是通用电气（GE）为其Mark VI和Mark VIe涡轮机控制系统设计的一款专用振动信号输出模块，其型号中的“VSVO”代表“Vibration Signal Output”（振动信号输出）。该模块是涡轮机械保护系统（TSI, Turbine Supervisory Instrumentation）的关键接口组件，负责从Mark VI系统接收处理后的振动数据，并将其转换为标准模拟信号输出至独立的TSI系统或记录设备，构成冗余的保护链，为大型旋转机械（如燃气轮机、蒸汽轮机、压缩机）提供最高级别的振动保护。应用场景
在联合循环电厂的燃气轮机中，轴承振动是监测机组机械健康状态的最重要参数之一。本特利内华达（Bently Nevada）等品牌的TSI系统是振动保护的主保护，而Mark VI控制系统也连续监测振动作为辅助保护和原因分析。IS200VSVOH1BDC 模块在此扮演“信号桥梁”的角色：Mark VI系统通过其振动处理模块（如IS200VPROH1D）采集并处理来自振动传感器的原始信号，计算出通频振动值、频谱等数据。然后，这些数据被发送至IS200VSVOH1BDC 模块，该模块将其转换为高精度的4-20mA或±5VDC模拟量信号，输出至独立的TSI柜进行显示、记录和报警联锁。这种设计形成了振动保护的“双保险”，即使TSI主系统故障，DCS系统仍能通过Mark VI获得振动数据，极大提升了机组的安全性。
核心参数速览
| |
|---|
| |
| |
| |
| |
| GE Mark VI / Mark VIe 涡轮机控制系统 |
| |
| 模拟量输出， 通常为 4-20 mA 或 ±5 VDC （可配置） |
| 通常为4通道， 每个通道对应一个振动测点（如X/Y向振动） |
| 高精度， 确保振动值传输的准确性（典型值 ±0.1% FS） |
| |
| |
| 通过VME或PCI背板与Mark VI控制器及振动处理模块通信 |
| |
| |
| 垂直插入Mark VI机架（VME）或水平插入Mark VIe I/O包 |
| |
技术原理与创新价值
创新点1：构建冗余的振动保护架构。 IS200VSVOH1BDC 的核心价值在于它实现了振动保护系统的冗余配置。它允许将同一振动传感器的信号，在Mark VI系统内部进行处理后，再通过该模块以模拟量形式“镜像”输出给独立的TSI系统。这种设计确保了即使一方系统完全失效，另一方仍能获取关键的振动信息进行保护，满足了旋转机械对安全性的极致要求。创新点2：高保真的信号转换与同步输出。 该模块内部采用高精度的数模转换器（DAC），确保从数字量到模拟量的转换具有极低的误差和漂移。其输出与Mark VI系统的振动处理模块保持严格同步，能够真实反映振动的动态变化，为外部记录设备（如诊断系统）提供高质量的数据源，用于高级故障诊断和性能分析。创新点3：增强的电气隔离与系统安全性。 模块的每个输出通道之间以及通道与系统之间都采用了光电隔离或变压器隔离。这有效防止了外部TSI柜或记录仪可能引入的地环路干扰或浪涌冲击损坏昂贵的Mark VI控制系统，同时也避免了不同通道间的信号串扰，保证了振动信号的独立性和纯净度。
应用案例与行业价值
某输气管道压气站对驱动压缩机的燃气轮机控制系统进行升级，采用GE Mark VIe系统，并要求振动信号必须同时送入站控SIS（安全仪表系统）进行独立联锁。应用流程： 压缩机轴承的X、Y方向振动传感器信号接入Mark VIe系统，由振动处理模块进行监测。IS200VSVOH1BDC 模块被配置为将每个测点的通频振动值转换为4-20mA信号。这些信号通过硬接线送入独立的SIS系统，作为高高振动跳机的联锁条件。同时，信号也送至中控室的数据采集系统进行趋势记录。带来的改进： 安全工程师评价：“采用IS200VSVOH1BDC 方案后，我们构建了满足SIL2等级的振动保护回路。其输出的信号非常稳定，与TSI表显示的振动值高度一致。这种冗余架构让我们对机组的安全运行充满了信心，完全符合最新的功能安全标准要求。”
相关产品组合方案
- 1.IS200VPROH1D： Vibrocard 振动信号处理模块，是IS200VSVOH1BDC 的主要信号来源。
- 2.IS200/IS215系列控制器： 系统的处理核心。
- 3.本特利内华达（Bently Nevada） 3500/3701系统： 独立的TSI系统，是IS200VSVOH1BDC 的典型输出目标。
- 4.振动传感器： 如电涡流传感器、加速度传感器，是信号的源头。
- 5.
- 6.ToolboxST 软件： 用于对Mark VIe系统及IS200VSVOH1BDC 进行硬件组态、输出量程和报警值设置。
安装维护与全周期支持
安装IS200VSVOH1BDC 前需系统断电。在Mark VIe系统中，将其插入I/O包基板的指定插槽。连接输出信号线时，需使用屏蔽双绞线，屏蔽层在接收端单端接地。上电后，需通过ToolboxST软件配置每个输出通道对应的振动测点、工程单位（如密尔或微米）和输出量程（如0-10密尔对应4-20mA）。日常维护包括检查接线紧固性、监控模块状态，并定期通过模拟信号源或比对TSI系统读数来校验输出精度。
