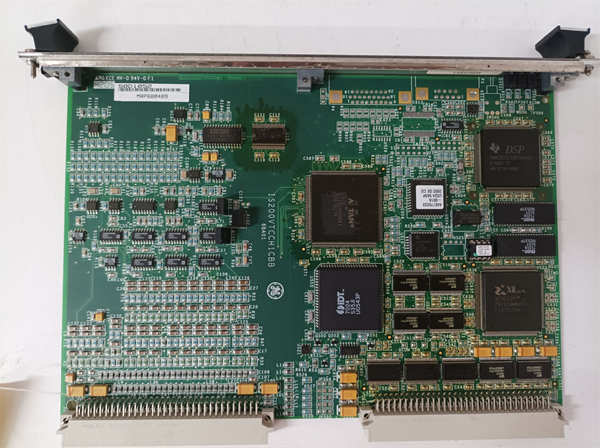

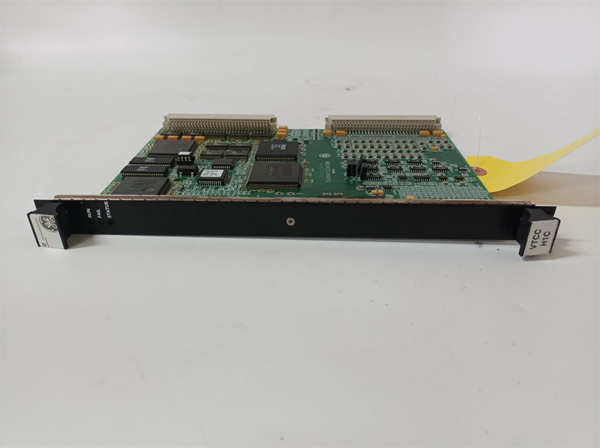

IS200VTCCH1CBB 是通用电气（GE）为其Mark VI涡轮控制系统设计的一款专用功能模块——电压互感器控制与通信模块。该模块是发电控制系统的关键组成部分，主要负责处理来自发电机端和电网侧的电压互感器（PT/VT）信号，实现发电机的自动同步（并网）检查、电压监测和保护功能。应用场景：
在一座大型燃气-蒸汽联合循环电厂中，当发电机组完成启动并准备投入电网（并网）时，需要精确检查发电机电压与电网电压的四个同步条件：电压幅值、频率、相位角和相序。GE IS200VTCCH1CBB 模块在此过程中扮演核心角色。它通过内置的高精度采集电路，持续监测来自发电机出口PT和电网侧PT的电压信号。控制系统根据 VTCCH1CBB 提供的实时数据，自动调节发电机的转速（调节频率和相位）和励磁电流（调节电压），直至满足严格的并网条件，然后发出合闸指令。这一过程实现了快速、平滑的自动并网，避免了非同期合闸对发电机和电网造成的巨大冲击，解决了“安全、精准并网”这一发电控制中的关键痛点。
核心参数速览：
| |
|---|
| |
| |
| |
| |
| 发电机/电网电压监测、自动同步检查（25A/25B功能） |
| 多通道交流电压输入（通常来自PT二次侧，如 67V / 115V AC） |
| |
| |
| |
| 向控制器提供同步使能、电压差、频率差、相位差等状态信号 |
| |
| |
| |
技术原理与创新价值：
- •创新点1：高精度同步相量测量技术。 IS200VTCCH1CBB 采用高速采样和数字信号处理（DSP）技术，精确测量发电机电压和电网电压的幅值、频率和瞬时相位。它能实时计算两者间的差值（ΔV, Δf, Δθ），为自动同步器提供高精度的决策依据，确保并网瞬间的冲击电流最小。
- •创新点2：可靠的同步检查与闭锁逻辑。 模块内部实现了完善的同步检查逻辑（25功能）。它持续比较发电机侧和电网侧的电压向量，只有在所有差值（电压差、频率差、相位角差）都在预设的安全阈值内时，才会发出“同步检查合格”信号，允许断路器合闸。这从硬件层面提供了防止非同期合闸的重要保护。
- •创新点3：多通道冗余与自诊断能力。 模块通常设计有冗余的电压输入通道，提高了可靠性。同时，它具备强大的自诊断功能，能够检测PT断线、信号丢失等故障，并上报给控制系统，防止因测量错误导致误判。
应用案例与行业价值：
在某调峰电站的燃气轮机发电机组中，其Mark VI控制系统采用了 IS200VTCCH1CBB 模块负责自动并网。由于电站需要频繁启停调峰，对并网速度和成功率要求极高。自投运以来，该模块表现出色，每次并网均一次成功，且合闸时的相位角差被控制在2度以内，远优于标准要求。电厂运行值长评价：“IS200VTCCH1CBB 模块的精准度令人信赖。无论是电网波动还是机组快速升降负荷，它都能提供稳定的电压相量数据，使我们的自动并网功能成为一项‘无忧’操作，极大地减轻了操作员的负担，并提升了电网供电的可靠性。”
相关产品组合方案：
- •IS200系列其他模块： 如主处理器、I/O模块等，共同构成完整的Mark VI控制器。
- •电压互感器（PT）： 为 VTCCH1CBB 提供一次电压信号。
- •自动同步器（25A）： 接收 VTCCH1CBB 的数据，发出调节指令。
- •
- •
安装维护与全周期支持：
GE IS200VTCCH1CBB 模块的安装需在系统完全断电下由专业人员进行。需将其准确插入Mark VI机架的指定槽位（通常有严格槽位要求），并确保背板连接器接触可靠。电压输入回路（来自PT）的接线必须正确、紧固，并注意PT二次侧不能短路。日常维护主要通过系统诊断工具监控模块状态和报警信息。定期校验时，需使用标准电压源对输入通道进行精度测试。模块支持热插拔更换（需严格遵守安全规程）。更换后，系统可能需要重新下装配置。
