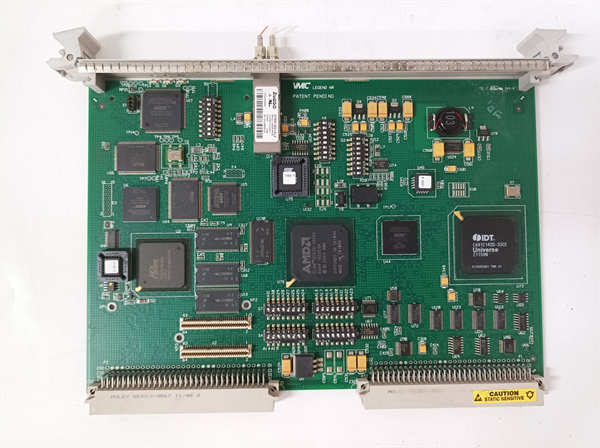

VMIVME-5565（完整部件号：VMIVME-5565-110000）是通用电气（GE）旗下VMIC（VME Industrial Computer）产品线的一款高性能增量式编码器接口模块。该模块采用标准的6U VMEbus板卡结构，提供多达6个独立的通道，用于连接增量式编码器，精确测量旋转设备的速度、方向和相对位置，是工业运动控制、涡轮机械监控和自动化测试系统中获取高精度反馈的关键组件。应用场景
在大型燃气轮机的启动和运行过程中，需要精确监测转子转速，防止超速并确保平稳通过临界转速区。VMIVME-5565 编码器接口模块被安装在基于VME总线的Mark VI控制机柜中。它通过专用电缆连接至安装在燃气轮机主轴上的磁阻式传感器或光电编码器。当主轴旋转时，编码器产生两路相位差90度的正交脉冲信号（A、B相）和一路索引脉冲信号（Z相）。VMIVME-5565 的相应通道高速采集这些脉冲，通过内部电路进行四倍频处理，并判别方向，将计数结果实时存入板载存储器。Mark VI主控制器通过VME总线周期性地读取这些计数值，计算出精确的转速和轴位置，用于超速保护、顺序控制和性能分析。其高抗干扰能力确保了在强电磁干扰的机旁环境中信号的稳定可靠。
核心参数速览
| |
|---|
| |
| |
| GE / VMIC (VME Industrial Computer) |
| |
| |
| |
| 接收A, B, Z相正交增量信号， 差分输入（RS-422标准） |
| |
| |
| |
| |
| |
| |
| |
| |
技术原理与创新价值
创新点1：多通道独立与高速计数能力。 VMIVME-5565 的核心优势在于其集成了6个完全独立的32位计数器通道。每个通道均可独立配置和运行，能够同时处理来自多个轴（如燃气轮机的主轴、多个燃料泵轴）的编码器信号。其高达1MHz的计数频率使其能够精确捕获高速旋转设备的微小位移变化，满足高动态响应应用的需求。创新点2：差分输入与光电隔离技术。 该模块采用差分线路接收器（符合RS-422标准）来接收编码器信号。这种设计能有效抑制共模噪声，特别适用于长距离传输或电磁环境恶劣的工业现场。同时，通道与VME系统之间采用光电隔离，切断了地环路，防止地电位差引起的测量误差或设备损坏，极大地提升了系统的稳定性和可靠性。创新点3：灵活的VME总线从接口与中断支持。 模块作为VMEbus的从设备，其计数器值、状态和控制寄存器被映射到VME的地址空间中。主处理器（CPU板）可以方便地通过总线对其进行读写操作。同时，模块支持VME总线中断，当发生特定事件（如计数器溢出、Z脉冲到来）时，能主动通知CPU，减少了CPU的轮询开销，提高了系统效率。
应用案例与行业价值
某水电站对水轮机调速器系统进行数字化改造，采用VME系统作为主控制器，需要高精度的转速反馈信号。应用流程： 安装在水轮机大轴上的光电编码器随轴旋转，产生A、B、Z相脉冲。VMIVME-5565 模块的一个通道连接此编码器。模块内部对A、B相进行四倍频，使分辨率提高四倍，并判别旋转方向。主CPU板通过VME总线实时读取计数值，精确计算出水轮机的实时转速。该系统根据此转速信号，与电网频率进行比较，通过PID运算驱动导水机构，调节进水流量，维持机组的稳定运行和快速负荷响应。带来的改进： 项目工程师评价：“VMIVME-5565 模块计数非常准确稳定，其差分输入特性完全消除了以往信号传输中的干扰问题。六通道的设计还为未来监测其他辅助泵轴预留了充足容量。改造后，机组的转速控制精度和并网速度都得到了显著提升。”
相关产品组合方案
- 1.VME系统CPU板（如MVME5100）： VME系统的主处理器，是VMIVME-5565 的控制核心。
- 2.VME机架与电源： 为VMIVME-5565 提供安装基座和电力。
- 3.增量式编码器： 如光电编码器、磁编码器，是VMIVME-5565 的信号源。
- 4.信号调理模块： 在长距离传输中，可能需中继器或信号放大器。
- 5.VMIVME-5577 等： 其他型号的编码器或计数器模块，功能可能互补。
- 6.VxWorks 或 LynxOS 实时操作系统： 常用于运行VME系统上的控制软件。
- 7.
安装维护与全周期支持
安装VMIVME-5565 需在系统断电下进行。将其垂直插入VME机架的空白插槽，并确保连接器到位。通过前面板连接器接入编码器信号线，注意A、B、Z相的对应关系和屏蔽层接地。上电后，需通过系统软件（如VxWorks BSP）对模块的基地址、中断向量等进行配置，并编写应用程序读取计数器值。日常维护主要是确保连接可靠、通风良好，并定期检查计数准确性。
