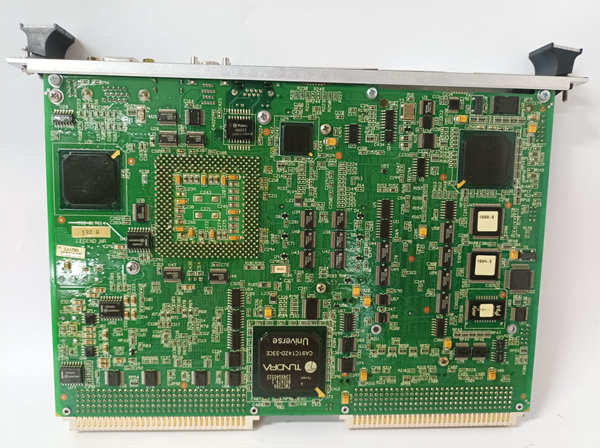

IS215UCVEH2AE 是通用电气（GE）为其Mark VIe涡轮控制系统设计的一款高性能伺服驱动控制模块。该模块是燃机燃料控制系统或蒸汽轮机进汽阀门控制系统的关键执行层组件，专门用于驱动和控制关键的伺服阀或电液执行机构（EHC），实现对燃料流量或蒸汽阀门的快速、高精度定位控制。应用场景：
在一台重型燃气轮机的燃料控制系统中，对天然气或液体燃料的流量需要实现毫秒级的精确调节，以响应电网负荷变化并保持燃烧稳定。GE IS215UCVEH2AE 伺服驱动模块接收来自Mark VIe主控制器的阀位指令信号（通常为4-20mA或±10VDC）。模块内部的高性能驱动电路将其转换为一个高精度的电流信号（如±40mA或更大电流），直接驱动燃料伺服阀的力矩马达线圈。伺服阀根据电流信号精确调节液压油流量，从而快速、准确地定位燃料控制阀的开度。其卓越的动态响应性能和控制精度，是保障机组快速升降负荷、防止熄火或超温的核心，解决了“高动态性能执行控制”的关键需求。
核心参数速览：
| 数值/说明（基于Mark VIe SVC模块通用特性） |
|---|
| |
| |
| 伺服驱动控制模块 (SVC - Servo Control) |
| |
| |
| 高精度电流输出（驱动伺服阀线圈，如 ±40mA @ 250Ω） |
| 集成LVDT/RVDT激励与解调功能（用于阀位反馈） |
| 接收模拟量指令（如 ±10VDC, 4-20mA） |
| |
| 输出电流监测、LVDT故障检测、线圈短路/开路检测 |
| 通过Mark VIe机架背板供电 + 外部辅助电源（通常为±15VDC） |
| |
| 模块化，插入Mark VIe I/O扩展包指定槽位 |
技术原理与创新价值：
- •创新点1：高精度电流驱动与LVDT反馈闭环。 IS215UCVEH2AE 的核心是构建一个高精度的位置闭环。它一方面产生一个高稳定度的交流信号激励阀位LVDT（线性可变差分变压器），另一方面对LVDT返回的信号进行精密解调，得到真实的阀位反馈。模块将反馈值与控制指令进行比较，通过PID算法实时调整输出电流，直至阀位达到指令要求，实现了亚毫米级的控制精度。
- •创新点2：强大的诊断与保护功能。 模块持续监测输出电流、LVDT信号的质量和有效性。它能诊断出伺服线圈短路、开路、LVDT断线、解调失败等故障，并立即向主控制器报告，同时可采取安全措施（如保持最后位置或驱动至安全位），有效防止误动或拒动导致的设备损坏。
- •创新点3：深度集成与简化设计。 该模块将伺服放大器和LVDT信号调理器高度集成在一个单元内，取代了传统分散的放大器、解调板和接线，大大简化了系统结构，减少了故障点，提高了可靠性，并便于集中诊断和维护。
应用案例与行业价值：
在某联合循环电厂的燃气轮机中，IS215UCVEH2AE 模块被用于驱动控制天然气流量和压缩机导叶的伺服阀。在一次电网频率急剧下降的突发事件中，机组需要快速增加燃料以维持转速。UCVEH2AE 模块以其卓越的动态响应，在几百毫秒内将燃料阀驱动到指定开度，成功避免了机组因转速过低而跳闸，保障了电网的稳定。事后分析显示，其阀位控制误差始终保持在0.5%以内。电厂热控工程师评价：“UCVEH2AE 模块的快速性和精准性超出了我们的预期。其集成的诊断功能让我们能提前发现LVDT的潜在问题，它的可靠性是我们实现机组快速调峰和安全运行的基石。”
相关产品组合方案：
- •Mark VIe 控制器（如 IS200ERPGH1A）： 产生阀位控制指令。
- •伺服阀/电液执行机构： UCVEH2AE 模块的直接驱动对象。
- •LVDT/RVDT 位置传感器： 提供阀位反馈信号。
- •
- •辅助电源模块： 为 UCVEH2AE 提供所需的±15VDC等外部电源。
安装维护与全周期支持：
GE IS215UCVEH2AE 模块的安装需由专业人员执行。需将其插入Mark VIe I/O包的指定槽位，并确保连接器锁紧。外部接线需严格按照图纸连接伺服阀线圈和LVDT传感器，注意屏蔽和绞合以抗干扰。日常维护主要通过系统软件监控模块状态、输出电流和反馈值。定期校验时，需检查零点和满度精度。模块支持热插拔更换（需遵循安全规程）。更换后可能需进行参数设置或校准。
