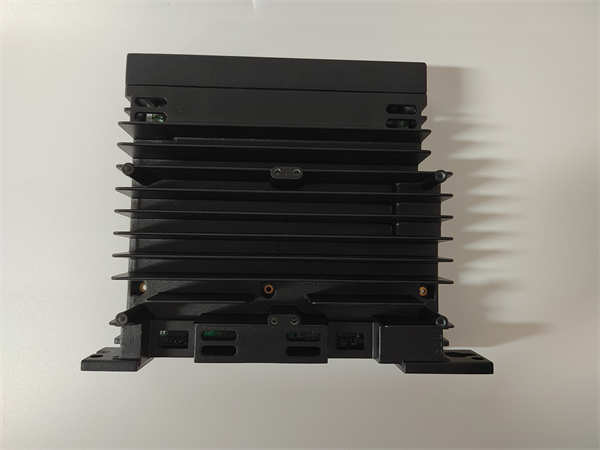

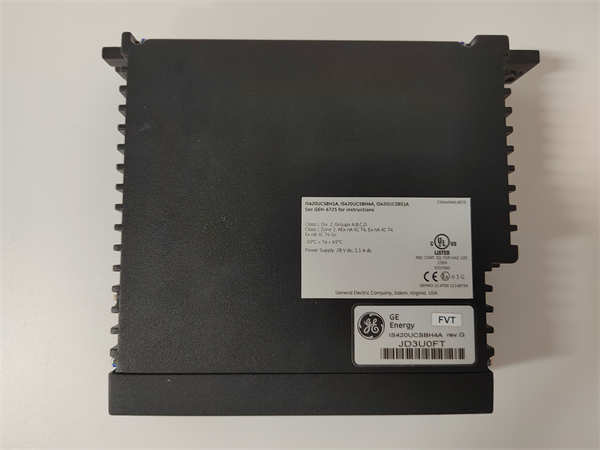

GE IS420UCSBH4A

GE IS420UCSBH4A 是通用电气（GE）为其Speedtronic Mark VIe安全控制系统设计的一款高性能三重化（TMR）通用控制与安全保护（UCSB）处理器模块。该模块是Mark VIe SIS（安全仪表系统）的核心大脑，采用三重模件冗余（TMR）架构，专门为燃气轮机、蒸汽轮机等关键旋转机械提供达到SIL 3等级的超速（OS）、火焰检测（FD）及其他关键安全保护功能。

应用场景：

在一座联合循环电厂中，燃气轮机是核心动力设备，其转速必须被连续监测，任何超速都可能导致灾难性的“飞车”事故。GE IS420UCSBH4A模块作为Mark VIe安全系统的核心，同时接收三个独立的磁电式转速传感器信号。其内部三个完全独立的处理器通道并行运行相同的超速保护逻辑（如110%额定转速触发停机）。每个通道独立判断，最终的输出由硬件表决器根据“三选二”（2oo3）原则进行裁决。只有当至少两个通道同时检测到超速危险时，模块才会发出紧急停机（ESD）指令，切断燃料供应。这种架构确保即使一个转速传感器或一个处理器通道发生故障，系统也不会误动作，同时在真实危险发生时能可靠执行安全功能，完美兼顾了安全性与可用性。

核心参数速览：

技术原理与创新价值：

创新点1：三重模件冗余（TMR）安全架构。IS420UCSBH4A的核心在于其TMR设计。它包含三个完全独立的、并行的处理器通道，每个通道拥有自己的电源、CPU和内存，执行完全相同的应用程序。一个硬件表决器持续比较三个通道的输出。只有当至少两个通道的输出一致时，才允许最终输出动作。这种架构可以容忍任何一个通道的任意单一故障，而不会影响系统的安全功能，实现了极高的容错能力。创新点2：高安全完整性等级与可靠性。该模块的设计和认证遵循严格的国际安全标准（如IEC 61508），使其能够构建达到SIL 3等级的安全仪表系统（SIS）。这意味着其发生危险失效的概率被控制在极低的水平（例如，每小时小于10^-7次），为保护人员、环境和关键资产提供了最高级别的保障。创新点3：全面的在线诊断与维护便捷性。模块具备强大的在线自诊断功能，能够持续监测其内部三个通道的同步状态、计算结果、内存和通信健康度。一旦检测到通道间差异或内部故障，会立即产生诊断报警。其热插拔特性允许在系统不停机、安全功能不中断的情况下更换故障模块，极大地提升了系统的可维护性和可用性。

应用案例与行业价值：

某大型天然气压缩站的燃气轮机驱动机组，其安全系统采用以GE IS420UCSBH4A为核心的Mark VIe系统。在一次雷击事件中，一个转速探头信号线感应了高压浪涌，导致IS420UCSBH4A的一个处理器通道读数异常并触发内部报警。但由于TMR的“三选二”表决机制，另外两个通道读数正常，系统并未发出误停机指令，保障了压缩站的连续供气。维护人员根据诊断报警迅速定位并更换了受损的探头，避免了非计划停机带来的巨大经济损失，充分体现了TMR系统在避免误动和拒动方面的完美平衡。

相关产品组合方案：

1. 1.IS420 I/O模块： 如IS420YDIAS1C（TMR数字量输入）、IS420YDOAS1C（TMR数字量输出），为IS420UCSBH4A提供现场信号接口。

2. 2.Mark VIe 机架与背板： 如IS420RACK系列，为所有模块提供安装基础、电力和通信背板。

3. 3.三重化传感器： 如转速探头、火焰探测器，为TMR系统提供可靠的信号源。

4. 4.最终执行元件： 如安全切断阀（SSDV），由IS420UCSBH4A发出的安全指令驱动。

5. 5.GE ToolboxST 工程软件： 用于对Mark VIe系统进行配置、调试和诊断。

6. 6.上级DCS系统： 如GE的Mark VIe DCS或第三方系统，与安全系统进行通信和监控。

安装维护与全周期支持：

GE IS420UCSBH4A控制器模块的安装、配置和维护必须由经过GE专门培训并认证的合格安全技术人员执行。操作需严格遵守安全规程，通常涉及复杂的软件配置和逻辑下装。日常维护主要通过ToolboxST软件进行状态监控和诊断信息查看。
