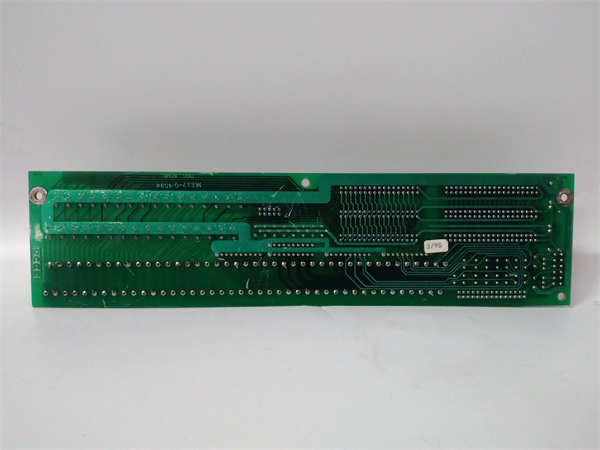

DS200TBQCG1AAA

DS200TBQCG1AAA 是通用电气（GE）公司生产的Mark V燃气轮机控制系统中的一款关键接口组件。从型号前缀“TBQC”判断，这是一块终端板或端子板组件。该产品是控制系统机柜内部的关键连接部件，作为控制系统核心板卡（如I/O模块、控制处理器）与现场设备（传感器、执行机构）之间的物理接线桥梁。它通过高密度、可插拔的接线端子排，为信号提供连接、分配、隔离和保护功能，是确保整个控制系统信号传输可靠性和维护便利性的基石。

应用场景

在一座大型燃气轮机发电厂的控制系统中，数百个来自现场的温度、压力、振动传感器信号以及送往调节阀、电机的控制信号，都需要通过电缆可靠地接入Mark V控制柜。DS200TBQCG1AAA 终端板就安装在控制柜内，为特定的I/O板卡（如数字量输入板DS200DIG****）提供现场接线接口。现场电缆整齐地压接在 DS200TBQCG1AAA 的端子排上，再通过柜内预制带状电缆连接到对应的I/O板卡。这种结构将易损的现场接线部分与精密的电子板卡分离，成功解决了直接接线导致的板卡接口损坏、接线混乱、查找线困难和维护不便等核心痛点。

核心参数速览

技术原理与创新价值

创新点1：模块化分离设计提升可维护性DS200TBQCG1AAA 的核心价值在于其模块化设计。它将需要频繁插拔和操作的现场接线端子与精密度高、对静电和物理应力敏感的电子板卡分离开。当需要修改接线、查找线路或因接线错误导致端子损坏时，维护人员只需在端子排上操作，无需触动更昂贵、更脆弱的电子板卡本身，极大降低了误操作风险和维护成本。创新点2：集成化信号调理与保护该终端板并非简单的被动连接块。其设计通常集成了电阻、电容、保险丝、磁珠或TVS管等无源元件，为连接的信号提供初步的滤波（抑制高频噪声）、限流（防止短路冲击）和过压保护（抑制浪涌）。这为后级的电子板卡提供了额外的保护层，增强了整个信号通道在恶劣工业环境下的鲁棒性和可靠性。创新点3：清晰的标识与错误预防GE为此类终端板提供了清晰的丝印标识，包括端子号、信号名称、公共端和电源极性等。这种设计极大地减少了接线错误的可能性，简化了调试和日常维护时的查线工作，提高了工作效率和系统可靠性。

应用案例与行业价值

案例：某天然气管道压缩站燃机控制系统定期检修在压缩站燃机控制系统的年度检修中，需要检查并紧固所有现场接线。由于使用了 DS200TBQCG1AAA 终端板，维护人员可以安全、方便地在端子排侧进行紧固和测量工作，完全无需拔插任何电子板卡上的连接器，避免了因接触不良引入新故障的风险。检修结束后，系统一次上电成功。站内工程师评价：“DS200TBQCG1AAA 这种端子板设计，虽然成本不高，但实用性极强。它使我们的维护工作变得安全、高效，也保护了价值数万元的核心I/O模块，间接节省了大量的潜在维修费用。”

相关产品组合方案

1. 1.配套的电子板卡（如 DS200DIG数字量输入板）：DS200TBQCG1AAA** 的服务对象。

2. 2.Mark V 系统机架：为电子板卡和终端板提供安装位置。

3. 3.柜内预制电缆：用于连接 DS200TBQCG1AAA 终端板与对应的电子板卡。

4. 4.同系列其他终端板（如 DS200TBTG** 用于模拟量）：用于不同类型的信号。

5. 5.端子标记套件：用于清晰标识每一根线缆。

安装维护与全周期支持

DS200TBQCG1AAA 终端板的安装需在系统断电后进行。安装时，首先将其固定到指定位置，然后连接好与电子板卡的预制电缆，最后将现场信号线根据图纸正确接入对应的端子。日常维护主要是定期检查端子有无松动迹象。
