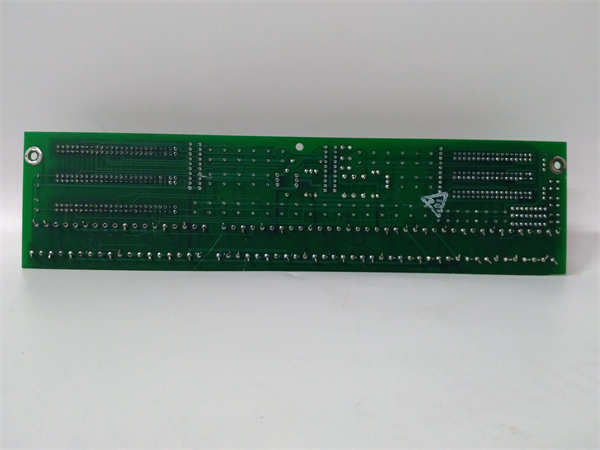

DS200TBQDG1AFF

DS200TBQDG1AFF 是通用电气（GE）公司生产的Mark V燃气轮机控制系统中的一款关键接口组件。从型号前缀“TBQD”判断，这是一块专用于数字量输入（DI） 信号的终端板或端子板组件。该产品是Mark V控制柜内数字量输入板卡（如DS200DIG***系列）与现场开关量设备（如压力开关、液位开关、继电器触点、按钮等）之间的物理连接接口，负责提供高密度、可靠的接线端子，并通常集成了信号调理和保护电路。

应用场景

在一座大型燃气轮机发电厂的润滑油系统中，多个压力开关和流量开关实时监测着润滑油的状况。这些开关的“正常/报警”触点信号需要通过电缆接入Mark V控制柜，用于连锁保护和状态显示。DS200TBQDG1AFF 数字量输入端子板正是这些现场开关信号的“集散地”。它将分散的现场电缆汇集并整齐地连接到端子排上，再通过柜内预制带状电缆连接到后级的数字量输入板卡。板载的光电隔离器有效消除了现场电缆引入的共模干扰，确保开关状态被准确无误地识别，成功解决了因信号抖动、干扰导致的误报警或保护拒动等核心痛点。

核心参数速览

技术原理与创新价值

创新点1：光电隔离与抗干扰设计DS200TBQDG1AFF 的核心价值在于其集成的光电隔离技术。现场侧的开关信号通过光耦驱动内部红外LED，LED发出的光被光敏晶体管接收，从而在电气上完全隔离了嘈杂的现场环境与敏感的控制系统内部电路。这种设计能有效抑制共模噪声、地环路干扰和瞬态高压脉冲，极大地提高了数字量信号采集的抗干扰能力和系统可靠性。创新点2：可配置的输入滤波防抖动机械开关或继电器触点在闭合或断开时会产生毫秒级的抖动，可能导致控制系统误判为多次通断。该端子板通常提供可配置的输入滤波时间（如1-20ms），通过硬件电路或配合板卡软件滤除信号抖动，确保只有稳定有效的开关状态才会被识别并送入逻辑处理器，提升了控制的准确性。创新点3：模块化结构与维护便利性采用端子板与电子板卡分离的模块化设计。当需要更换接线或端子排因频繁操作损坏时，只需更换成本较低的 DS200TBQDG1AFF 端子板，而无需触动更精密、昂贵的数字量输入主板。这大大降低了维护成本、复杂度和风险，缩短了故障修复时间。

应用案例与行业价值

案例：某大型化工厂自备电站燃机点火系统故障排查该电站燃机点火失败，排查发现是“火焰检测有”信号未能正确送入Mark V系统。检查发现，火焰检测器的继电器触点正常，但信号在进入控制柜后因端子松动导致接触不良。由于使用了 DS200TBQDG1AFF 端子板，维护人员直接在端子排侧紧固了接线，系统随即恢复正常。热控工程师表示：“DS200TBQDG1AFF 这种设计让我们能快速定位并处理这类简单的接线故障，而无需对电子板卡进行任何操作。它的隔离功能也有效防止了现场设备可能引入的干扰，确保了点火序列控制的可靠性。”

相关产品组合方案

1. 1.配套的数字量输入板卡（如 DS200DIG）：DS200TBQDG1AFF* 的直接服务对象。

2. 2.Mark V 系统机架与背板：为整个模块提供安装基座和电源/数据总线。

3. 3.现场开关设备：如压力开关、温度开关、限位开关、继电器触点等。

4. 4.同系列其他端子板（如 TBQA用于模拟量，TBQC用于数字量输出）：用于不同类型的信号。

5. 5.柜内预制电缆：连接端子板与对应的电子板卡。

安装维护与全周期支持

DS200TBQDG1AFF 端子板的安装需在系统完全断电下进行。安装时，首先将其固定到指定位置，然后连接好与数字量输入板卡的预制电缆，最后根据图纸将现场设备的信号线正确压接到端子排上。
