135489-03 BENTLY

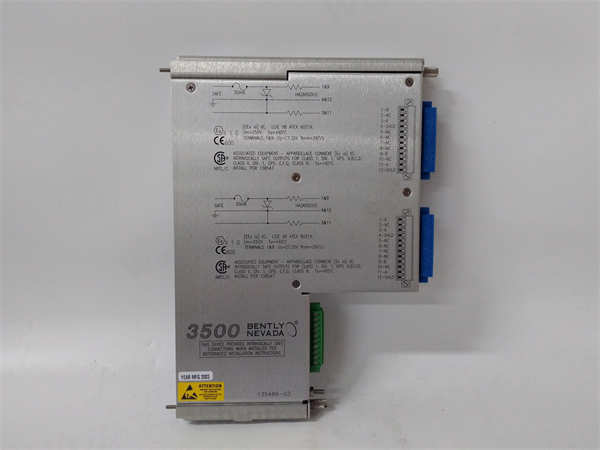

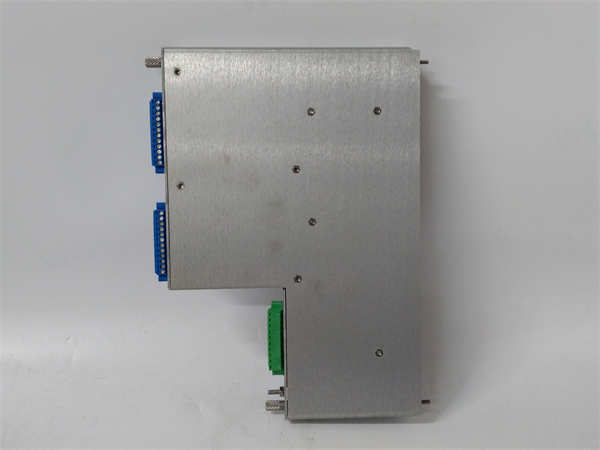

BENTLY 135489-03 是贝克休斯旗下Bently Nevada品牌的一款用于3500机械状态监测系统的键相位/转速模块。该模块是机械保护系统的关键组成部分，专用于处理来自电涡流传感器或磁电式传感器的键相位信号，为振动分析和机械诊断提供精确的时基参考。

应用场景：

在一家大型石化厂的催化裂化装置中，一台功率高达30兆瓦的富气压缩机是生产的核心设备。其运行状态直接关系到全厂的安全与效益。该压缩机的状态监测系统采用了Bently Nevada 3500框架，其中，BENTLY 135489-03 键相位模块负责接收安装在压缩机轴上的电涡流传感器信号。这个信号如同音乐的“节拍器”，为系统提供了转子每转一次的精确参考点。它不仅用于精确计算转速，更关键的是，在分析振动数据时，135489-03 提供的相位信息帮助工程师准确诊断出转子的不平衡位置，从而在计划停机期间进行了精准的动平衡校正，避免了一次因振动超标可能导致的非计划停车和重大设备损坏，保障了装置的连续安全运行。

核心参数速览：

技术原理与创新价值：

创新点1：高精度信号调理与鉴别。BENTLY 135489-03 模块内部集成了精密的信号调理电路，能够有效处理来自电涡流传感器的微弱高频信号。其可调的门限电压功能，可以精确地从复杂的波形中识别出键相缺口或键相峰值的时刻，即使在低速或信号质量不佳的情况下，也能提供稳定的键相位脉冲，确保了转速测量和相位分析的准确性。创新点2：双通道独立设计与冗余备份。模块提供两个完全独立的键相位通道，允许用户连接两个键相传感器（例如，从驱动端和非驱动端）。这不仅提供了冗余备份，提高了系统可靠性，还能用于诊断轴的不同断面行为或进行更复杂的扭转振动分析（需系统支持），为高级诊断提供了数据基础。创新点3：无缝集成与全面诊断。作为3500系统的一员，135489-03 能够与框架内的振动监测器、继电器模块等无缝协作。模块本身具备完善的在线诊断功能，可实时监测传感器回路的状态（如开路、短路），并通过前面板LED和系统软件给出清晰的状态指示，极大地方便了日常维护和故障排查。

应用案例与行业价值：

在某大型发电厂的燃气轮机发电机组中，BENTLY 135489-03 模块是启动和运行期间的关键保护元件。在机组启动过程中，它提供的精确转速信号用于控制盘车电机、暖机和越过临界转速区。在正常运行时，它监测转速超速，并作为振动监测器的相位基准。曾经在一次例行监测中，系统通过135489-03 提供的相位信息，发现#2轴承振动相位发生缓慢漂移，预警了叶片结垢问题。电厂据此安排了在线清洗，避免了效率下降和潜在的振动故障。设备主管评价：“135489-03 模块提供的键相信号非常稳定，是我们进行预测性维护和故障诊断的基石，它的可靠性让我们对机组安全充满信心。”

相关产品组合方案：

1. 1.BENTLY 3500/15：电源模块，为整个3500机架（包含135489-03）提供稳定、冗余的电力。

2. 2.BENTLY 3500/42M：振动监测器模块，接收来自135489-03 的键相脉冲，进行振动量值和相位监测。

3. 3.BENTLY 330180-50-00：8mm电涡流传感器探头，用于产生键相位信号，是135489-03 的信号来源。

4. 4.BENTLY 3500/22M：温度监测器模块，与135489-03 协同，共同完成机组的全面状态监测。

5. 5.BENTLY 3500/32：继电器模块，接收监测器报警信号，执行停机或报警输出，与135489-03 间接关联构成保护链。

6. 6.BENTLY 330104-00-05-10-02-00：延伸电缆，连接探头和前置器，最终信号送至135489-03。

7. 7.BENTLY 3500/92：通信网关，将135489-03 等模块的数据上传至上层系统（如DCS或资产管理系统）。

安装维护与全周期支持：

BENTLY 135489-03 模块采用标准的导轨安装方式，可轻松插入3500系列机架的任意插槽。接线通过前部的可拆卸端子块完成，支持在线更换（热插拔需系统配置允许），极大简化了安装和维护流程。日常维护主要通过3500系统配置软件或前面板LED进行状态监控，无需定期校准。
