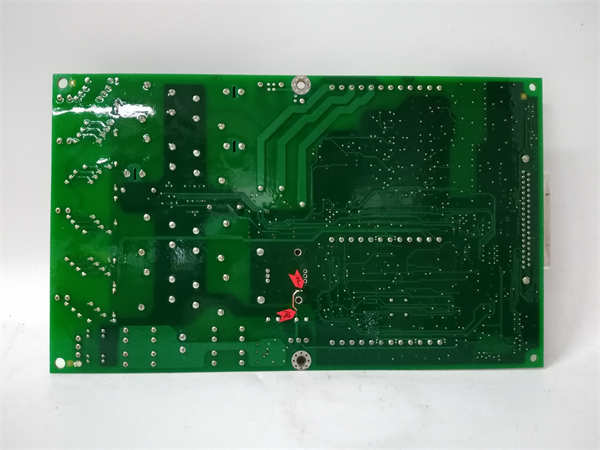

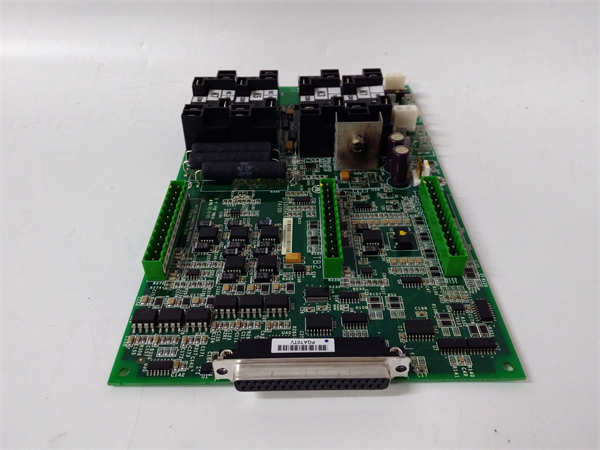

IS200AEADH4ADA

GE IS200AEADH4ADA 是美国通用电气（GE）公司为其Mark VI系列燃气轮机/汽轮机控制系统设计的一款专用模拟量输入端子板。该产品是控制系统I/O模块的关键组成部分，主要功能是为模拟量输入信号提供现场接线端子、信号调理和保护电路，是连接现场传感器与控制系统功能板卡的桥梁。

应用场景：

在一台联合循环燃气轮机的Mark VI控制柜中，需要对燃烧室温度、燃料压力、冷却水流量等数十个关键工艺参数进行连续监控。这些参数由现场的热电偶、压力变送器以模拟信号形式输出。GE IS200AEADH4ADA 端子板就安装在这些信号接入的“第一站”。它通过板载的高密度接线端子接收来自现场的原始信号，并利用其内部的滤波和保护电路对信号进行初步调理，消除部分噪声和干扰，然后将“净化”后的信号通过板间连接器稳定地传输至对应的功能板卡（如 IS200AEADH1A）。这一过程确保了送至控制系统的信号质量，为精确控制和安全保护奠定了坚实基础。

核心参数速览

技术原理与创新价值

创新点1：模块化与高密度集成设计。GE IS200AEADH4ADA 体现了Mark VI系统先进的模块化理念。它将传统的信号接线端子、保险丝、滤波电路等分立元件高度集成于一块标准的PCB板上。这种设计不仅大大节省了控制柜内的空间，还简化了布线，提高了系统的规整性和可靠性，便于批量生产和维护。创新点2：专业的信号调理与保护机制。作为信号接入的前端，该端子板内置了专业的信号调理电路，如RC滤波网络，可有效抑制现场引入的高频噪声。同时，它提供了过压和过流保护功能（如通过保险丝或TVS管），能够承受现场常见的电压瞬变和接线错误，像一道“防火墙”一样保护后级昂贵且精密的功能板卡（如 IS200AEADH1A）免受损坏。创新点3：增强的系统可靠性与可维护性。通过将易损的接线端子部分与核心的信号处理电子部分分离，IS200AEADH4ADA 这种“端子板+功能板”的设计提升了系统的可维护性。当需要更换接线或前端保护元件时，通常只需处理端子板，而无需触动更复杂的功能板卡。这降低了维护难度和风险，并有助于降低备件成本。

应用案例与行业价值

某大型发电厂在对其9E型燃气轮机进行Mark VI控制系统升级后，机组运行稳定。然而，在一次例行检修中，维护人员发现用于监测排气温度的某个通道信号异常波动。经排查，问题根源是现场传感器线路绝缘老化引入干扰。由于GE IS200AEADH4ADA 端子板有效的滤波和保护，该干扰被限制在前端，未对后级的 IS200AEADH1A 功能板造成任何影响。在更换传感器线路后，通道恢复正常。电厂热控工程师指出：“这种模块化设计让我们能快速定位并解决故障点，IS200AEADH4ADA 这样的前端板卡就像系统的‘第一道防线’，其保护作用至关重要。”

相关产品组合方案

· •GE IS200AEADH1A：核心的模拟量输入功能模块，与 IS200AEADH4ADA 端子板直接配套使用，完成信号的精确数字化。

· •GE IS200EPAOH1A：电源分配模块，为整个I/O包，包括 IS200AEADH4ADA 在内的模块提供稳定电源。

· •GE IS200ERTDH1A：RTD（热电阻）输入模块及配套端子板，用于温度测量，与AI模块互补。

· •GE IC3600系列：Mark VI系统的核心控制器，处理由 IS200AEADH4ADA 等I/O模块上传的数据。

· •现场压力/温度变送器：信号的源头，其输出信号接入 IS200AEADH4ADA 端子板。

· •GE 马克VI系统机架与背板：所有模块的安装和通信平台。

安装维护与全周期支持

GE IS200AEADH4ADA 的安装需严格按照Mark VI系统的规范进行。它通常通过导轨安装在指定的I/O包插槽内，并通过精密的板对板连接器与上方的功能板卡咬合。现场信号线应按照图纸正确连接到端子板的螺丝端子或插拔式端子上，并确保紧固力矩适当。日常维护主要是检查接线是否松动，观察板卡有无物理损坏或过热痕迹。当需要更换时，需先切断该I/O包的电源，然后松开固定螺钉，拔下现场接线，即可取下端子板。安装新板时需确保连接器对准并牢固锁紧。
