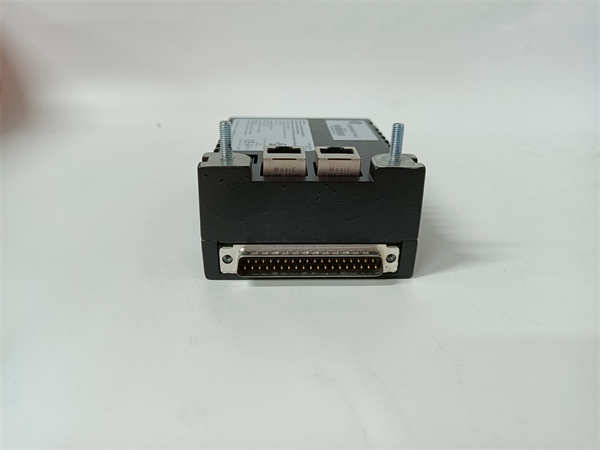

IS220PDIAH1B 336A5026ADP4

GE IS220PDIAH1B (部件号 336A5026ADP4) 是通用电气（GE）生产的一款高性能模拟量输入终端板。它是GE Mark VIe燃气轮机和蒸汽轮机控制系统的关键组件，属于PDIA系列产品，专门用于高精度地采集来自现场传感器的模拟信号，如振动、位移、压力等，为机组的状态监测和控制提供可靠的数据基础。

应用场景

在联合循环电厂燃气轮机的启动过程中，需要实时监测转子轴的振动幅度，一旦振动超限，必须立即采取保护措施，防止设备损坏。GE IS220PDIAH1B 模拟输入终端板就安装在轮机房的控制机柜内。它直接连接来自轴瓦附近电涡流传感器的微弱电压信号。IS220PDIAH1B 负责对这些信号进行高精度的采集和调理，并将精确的振动数据通过背板总线实时传送给Mark VIe主控制器。控制系统根据这些数据绘制振动趋势图，并在振动值接近危险阈值时发出预警或执行停机指令，是保障燃机安全启停和稳定运行的“神经末梢”。

核心参数速览

技术原理与创新价值

创新点1：高精度信号调理与灵活配置能力。IS220PDIAH1B 的核心在于其精密的模拟前端设计。每个输入通道均可通过软件独立配置为电压或电流输入模式，并设置合适的量程。其内部的信号调理电路（包括放大、滤波）确保了即使对于微弱的传感器信号（如来自振动传感器的毫伏级信号），也能进行低噪声、高保真的采集，为后续的精确控制和高级诊断提供了数据基础。创新点2：高密度设计与通道间隔离技术。该终端板在紧凑的尺寸上集成了16个模拟输入通道，满足了燃气轮机等复杂设备对多点信号监测的需求。同时，其设计采用了先进的隔离技术，实现了通道与系统总线之间的电气隔离，并能有效抑制通道间的串扰。这保证了在某一通道出现故障（如现场信号线短路）时，不会影响其他通道的正常工作，极大地提升了系统的可靠性和安全性。创新点3：与Mark VIe系统的无缝集成和诊断功能。作为Mark VIe I/O包的原生成员，IS220PDIAH1B 在机械结构、电气定义和通信协议上与系统完美兼容。它支持系统的在线诊断功能，能够监测断线、超量程等异常状态，并将诊断信息实时上传至控制器，帮助运维人员快速定位问题，实现预测性维护。

应用案例与行业价值

在某大型钢铁企业自备电站的汽轮机控制系统改造中，需要新增对轴承温度和润滑油压力的多点监测。项目选用了GE的Mark VIe系统，并配置了多块 GE IS220PDIAH1B 终端板来接入新增的PT100热电阻和压力变送器。IS220PDIAH1B 的灵活配置能力使得同一块板卡既能处理电阻信号（用于温度），也能处理电流信号（用于压力），简化了备件库存和工程设计。系统投运后，机组的状态监测能力得到显著增强。维护工程师反馈：“IS220PDIAH1B 模块的测量值非常稳定，其通道密度高，一个模块就能覆盖我们多个轴承的测点，为我们节省了机柜空间。它的可靠性非常高，保障了机组的长期稳定运行。”

相关产品组合方案

1. 1.IS200系列I/O包： IS220PDIAH1B 所安装的物理载体和通信背板。

2. 2.IC200系列控制器： Mark VIe系统的控制核心，如IC200CPUE05，是PDIA模块数据的处理大脑。

3. 3.IS220PDAIH1A： 同系列的模拟量输入模块，功能类似，可能存在通道数量或性能的细微差异。

4. 4.IS220PTURH1B： 热电偶输入模块，专用于连接热电偶，与PDIA互补，覆盖温度测量全范围。

5. 5.DS200系列模块： GE Mark VI系统的I/O模块，体现了技术在代际间的延续性。

6. 6.Bently Nevada 3500系统： GE旗下的专业状态监测系统，与Mark VIe系统中的TSI功能互为补充。

7. 7.电源模块： 为整个I/O机架提供稳定电力。

安装维护与全周期支持

GE IS220PDIAH1B 的安装需在系统断电下进行。操作时，需先将其插入指定的Mark VIe I/O包基架的槽位中，并确保锁紧装置到位。然后，将带有预制端子的前连接器插入模块前端并旋紧固定螺钉。日常维护主要是保持模块通风散热良好，定期检查连接器是否松动。通过Mark VIe的工程工具（如ToolboxST）可以方便地对模块进行在线诊断、通道测试和参数配置。
