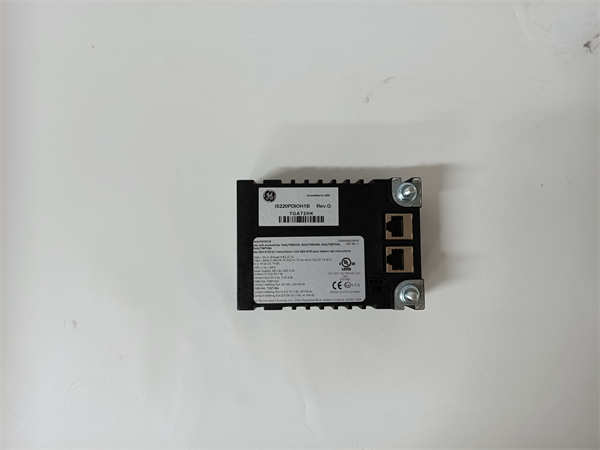

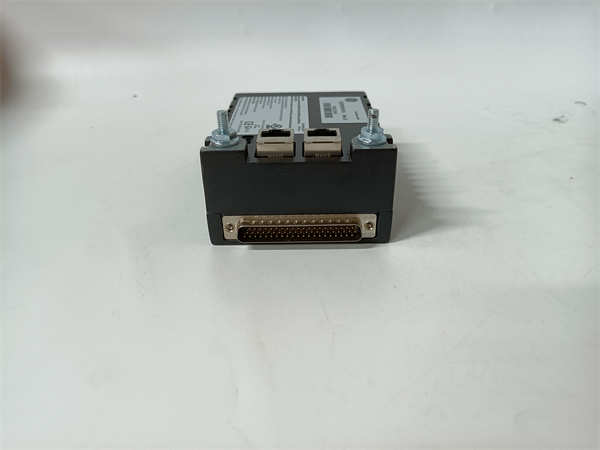

GE IS220PDIOH1B (部件号 336A5026ADP6) 是通用电气（GE）为其Mark VIe涡轮控制系统设计的一款高性能数字量输入/输出模块。该模块属于PDIO系列，提供多通道的离散量信号处理能力，专门用于读取现场开关状态（如限位开关、按钮）和控制执行机构（如继电器、电磁阀），是透平机械控制系统中实现安全联锁和顺序控制的关键组件。应用场景
在燃气轮机发电机组的安全保护系统中，需要实时监测燃气供给阀门的开关状态、润滑油压力是否正常等关键开关量信号，并在紧急情况下快速切断燃料供应。GE IS220PDIOH1B 模块被安装在Mark VIe控制柜内，其输入通道连接着燃气阀的限位开关和润滑油低压开关，输出通道则控制着燃料截止阀的电磁阀。当控制系统监测到润滑油压力过低时，IS220PDIOH1B 会在毫秒级内响应，通过其输出通道驱动燃料截止阀快速关闭，切断燃气供给，防止设备因润滑不良而损坏。这种快速、可靠的反应是保障大型燃机安全运行的基石。
核心参数速览
| |
|---|
| IS220PDIOH1B (部件号: 336A5026ADP6) |
| |
| |
| |
| |
| |
| |
| 通常为2A @ 30V DC 或 0.5A @ 120V AC（具体参见手册） |
| |
| |
| |
| |
| |
技术原理与创新价值
创新点1：高灵活性通道配置。IS220PDIOH1B 的每个通道都可以通过硬件跳线或软件配置独立设置为输入或输出模式。这种灵活的配置方式使得该模块能够适应各种不同的应用需求，大大减少了备件种类和库存成本，提高了系统的适应性和工程实施效率。创新点2：高可靠性隔离设计。模块采用先进的光电隔离和继电器隔离技术，实现了每个通道之间以及通道与系统总线之间的电气隔离。这种设计能够有效防止现场侧的电磁干扰、浪涌冲击等故障窜入控制系统，保护了关键的Mark VIe控制器，同时也能避免因某个通道故障而影响其他通道的正常工作，极大提升了系统的整体可靠性。创新点3：强大的在线诊断能力。IS220PDIOH1B 具备完善的自我诊断功能，可以实时监测每个通道的状态，如输出负载开路/短路、输入信号异常等。一旦检测到故障，模块会立即将诊断信息上报给主控制器，并在模块面板上通过LED指示灯进行本地报警，帮助运维人员快速定位和排除故障，显著缩短平均修复时间（MTTR）。
应用案例与行业价值
在某大型联合循环电站的汽轮机旁路控制系统中，需要精确控制多个高压、高温蒸汽阀门的开关顺序。项目采用 GE IS220PDIOH1B 模块来采集所有阀门的限位开关信号，并驱动其对应的电磁阀。在一次机组启动过程中，IS220PDIOH1B 准确检测到一个高压旁路阀未能达到全开位置，立即向控制器发出报警。控制系统随即中断了启动程序，避免了一次因阀门卡涩可能导致的严重设备事故。电厂热控工程师评价：“IS220PDIOH1B 模块响应迅速，诊断信息清晰，帮助我们避免了一次非计划停机，其可靠性值得信赖。”
相关产品组合方案
- 1.IS200系列I/O包： IS220PDIOH1B 所安装的物理载体和通信背板。
- 2.IC200系列控制器： Mark VIe系统的控制核心，如IC200CPUE05，是PDIO模块数据的处理大脑。
- 3.IS220PDAIH1A： 模拟量输入模块，用于采集温度、压力等连续量信号。
- 4.IS220URAH1A： 模拟量输出模块，用于控制调节阀等执行机构。
- 5.
- 6.ToolboxST软件： GE Mark VIe系统的工程配置工具。
- 7.DS200系列模块： GE Mark VI系统的I/O模块，体现了技术的延续性。
安装维护与全周期支持
GE IS220PDIOH1B 的安装需在系统断电下进行。操作时，需先将其插入指定的Mark VIe I/O包基架的槽位中，并确保锁紧。然后，将带有预制端子的前连接器插入模块前端并旋紧。日常维护主要是保持模块通风良好，定期检查连接器是否松动，并通过ToolboxST软件查看模块诊断状态。当模块故障需要更换时，在系统支持热插拔的条件下可在线更换，否则需停机操作。
