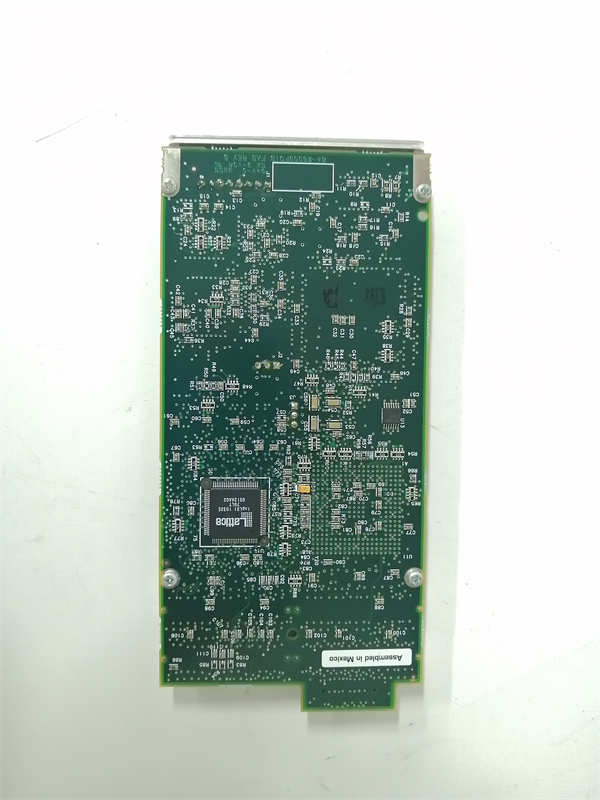

IPMC761-001 GE

IPMC761-001 是通用电气（GE）公司为其Mark VIe燃气轮机/蒸汽轮机控制系统设计的一款PROFIBUS DP通信接口模块。该模块作为Mark VIe I/O包的重要组成部分，主要用于实现控制系统与现场PROFIBUS DP从站设备（如远程I/O、变频器、智能仪表等）的高速、可靠数据通信。

应用场景：

在联合循环发电厂的燃气轮机控制室内，Mark VIe控制系统正在实时监控着数百个关键参数，从燃烧室温度到轴系振动。此时，安装在控制柜内的IPMC761-001 模块正通过PROFIBUS DP网络，以毫秒级的周期与远在几十米外的燃料调节阀定位器、压缩机可调导叶（IGV）执行机构等智能从站设备进行着密集的数据交换。它精准地将控制指令下发至现场设备，并实时采集它们的反馈状态，构成了一个高速、可靠的分布式控制网络。正是这种稳定高效的通信，确保了燃气轮机能够根据电网负荷要求快速、平稳地调整出力，同时将NOx排放控制在最优水平，凸显了IPMC761-001 在关键动力控制中的核心纽带作用。

核心参数速览：

技术原理与创新价值：

创新点1：深度集成于Mark VIe架构。 IPMC761-001 并非独立的通信网关，而是作为专用I/O模块直接插入Mark VIe系统的VME背板。这种深度集成使其能够通过背板与控制器（如EX2100e励磁控制器或UR系列控制器）进行高速、确定性的数据交换，通信延迟极低且稳定，完全满足燃气轮机这类高速旋转机械对控制实时性的苛刻要求。 创新点2：支持PROFIBUS DP-V1高级协议。 与基础的DP-V0协议相比，DP-V1支持非循环通信，这意味着控制器除了周期性的过程数据交换外，还能与智能从站设备（如支持DP-V1的流量计）进行参数配置、上传诊断信息等非实时性数据通信。这增强了对现场智能设备的支持能力，便于实现更复杂的控制和更详细的设备诊断。 创新点3：强大的诊断与维护性。 模块提供清晰的LED状态指示灯（如运行、故障、通信活动），便于现场快速诊断。同时，它支持完整的PROFIBUS诊断数据访问，工程师可以通过Mark VIe的工程工具软件（如ToolboxST）详细查看网络状态、从站配置和通信错误信息，极大地便利了系统的调试和故障排查，支持预测性维护，减少意外停机。

应用案例与行业价值：

案例：9FA级燃气轮机控制系统升级项目 某大型发电厂对其一台9FA级燃气轮机的控制系统进行升级，从老的Mark V系统升级至最新的Mark VIe平台。项目大量使用了IPMC761-001 模块来集成原有的PROFIBUS DP网络设备，包括智能阀门定位器、振动传感器接口模块等。 在升级过程中，IPMC761-001 模块的即插即用特性简化了硬件安装。利用其支持的DP-V1非循环通信功能，工程师成功实现了对智能阀门定位器的在线参数整定和高级诊断信息读取，优化了燃烧控制。系统投运后，控制周期缩短，响应更快，机组效率得到提升，且因通信问题导致的非计划停机降为零。电厂热控工程师评价：“IPMC761-001模块不仅实现了平滑升级，其强大的诊断功能更让我们对现场设备的状态了如指掌，维护工作更有预见性。”

相关产品组合方案：

1. IS200系列控制器（如IS215UCVGM06A）：Mark VIe系统的控制器模块，是IPMC761-001 的通信主站。

2. IC698系列I/O模块：Mark VIe系统的其他类型I/O模块（如模拟量输入IC698ALG230），与IPMC761-001 协同工作。

3. IS200系列电源模块（如IS200PSCAH1AAA）：为包含IPMC761-001 的整个I/O包提供稳定电源。

4. EX2100e励磁控制器：GE的励磁系统，可与Mark VIe通过IPMC761-001 等模块紧密集成。

5. 其他通信模块（如IPMC723-001 Ethernet模块）：扩展控制系统的其他网络接口。

6. PROFIBUS网络组件：如总线连接器、中继器、终端电阻，确保网络物理层可靠。

7. ToolboxST 软件：GE用于对Mark VIe系统进行组态、编程和调试的工程工具。

安装维护与全周期支持：

IPMC761-001 模块的安装必须由经过培训的专业人员在系统完全断电下进行。将其准确对准Mark VIe I/O包背板的指定插槽，平稳插入并用模块两端的固定螺钉锁紧。PROFIBUS DP网络电缆应使用标准9针D-sub连接器连接到模块端口，并确保终端电阻在总线两端正确设置。 日常维护主要通过控制系统软件监控模块状态和网络通信质量。定期检查连接器是否紧固，保持控制柜环境清洁、通风、温湿度适宜。若模块故障，需记录网络参数，断电后进行更换，并恢复配置。
