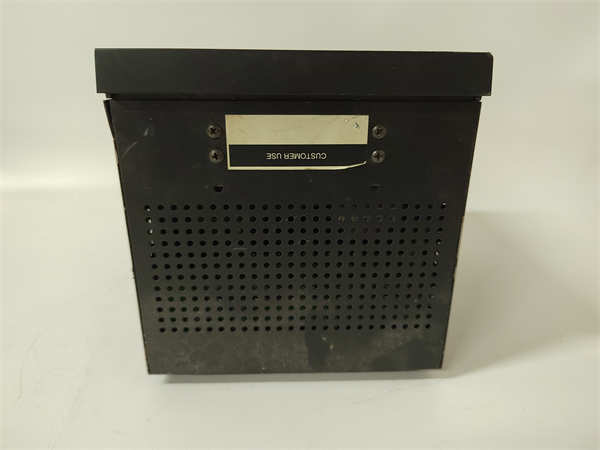

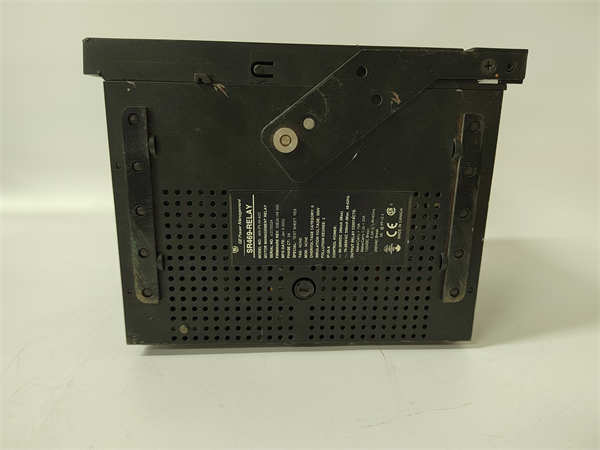

GE SR469-P5-HI-A20

SR469-P5-HI-A20 是通用电气（GE）Multilin系列的一款高性能电机保护继电器。该产品专为中高压电动机设计，提供全面的保护、监测和控制功能，通过先进的算法和通信能力，确保电机安全可靠运行，并支持状态监测和预测性维护策略。

应用场景：

在大型石化工厂的压缩机组控制室内，SR469-P5-HI-A20 电机保护继电器正实时监控着一台关键工艺压缩机的6kV高压电机。当系统检测到电机轴承温度异常升高时，保护装置立即启动报警，提醒运维人员关注。随后电机负荷突然增加导致过流，装置在毫秒级内启动反时限曲线保护，避免了电机绝缘损坏。同时，通过以太网将详细的故障录波数据和事件顺序记录（SOE）上传至中央监控系统，帮助工程师快速分析故障原因。这款智能保护装置确保了关键机组的连续安全运行，避免了数百万的停产损失。

核心参数速览：

技术原理与创新价值：

创新点1：先进的热模型保护。 装置采用实时热模型计算电机绕组温度，综合考虑电流、时间常数和冷却效应，提供准确的过热保护，避免电机绝缘热损伤。 创新点2：强大的故障诊断能力。 集成高分辨率故障录波功能，可记录故障前后波形，支持详细的故障分析。SOE功能提供毫秒级事件顺序记录，便于快速定位故障源。 创新Point 3：灵活的通信集成。 支持多种工业协议，可无缝集成到现有自动化系统中。双以太网接口提供通信冗余，确保数据可靠传输。

应用案例与行业价值：

案例：矿山提升机系统电机保护改造 某大型金属矿山的主井提升机原使用机电式继电器，保护功能简单，故障频发。改造采用SR469-P5-HI-A20后，实现了：

· 电机启动时间优化，减少25%启动冲击

· 准确的轴承温度监测，预警了多次故障

· 远程监控功能，减少现场巡检需求

· 年故障停机时间从72小时降至4小时

相关产品组合方案：

1. SR469辅助模块 - 扩展I/O点，满足复杂控制需求

2. GE CT/PT模块 - 高精度测量互感器

3. QuickSet软件 - 配置和调试工具

4. GE PLC系统 - 实现更高级控制策略

5. 电力监控系统 - 全厂电能管理和分析

6. 电机控制中心 - 完整的电机保护和控制解决方案

7. 服务与维护 - 专业的技术支持和服务

安装维护与全周期支持：

SR469-P5-HI-A20采用标准面板安装，安装前需确认CT/PT参数设置正确。通过QuickSet软件可快速完成配置，支持离线仿真测试。日常维护主要包括定期检查运行状态指示灯，通过软件监控设备健康状态。
